Produktdetails

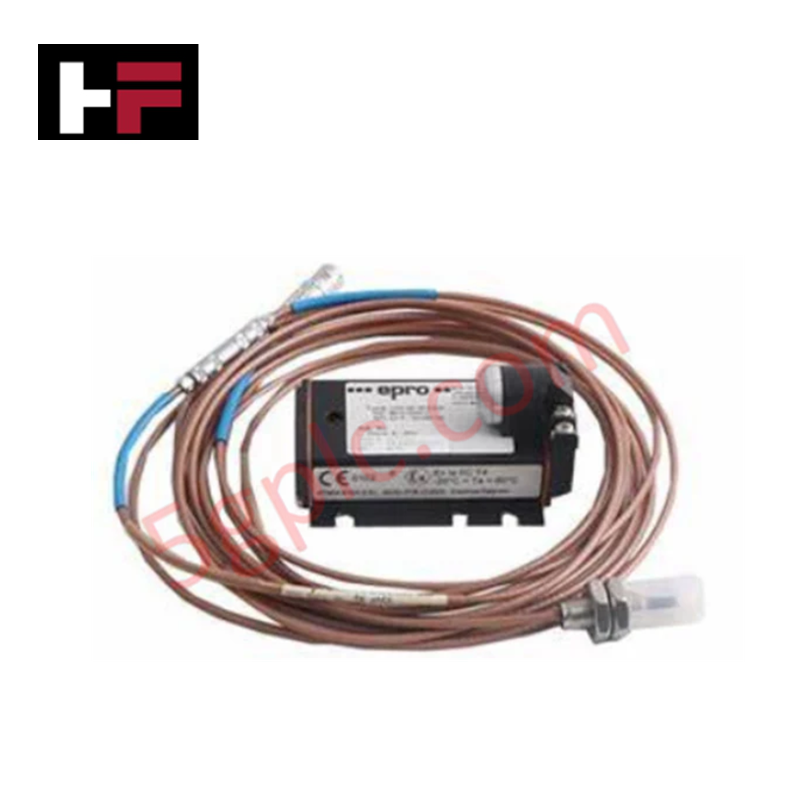

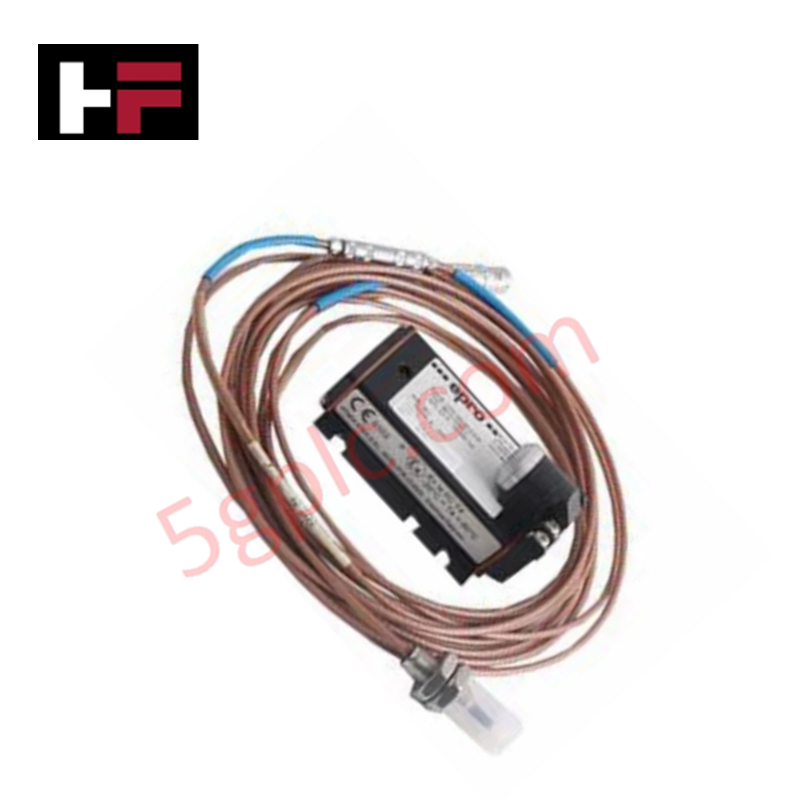

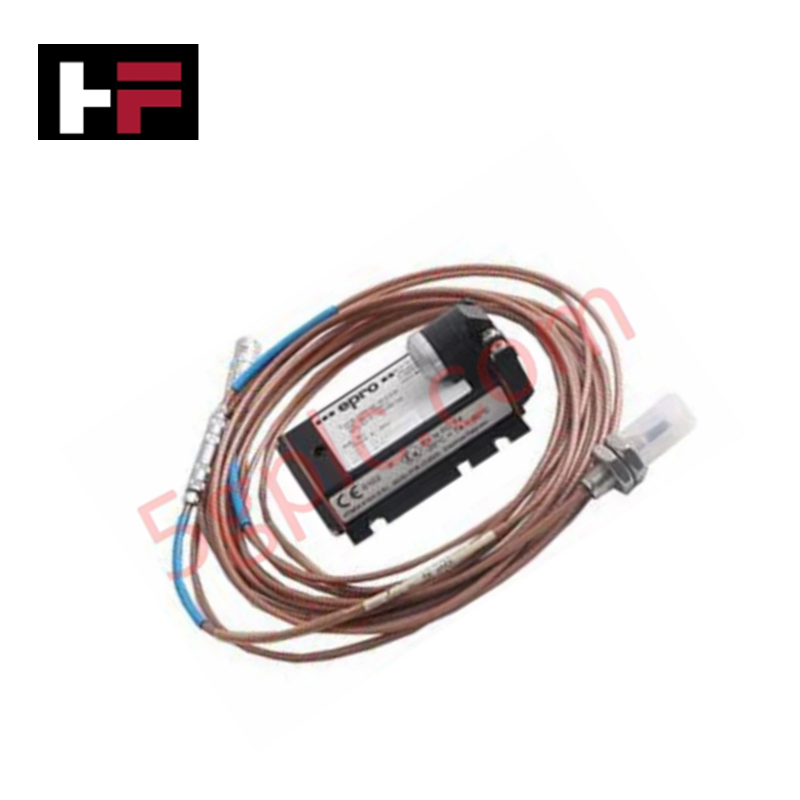

Konfiguriert für hochfrequente Wegmessungen in Überwachungssystemen für Turbomaschinen, bietet der Emerson Epro PR6423/00R-010-CN (PR6423/00R-010-CN) Sensor in Kombination mit dem CON021 (CON021) Signalwandler eine direkte physikalisch/elektrische Umsetzung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PR6423/00R-010-CN + CON021 |
| Marke | Emerson Epro |
| Herkunft | Deutschland |
| Gewicht | Ca. 0,23 kg (kombiniert) |
| Abmessungen | Standard-Sondengehäuse und Wandlergeometrie |
| Betriebstemperatur | -30 °C bis +100 °C (Wandler) |
| Stromverbrauch | Abhängig von der Eingangsspannung -21 VDC bis -32 VDC |
| Messbereich | 4,0 mm |
| Schutzart | IP20 (Wandler) |
Spannungsvalidierung des Spalts (-10 VDC Ziele)
Das System verwendet einen Oszillatorschaltkreis zur Ansteuerung der Sensorsonde, der ein elektromagnetisches Feld zur Wegerfassung erzeugt. Zur Gewährleistung einer genauen Linearisierung ist während der Inbetriebnahme eine präzise Spannungsvalidierung des Spalts erforderlich. Der Wandler zentriert seine Ausgangskennlinie um einen nominalen Zielwert von -10 VDC, der den Mittelpunkt des physikalischen Messspalts darstellt. Die Einhaltung dieser -10 VDC-Basislinie ist für eine genaue Signalverfolgung zwingend erforderlich; erhebliche Abweichungen deuten auf mechanische Fehlausrichtung, Sensorsättigung oder Verschlechterung der leitfähigen Zieloberfläche hin.
Häufig gestellte Fragen
F: Unterstützt der CON021 den Hot-Swap-Austausch in einem Racksystem?
A: Ja, der CON021 Signalwandler ist für die Integration in Überwachungsracks ausgelegt und unterstützt den Austausch bei laufendem Betrieb, sofern die Backplane-Architektur des Racks Hot-Swapping ermöglicht.
F: Ist die Schutzart IP20 des CON021 für die direkte Montage auf einem Gestell geeignet?
A: Nein. Die Schutzart IP20 erfordert die Installation in einem Schutzgehäuse, Schaltschrank oder Anschlusskasten, um eine Exposition gegenüber Umwelteinflüssen, Feuchtigkeit oder metallischen Verunreinigungen zu verhindern.
Feldinstallationsrichtlinien
- Montieren Sie den Sensor in einer starren, vibrationsisolierten Halterung, um störende mechanische Geräusche zu minimieren und Gehäuseermüdung zu vermeiden.
- Stellen Sie sicher, dass die Messzieloberfläche sauber und frei von nichtleitenden Beschichtungen ist, um die erforderliche elektrische Leitfähigkeit zu gewährleisten.
- Schließen Sie die Signalleitungen mit hochwertigen Aderendhülsen an den Schraubklemmen an und achten Sie darauf, dass der Leitungsquerschnitt 1,5 mm² nicht überschreitet.
- Führen Sie die Signalkabel durch geerdete Metallrohre und halten Sie die Leitungen physikalisch von stromführenden Wechselstromleitungen getrennt, um elektromagnetische Störungen zu minimieren.
- Erden Sie die Abschirmung des Signalkabels nur am Überwachungssystem-Rack (DCS/TSI), um die Einspeisung von Schleifenströmen in die Wandler-Schaltung zu verhindern.
