Produktdetails

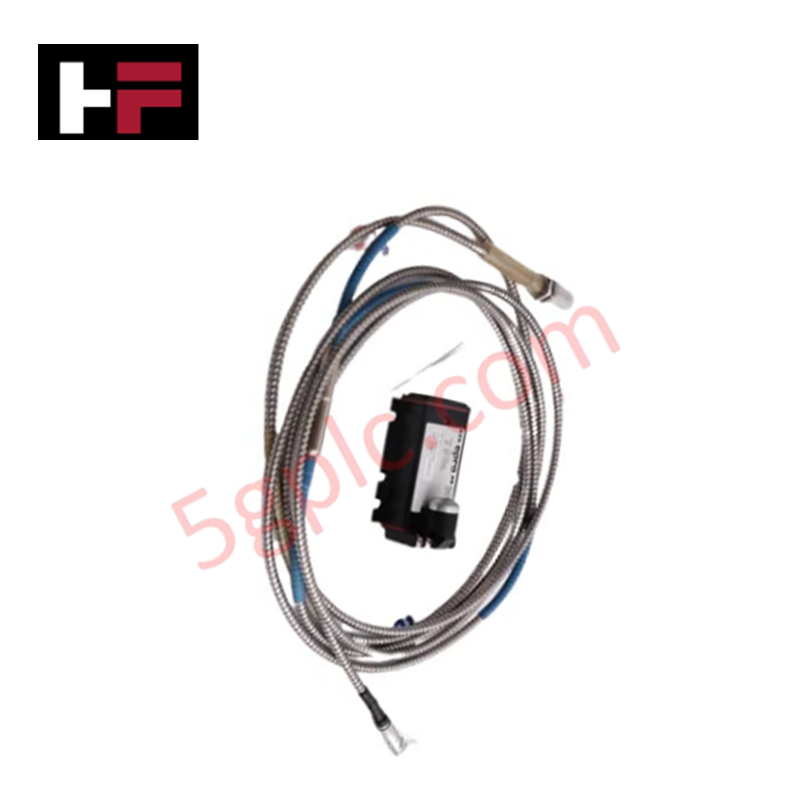

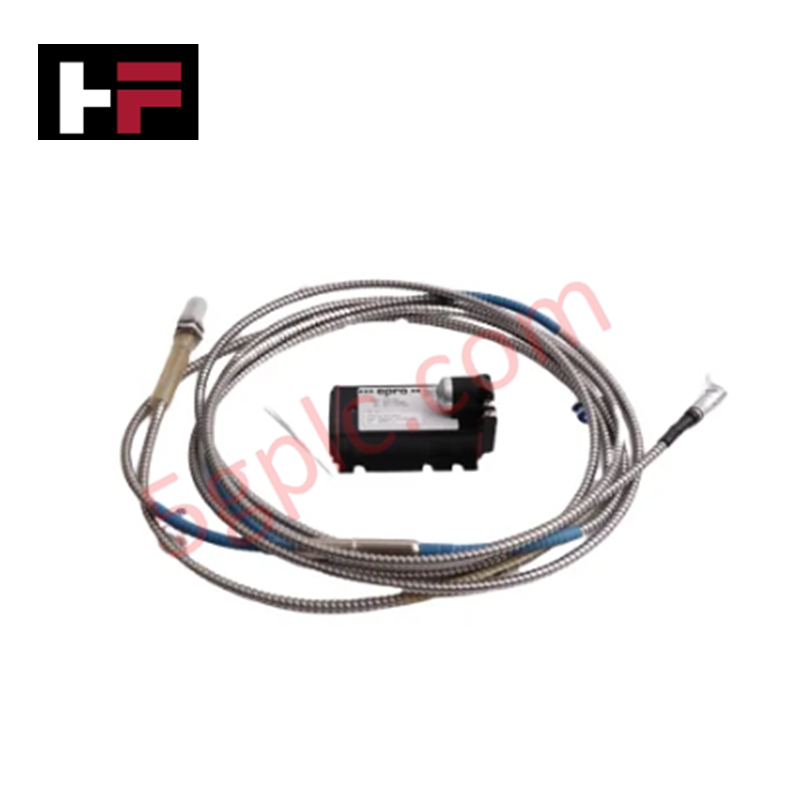

Konfiguriert für die Hochgeschwindigkeits-Vibrationssignalaufbereitung in Turbomaschinen-Überwachungssystemen bietet der Emerson Epro PR6423/00M-030 (PR6423/00M-030) Wandler in Kombination mit dem CON021 (CON021) Signalwandler eine direkte physikalisch/elektrische Umsetzung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PR6423/00M-030 + CON021 |
| Marke | Emerson Epro |
| Herkunft | Deutschland |
| Gewicht | Ca. 0,35 kg (kombiniert) |
| Abmessungen | Standard-Sondengehäuse und Wandlergeometrie |
| Betriebstemperatur | -30 °C bis +100 °C |
| Stromverbrauch | Abhängig von der Eingangsspannung -21 VDC bis -32 VDC |
| Frequenzbereich | DC bis 20.000 Hz |
| Schutzart | IP20 |
Spaltspannungsvalidierung (-10 VDC Zielwerte)
Das System verwendet einen Oszillatorschaltkreis zur Ansteuerung der Wandler-Sonde, der ein elektromagnetisches Feld zur Wegerfassung erzeugt. Zur Gewährleistung einer genauen Linearisierung ist während der Inbetriebnahme eine präzise Spaltspannungsvalidierung erforderlich. Der Wandler zentriert seine Ausgangskennlinie um einen nominalen Zielwert von -10 VDC, der den Mittelpunkt des physikalischen Messspalts darstellt. Die Einhaltung dieser -10 VDC-Basislinie ist für eine genaue Signalverfolgung zwingend erforderlich; erhebliche Abweichungen deuten auf mechanische Fehlausrichtung, Wandler-Sättigung oder Verschlechterung der leitfähigen Zieloberfläche hin.
Häufig gestellte Fragen
F: Unterstützt der CON021 einen Hot-Swap-Austausch?
A: Ja, der CON021 Signalwandler ist so konzipiert, dass er einen Hot-Swap-Austausch in kompatiblen Überwachungsracks wie der MMS 6000 und IMR 6000 Serie unterstützt, ohne dass ein vollständiger Systemstillstand erforderlich ist.
F: Ist die Schutzart IP20 für die direkte Installation auf dem Turbinen-Skid geeignet?
A: Nein. Die Schutzart IP20 erfordert die Installation innerhalb eines Schutzgehäuses, Schaltschrankes oder Anschlusskastens, um eine Exposition gegenüber Feuchtigkeit, Öldunst oder leitfähigen metallischen Partikeln zu verhindern.
Feldinstallationsrichtlinien
- Montieren Sie den Wandler in einer starren, vibrationsisolierten Halterung, um störende mechanische Geräusche zu minimieren und Gehäuseermüdung zu vermeiden.
- Stellen Sie sicher, dass die Messzieloberfläche sauber und frei von nichtleitenden Beschichtungen ist, um die erforderliche elektrische Leitfähigkeit zu gewährleisten.
- Schließen Sie die Signalleitungen mit hochwertigen Aderendhülsen an den Schraubklemmen an und achten Sie darauf, dass der Leiterquerschnitt 1,5 mm² nicht überschreitet.
- Führen Sie die Signalkabel durch geerdete Metallrohre und halten Sie die Leitungen physikalisch getrennt von stromführenden Wechselstromleitungen, um elektromagnetische Störungen zu minimieren.
- Erden Sie die Schirmung des Signalkabels nur am Überwachungssystem-Rack (DCS/TSI), um die Einspeisung von Schleifenströmen in den Wandlerkreis zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
