Produktdetails

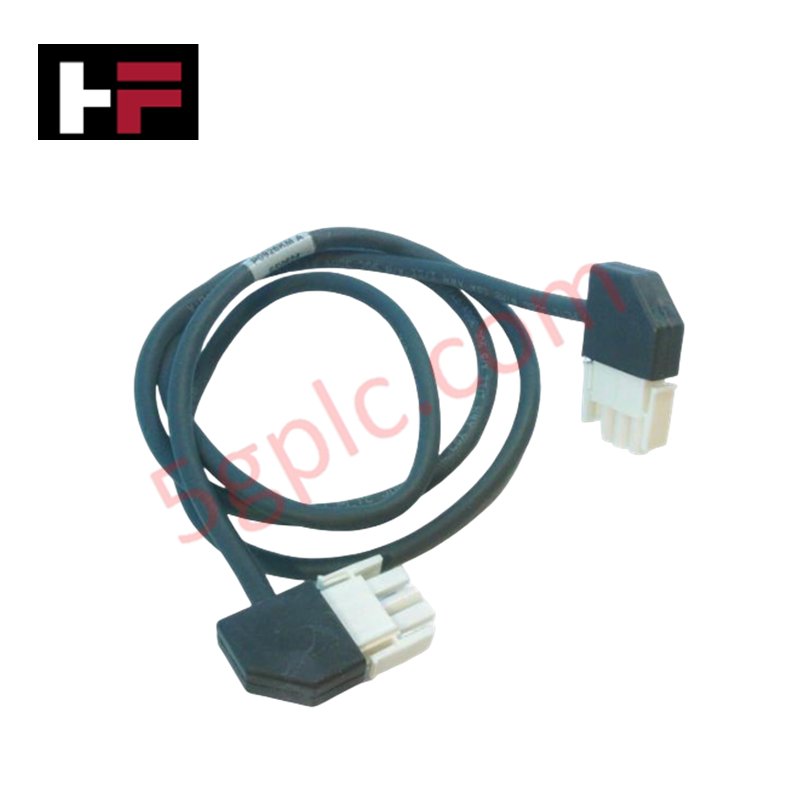

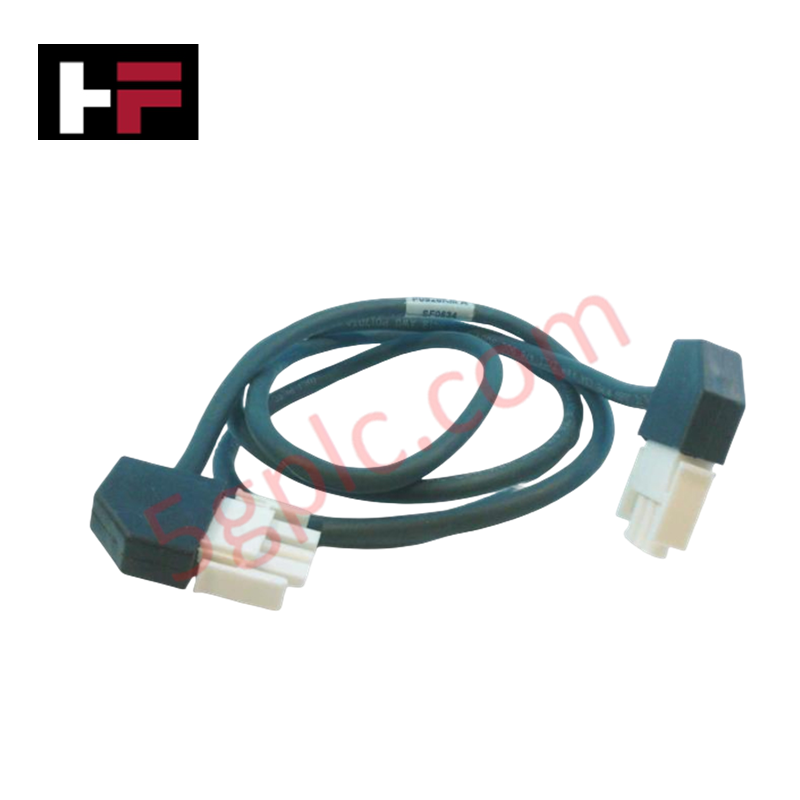

Für die Übertragung von Fieldbus-Backbone-Signalen und die Stromverbindung in Foxboro-I/A-Series-DCS-Netzwerken konfiguriert, ermöglicht der Foxboro P0926TM-8FT (P0926TM-Kabelsatz) eine direkte physische und elektrische Verbindung. Er verbindet Fieldbus-Module (FBM) über Backplanes verteilter Architekturen mit zentralen Steuerungsprozessoren. Der werkseitig konfektionierte Kabelsatz überträgt Kommunikationsframes über zwei Pfade sowie Stromversorgung mit hoher Leistungsdichte, ohne eine Inline-Signalverstärkungshardware zu benötigen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | P0926TM-8FT |
| Marke | Foxboro |
| Herkunft | USA |
| Gewicht | 1,28 kg (2,82 lbs) |
| Abmessungen | 8 ft Länge (2,44 m) |
| Betriebstemperatur | -20 bis +70 °C |
| Leistungsaufnahme | Passiv (0 W) |
| Kabelaufbau | Geschirmtes Twisted-Pair-Kabel (STP) |
| Nennspannung | 120–240 VAC / 125 VDC |
DCS-Fieldbus-Protokoll und Kanal-zu-Kanal-Isolierung
Der Foxboro-P0926TM-Kabelsatz verfügt über eine Geflechtschirmung um die verdrillten Adern, um die Kanal-zu-Kanal-Isolierung bei Kommunikationsstrecken über große Entfernungen sicherzustellen. In Foxboro-I/A-Series-Architekturen reduziert das Kabel Übersprechen und erhält die differentielle Signalübertragung in Umgebungen mit starken elektromagnetischen Störungen (EMI) aufrecht. Der Kabelsatz hält enge Impedanztoleranzen ein, um die Durchleitung des 4–20-mA-HART-Schleifenprotokolls und die Abfrage von Fieldbus-Registern in Clustern mit hoher I/O-Knotendichte zu unterstützen.
Häufig gestellte Fragen
F: Was ist der Hauptzweck der werkseitigen Konfektionierung des P0926TM-Kabelsatzes?
A: Werkseitig angeformte Steckverbinder gewährleisten eine präzise Impedanzanpassung an den Anschluss-Schnittstellen, vermeiden Fehler durch Löten vor Ort und schützen die Integrität der Signalleiter vor Umgebungsfeuchtigkeit und Vibrationen.
F: Kann das P0926TM-Kabel in Schaltschränken neben Hochspannungsleitungen für AC-Motoren verlegt werden?
A: Die üblichen Installationspraktiken schreiben eine physische Trennung vor. Obwohl das Kabel über eine Geflechtschirmung mit hoher Dichte zur EMI-Unterdrückung verfügt, verhindert die Verlegung von Fieldbus-Kabeln in separaten Kabelkanälen für Niederspannungsinstrumentierung die induktive Einkopplung transienter Störungen.
Richtlinien für die Installation vor Ort
- Prüfen Sie vor dem Einstecken in die Buchsen der FBM-Basisplatten die Steckerkontakte und Verriegelungsführungen an beiden Kabelenden.
- Verlegen Sie den 8-ft-Kabelsatz durch die dafür vorgesehenen Kabeltrassen für Instrumentierung und halten Sie dabei einen statischen Mindestbiegeradius von 75 mm ein.
- Rasten Sie die Verriegelungen der Steckerschalen vollständig in die Fieldbus-Anschlussleisten ein, bis ein fühlbares Einrasten erreicht ist.
- Stellen Sie sicher, dass der Kabelschirmdraht am zentralen Erdungsschienenanschluss des Schaltschranks endet, damit die durchgängige Schirmerdung gewährleistet ist.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
