Produktdetails

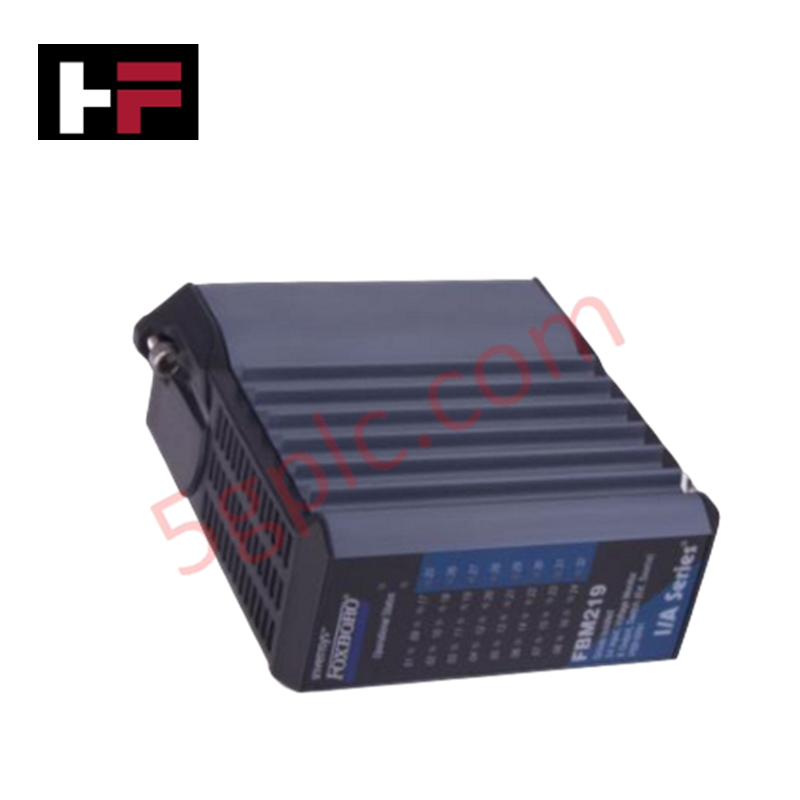

Das Foxboro FBM219 P0917LH0C (P0917LH0C) Diskrete E/A-Schnittstellenmodul ist für die Erfassung von Hochspannungs-Diskretsignalen und die Ausführung von Relaisausgängen in verteilten Steuerungsnetzwerken ausgelegt und ermöglicht die direkte physische bzw. elektrische Ausführung. Die Hardware verarbeitet 24 diskrete Eingangskanäle und 8 diskrete Ausgangskanäle über redundante 24-V-DC-Stromschienen, ohne zwischengeschaltete Protokollumsetzung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FBM219 P0917LH0C |
| Marke | Foxboro |
| Betriebstemperatur | 0 °C bis +60 °C (32 °F bis 140 °F) |
| Leistungsaufnahme | Max. 8.5 W |
| Speicherkapazität | 16 MB SDRAM, 32 MB Flash |
| Eingangssignalbereich | 30 V DC, 125 V DC, 120 V AC, 240 V AC |
| Ausgangsleistung | 30 V DC bei 0.25 A oder 5 A; 125 V DC bei 0.6 A; 120/240 V AC bei 5 A |
4-20-mA-HART-Loop-Protokoll und Isolation zwischen den Kanälen
In Prozesssteuerungsanlagen verwaltet dieses Schnittstellenmodul diskrete Statussignale und ist zugleich in übergeordnete Loop-Netzwerke mit Instrumenten und Steuerknoten integriert, die das 4-20-mA-HART-Loop-Protokoll verwenden. Die interne Leiterplattenarchitektur verfügt über gruppenisolierte E/A-Kanäle und galvanische Barrieren, um Masseschleifen zu verhindern, elektromagnetische Störungen durch leistungsstarke Industrieantriebe zu unterdrücken und die internen Steuerungsprozessorkerne vor transienten Überspannungen zu schützen.
Häufig gestellte Fragen
F: Unterstützt das Modul FBM219 P0917LH0C den Austausch im laufenden Betrieb auf einer aktiven Foxboro-Grundplatte?
A: Ja, das Modulgehäuse ermöglicht das Einsetzen und Entfernen im laufenden Betrieb auf versorgten Grundplatten, sofern die Stromverteilung der Steckplätze gemäß den üblichen Systemwartungsverfahren verwaltet wird.
F: Wie bewältigt das Modul Hochspannungs-Wechsel- und Gleichstrom-Schaltlasten an seinen Ausgangskanälen?
A: Die integrierten Relaisausgänge sind für das Schalten von bis zu 240 V AC bei 5 A oder 125 V DC bei 0.6 A ausgelegt. Eine interne Lichtbogenunterdrückungsschaltung sorgt bei induktiven Lasten für eine lange Lebensdauer der Kontakte.
Richtlinien für die Installation vor Ort
- Montieren Sie das Modul sicher im dafür vorgesehenen Steckplatz einer zugelassenen Foxboro-Montagegrundplatte und stellen Sie sicher, dass es vollständig mit den Anschlussstiften der Rückwandplatine verbunden ist.
- Schließen Sie alle Feldsignalleitungen mit abgeschirmten Kabeln an. Erden Sie den Beidraht der Abschirmung ausschließlich an der Erdungssammelschiene des Schaltschranks, um Masseschleifen zu verhindern.
- Vergewissern Sie sich, dass die Umgebungstemperatur im Instrumentengehäuse stets innerhalb des Betriebsbereichs von 0 °C bis +60 °C bleibt.
- Prüfen Sie vor dem Einschalten des Stromkreises, ob die Eingangsspannungen und die geschalteten Ausgangslasten den angegebenen elektrischen Nennwerten entsprechen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
