Produktdetails

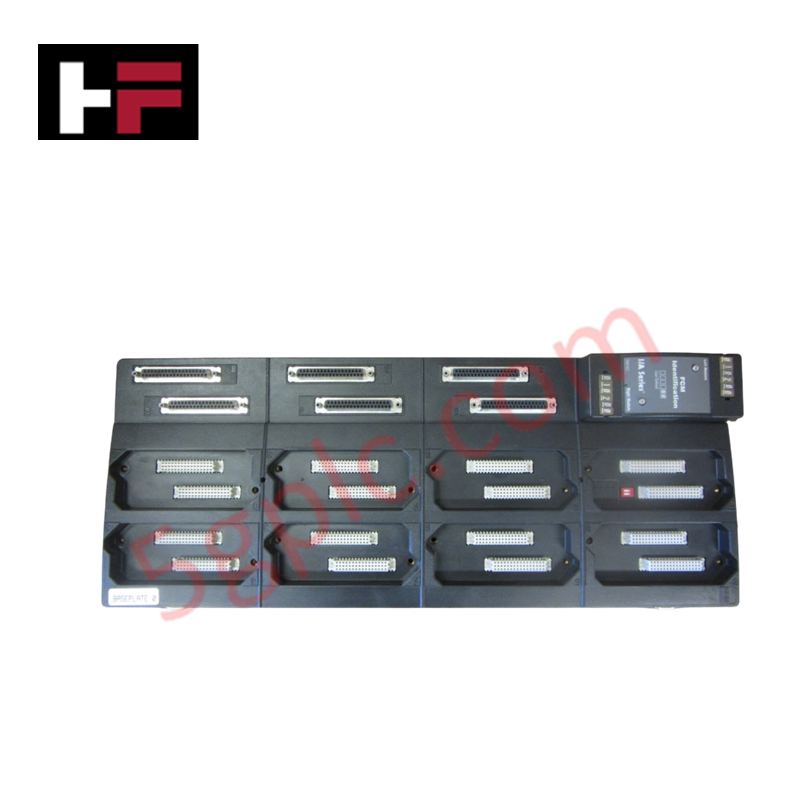

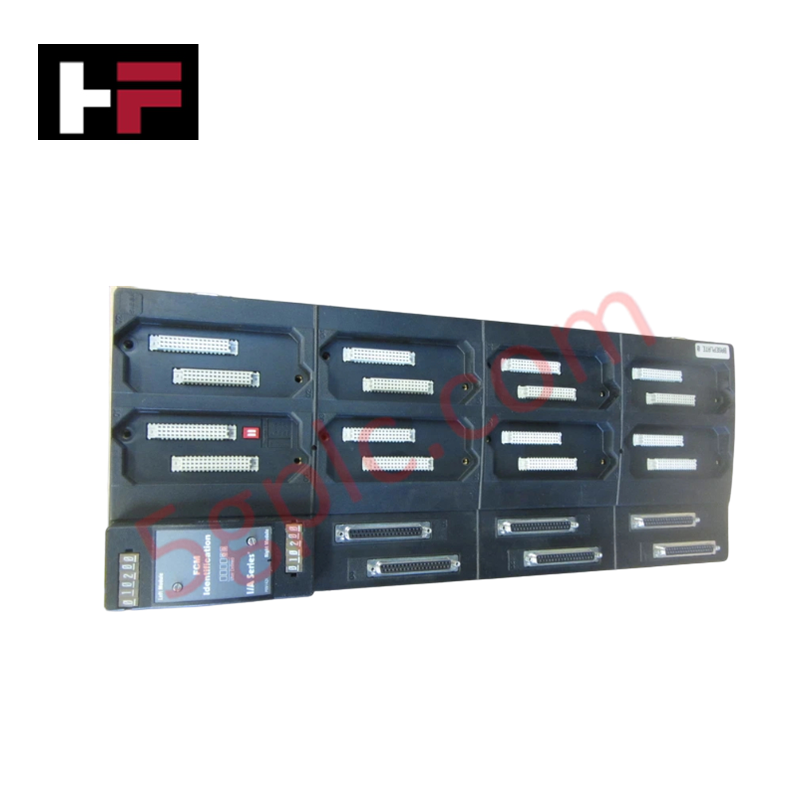

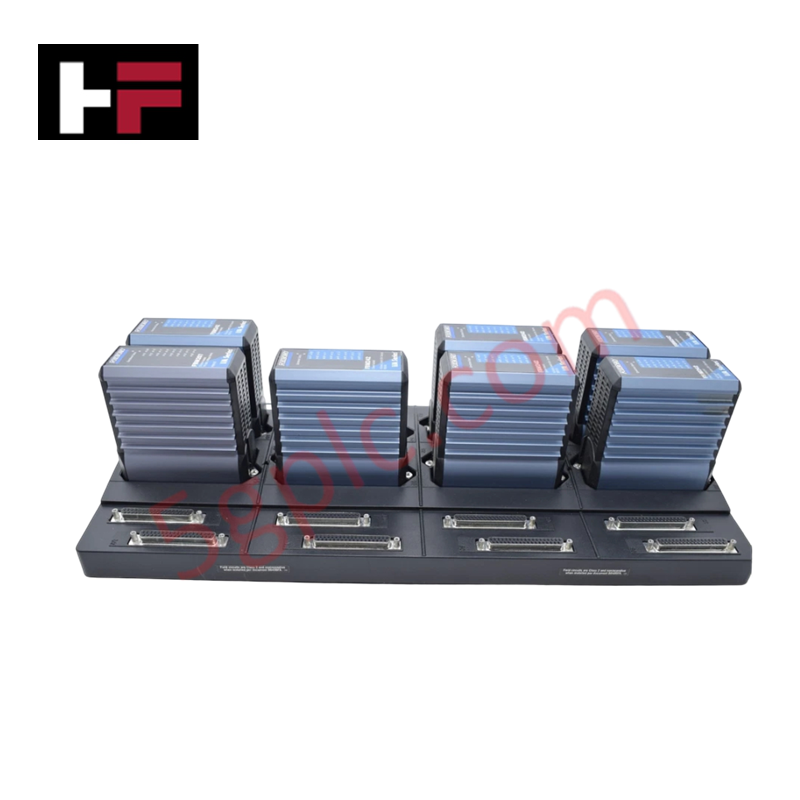

Der Foxboro P0914XB, auch als P0914XB 8-Slot-Vertikal-Grundplatte katalogisiert, dient als spezielle Hardwarekomponente zur Stromversorgung von Feldbusmodulen und zur Verteilung des Kommunikationsbusses innerhalb von Foxboro-I/A-Series-DCS-Netzwerken. Er nimmt zwei redundante 24-VDC-Versorgungen auf, um bis zu 8 vertikal angeordnete Fieldbus Modules (FBMs) oder Fieldbus Communication Modules (FCMs) zu versorgen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | P0914XB |
| Marke | Foxboro |
| Herkunft | USA |
| Gewicht | 1,48 kg |
| Abmessungen | 49,2 cm x 19,8 cm x 4,0 cm |
| Betriebstemperatur | -20 °C bis +70 °C |
| Leistungsaufnahme | Redundanter 24-VDC-Bus mit zwei Einspeisungen |
| Steckplatzkapazität | 8 Positionen für FBM-/FCM-Module |
| Montageausrichtung | Vertikale Montage |
| Kommunikationsbus | 2-Mbps-Module-Fieldbus (HDLC) für FBMs der 200er-Serie |
Signalaufbereitung und Kanalisolierung für Prozessschleifen
Der Foxboro P0914XB verfügt über eine integrierte galvanische Trennung der Backplane-Logik und der beiden 24-VDC-Stromversorgungspfade. Diese physische Trennung verhindert, dass Störtransienten und Erdschleifenpotenziale über die 2-Mbps-HDLC-Module-Fieldbus-Leitungen übertragen werden, und schützt Analogeingangssignale wie die Kommunikation über das 4-20-mA-HART-Schleifenprotokoll vor Störungen aus benachbarten Steckplätzen.
Häufig gestellte Fragen
F: Können Module der 200er-Serie im auf der P0914XB-Grundplatte installierten Zustand im laufenden Betrieb ausgetauscht werden?
A: Ja, die in die 8 Steckplätze der Grundplatte eingesetzten Module unterstützen das Einsetzen und Entfernen im laufenden Betrieb, ohne den Kommunikationsverkehr auf benachbarten aktiven Steckplätzen zu beeinträchtigen.
F: Wie verwaltet die Grundplatte die Redundanz der beiden Stromversorgungseinspeisungen?
A: Die Platine verfügt über eine Dioden-ORing-Trennschaltung an beiden 24-VDC-Eingängen. Dadurch wird die Last gleichmäßig und nahtlos aus der primären und sekundären Stromversorgung bezogen, ohne Unterbrechung, falls eine Quelle ausfällt.
Richtlinien für die Installation vor Ort
Montieren Sie die Grundplatte vertikal im Gehäuserahmen und verwenden Sie dazu standardmäßiges Montagematerial, damit die thermischen Konvektionswege über die installierten Module erhalten bleiben. Lassen Sie oberhalb und unterhalb der Grundplatte einen Mindestabstand von 50 mm, um eine ungehinderte Wärmeableitung zu gewährleisten.
Schließen Sie beide redundanten 24-VDC-Stromquellen über unabhängige, abgesicherte Abzweigstromkreise an. Alle Abschirmungen der Feldkommunikation müssen direkt über Verbindungslitzen mit großem Querschnitt an eine zentrale Erdungsschiene des Schaltschrankchassis angeschlossen werden. Stellen Sie bei der Durchführung externer Kabel durch die Gehäusewand sicher, dass die NPT-Rohrleitungsnaben die standardmäßige Einschraubtiefe von 5 Gewindegängen erfüllen, um den Umweltschutz des Panels aufrechtzuerhalten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
