Produktdetails

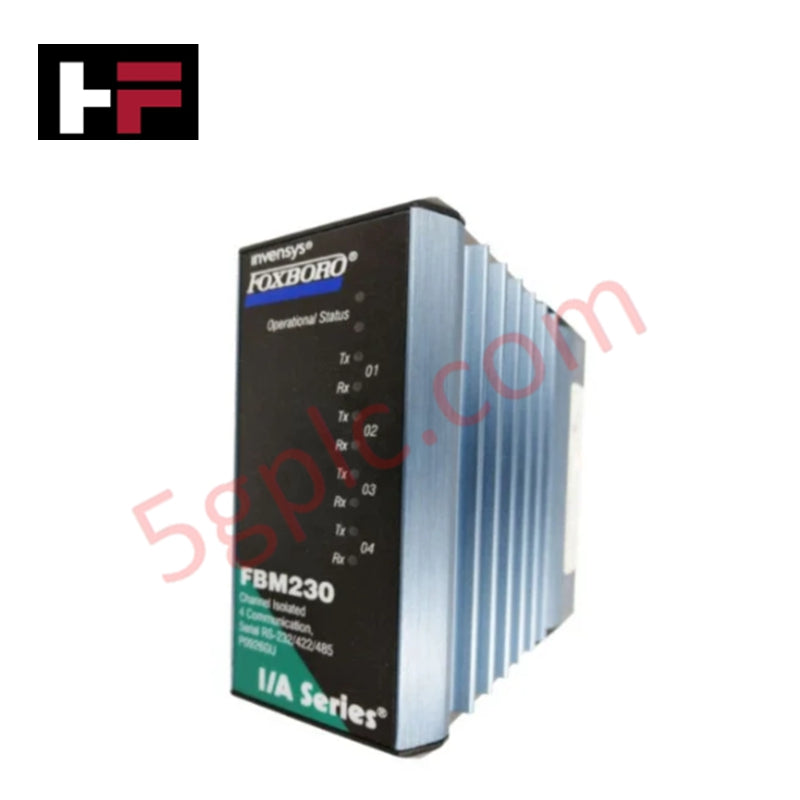

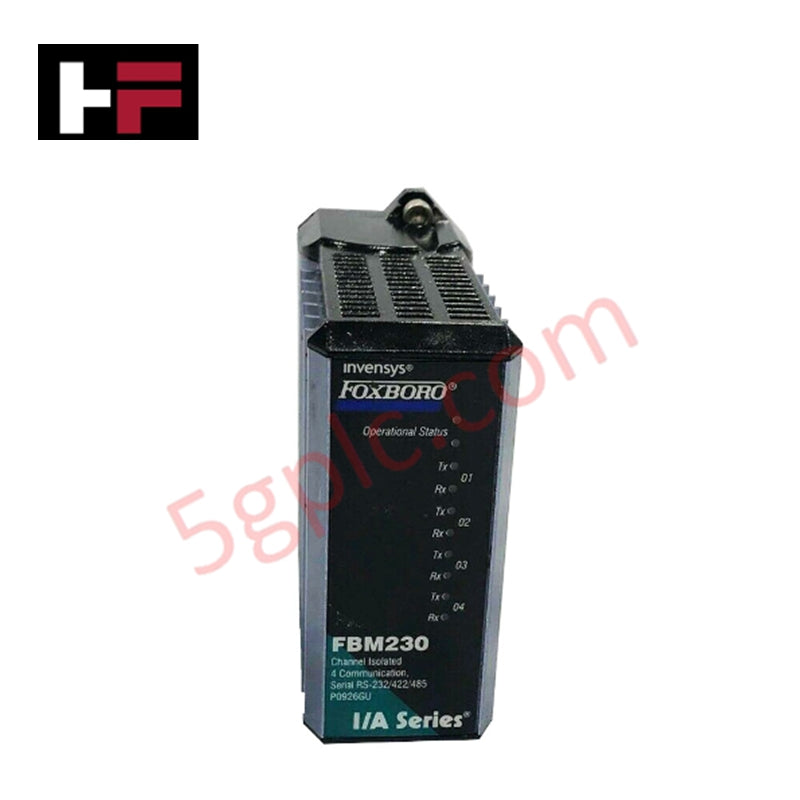

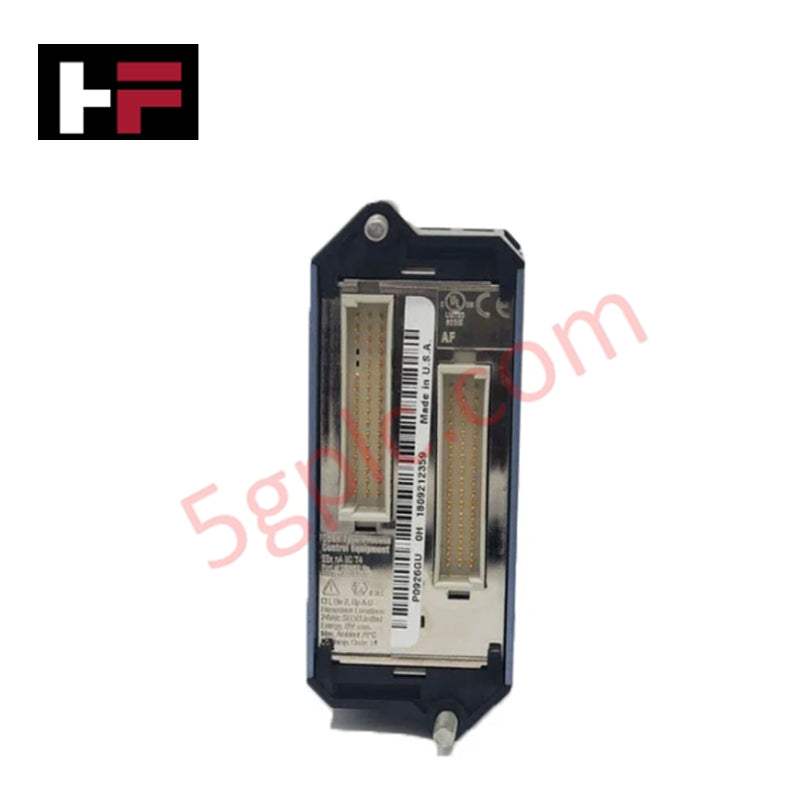

Das Foxboro FBM230 P0926GU, auch als FBM230 Field Device System Integrator Modul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Integration von Feldgerätdaten in eine Foxboro-Steuerungsdatenbank innerhalb von I/A Series verteilten Steuerungssystemen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FBM230 (P0926GU) |
| Marke | Foxboro |
| Herkunft | Invensys / Foxboro |
| Gewicht | 284 g (ungefähr) |
| Abmessungen | 102 mm x 45 mm x 104 mm |
| Betriebstemperatur | -20 °C bis +70 °C |
| Leistungsaufnahme | 7 W (maximal) |
| Eingangsspannung | 24 VDC (+5 %, -10 % redundant) |
| Kommunikationsanschlüsse | 4 unabhängige (RS-232, RS-422 oder RS-485) |
| Fieldbus-Schnittstelle | 2 Mbps redundanter Modul-Fieldbus |
Anbindung und Isolation der Prozessinstrumentierung
Das FBM230 verwendet softwarekonfigurierbare Anschlüsse zur Verwaltung verschiedener Signalformate und bietet eine wichtige Integration für serielle Instrumentierung innerhalb des Prozesskreises. Um die Signalqualität zu erhalten und Erdschleifenstörungen zu vermeiden, ist eine sorgfältige Einhaltung der Standard-Erdungspraktiken für DCS erforderlich. Während eine Kanal-zu-Kanal-Isolation auf Anschluss-Ebene zum Schutz gegen Gleichtaktstörungen bereitgestellt wird, müssen Anwender sicherstellen, dass Kabelschirmungen am Abschlussbauteil (TA) korrekt terminiert sind, um die Stabilität des HART-Loop-Protokolls und die Datenübertragungsrate aufrechtzuerhalten. Das Modul unterstützt nativ bis zu 2000 DCI-Blockverbindungen und ermöglicht eine robuste Kommunikation mit bis zu 64 RS-485-Geräten oder 4 direkt angeschlossenen RS-232/RS-422-Geräten, ohne externe Protokollkonvertierungsverzögerungen.
Häufig gestellte Fragen
F: Können die FBM230-Anschlüsse bei eingeschaltetem System geändert werden?
A: Das FBM230 unterstützt Hot-Swapping innerhalb der I/A Series Montageeinheit. Änderungen der Anschlusskonfiguration werden jedoch per Software-Download durchgeführt und erfordern, dass der zugehörige Steuerprozessor sich in einem Zustand befindet, der eine logische Neuabbildung des I/O-Treibers erlaubt.
F: Was sind die Hauptbeschränkungen für Kabellängen bei Verwendung von RS-485?
A: Das Modul unterstützt Standard-RS-485-Signaldistanzen bis zu 1200 m (3937 ft). Signalabschwächung und Impedanzanpassung der Busabschlusswiderstände sind die begrenzenden Faktoren; stellen Sie sicher, dass 120-Ohm-Abschlusswiderstände an den physischen Enden des Multi-Drop-Segments angebracht sind, um Signalreflexionen zu vermeiden.
Richtlinien für die Feldinstallation
- Umweltverträglichkeit: Das Modul ist für Klasse G3 (harte) Umgebungen ausgelegt. Stellen Sie sicher, dass das Montagegehäuse eine ausreichende Belüftung bietet, um das maximale thermische Abgabeverhalten von 7 W zu bewältigen.
- Abschlussbaugruppen: Verwenden Sie die geeignete TA entsprechend den Standortanforderungen (P0926PA für Ringkabelschuhe oder RH926GH für Kompressionsschrauben). Achten Sie darauf, dass die Kabellänge zwischen FBM230 und TA im Bereich von 1 m bis 5 m liegt.
- Abschirmung: Bewahren Sie die durchgehende Schirmintegrität vom Feldgerät bis zum TA. Vermeiden Sie, dass Kabelschirmungen an anderen Stellen als dem vorgesehenen Signal-Masseanschlusspunkt mit dem Schaltschrankrahmen oder der Erde in Kontakt kommen, um induzierte elektromagnetische Störungen zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
