Produktdetails

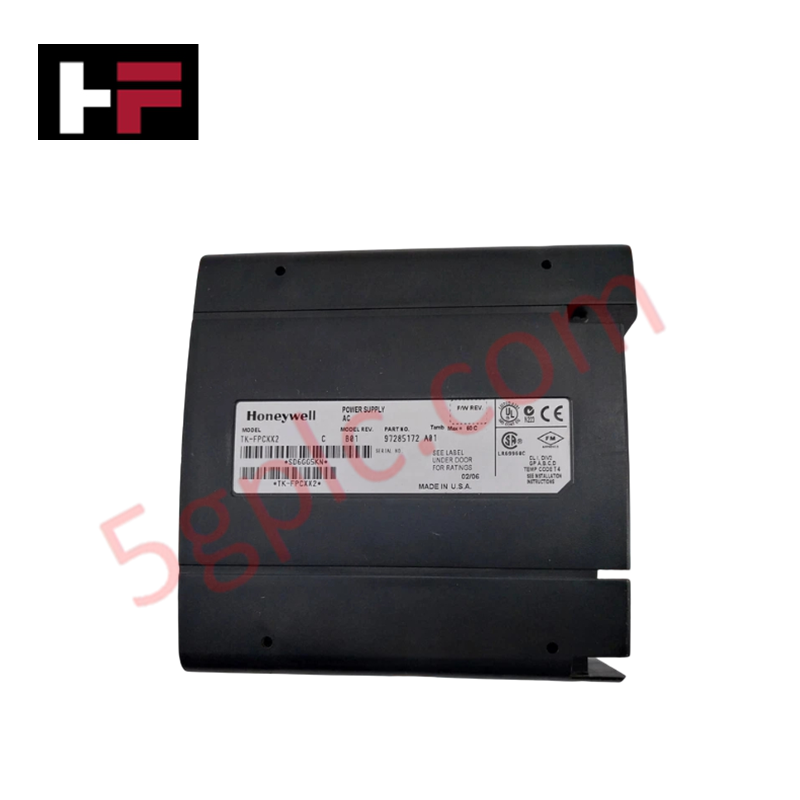

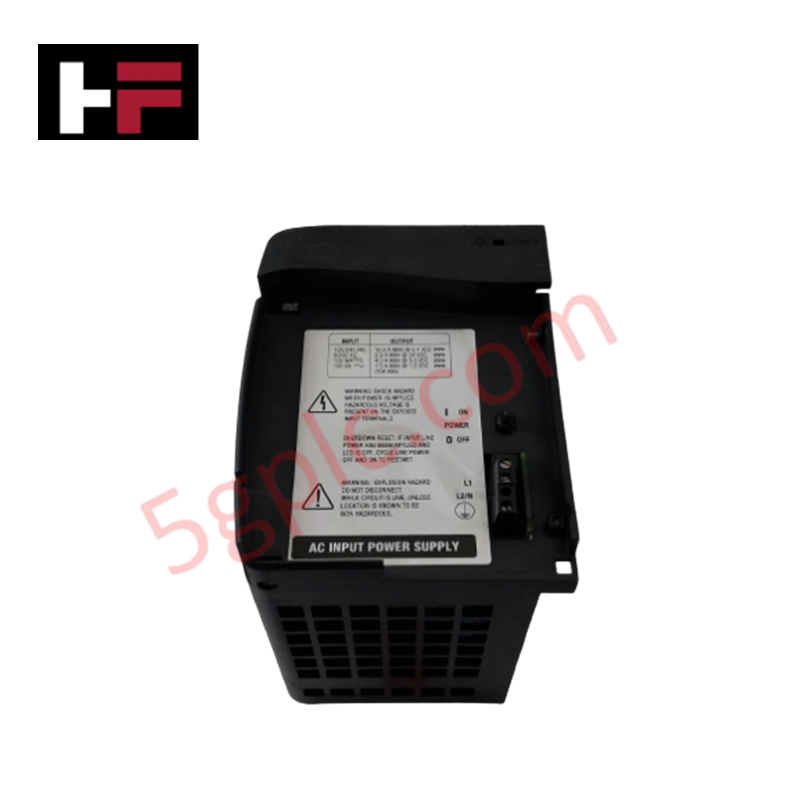

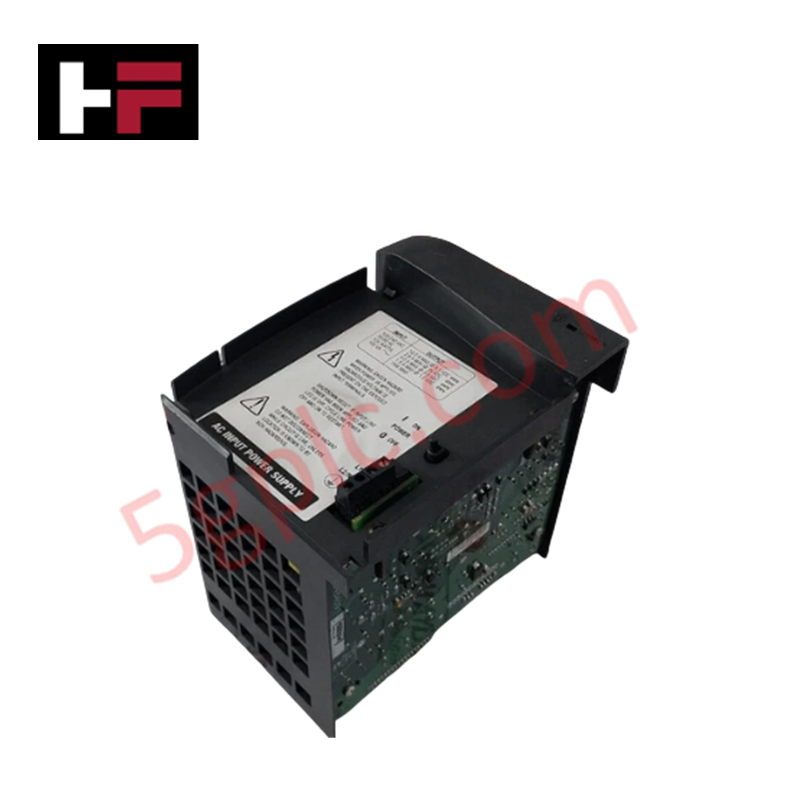

Das Honeywell TK-FPCXX2, auch als TK-FPCXX2-Stromversorgungsmodul katalogisiert, dient als dedizierte Hardwarekomponente zur internen Regelung der Systemspannung und zur Gleichstromverteilung innerhalb von Honeywell-Experion-Series-C-Chassisarchitekturen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | TK-FPCXX2 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 1,1 kg (Versandgewicht: 2,5 kg) |
| Abmessungen | 11,2 x 14,5 x 14,0 cm |
| Betriebstemperatur | -20 bis +60 °C |
| Leistungsaufnahme | 150 VA, 92 W Eingangsleistung |
| Eingangsspannungsbereich | 85-132 VAC oder 170-265 VAC (wählbar) |
| Frequenzbereich | 47-63 Hz |
| Maximaler Einschaltstrom | 15 A |
| Gesamtausgangsleistung | 70 W bei 60 °C |
4-20-mA-HART-Schleifenprotokoll und Kanalisolierung
Das Stromversorgungsmodul stellt geregelte Gleichspannungsbusse bereit, die aktive I/O-Kanäle über die Rückwandplatine des Racks versorgen. Eine hocheffiziente interne Filterung unterdrückt netzseitige Spannungstransienten und AC-Ripple und verhindert so das Einbringen elektrischer Störungen in die angeschlossenen Feldschleifen. Diese Spannungsstabilität gewährleistet die Einhaltung der Parameter für die Kanal-zu-Kanal-Isolierung und ermöglicht die Übertragung hochfrequenter digitaler Telemetriedaten über das 4-20-mA-HART-Schleifenprotokoll ohne Signaldämpfung oder Phasenverzerrung.
Häufig gestellte Fragen
F: Wie wird die Eingangsspannungsauswahl am TK-FPCXX2-Modul konfiguriert?
A: Die Eingangsbereiche zwischen 85-132 VAC und 170-265 VAC können vor dem Anlegen der Netzspannung über eine interne bzw. rückseitige Hardware-Jumper-Konfiguration ausgewählt werden.
F: Wie hoch ist die maximale kontinuierliche Ausgangsleistung bei erhöhten Umgebungstemperaturen im Schaltschrank?
A: Das Modul liefert bei Umgebungstemperaturen von bis zu 60 °C eine kontinuierliche Gesamtausgangsleistung von bis zu 70 W.
Richtlinien für die Installation vor Ort
- Stellen Sie sicher, dass die AC-Netzversorgung spannungsfrei ist, und überprüfen Sie vor dem Einsetzen, ob der Spannungsbereichswähler zur lokalen Stromversorgungskonfiguration passt.
- Schieben Sie das Modul entlang der Führungsschienen des Chassis, bis der Stromversorgungsstecker der Rückwandplatine vollständig sitzt.
- Ziehen Sie die Befestigungsschrauben an der Frontplatte fest, um die Baugruppe mechanisch zu sichern und eine Erdungsverbindung mit dem Chassis herzustellen.
- Führen Sie die AC-Eingangskabel von den Kanälen der Niederspannungs-Signalleitungen weg, um elektromagnetische Kopplungen zu verhindern.
- Sorgen Sie für einen ungehinderten Luftstrom durch die Belüftungsöffnungen, um eine ausreichende Wärmeableitung zu gewährleisten.
