Produktdetails

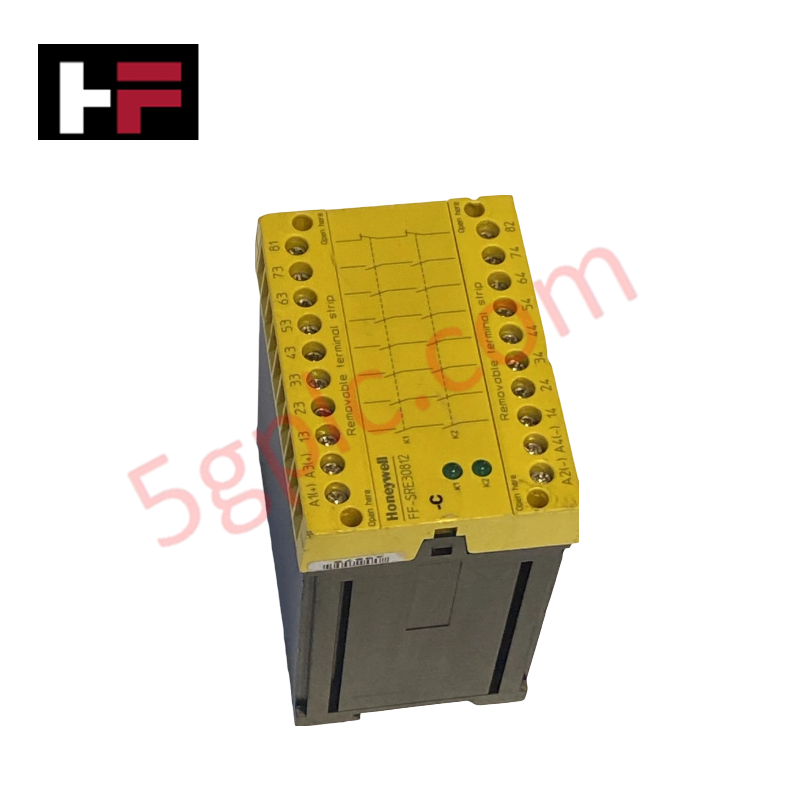

Das für die Kontakterweiterung in sicherheitsinstrumentierten Systemen konfigurierte Honeywell FF-SRE30812-C (FF-SRE30812 Sicherheitsrelais-Erweiterungsmodul) ermöglicht die direkte physische/elektrische Ausführung von Sicherheitsausgangs-Multiplikatorschaltungen in industriellen Schutzplattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FF-SRE30812-C |
| Marke | Honeywell |
| Herkunft | USA / Deutschland |
| Gewicht | Ca. 0,35 kg |
| Abmessungen | Standardgehäuse für 22,5-mm-DIN-Schiene |
| Betriebstemperatur | -10 Grad C bis +55 Grad C |
| Leistungsaufnahme | Max. 3,5 W über 24-VDC-Bus |
| Betriebsspannung | 24 VDC (+/-10%) |
| Ausgangskontakte | 4 NO-Sicherheitskontakte, 1 NC-Hilfskontakt zur Diagnose |
| Sicherheitskategorie | Bis SIL3 / PL e (systemabhängig) |
| Montageart | 35-mm-DIN-Schiene |
4-20-mA-HART-Schleifenprotokoll und Kanal-zu-Kanal-Isolierung
Das FF-SRE30812-C verfügt über redundante zwangsgeführte (mechanisch gekoppelte) Relais, die hinter Kanal-zu-Kanal-Isolationsbarrieren untergebracht sind. Die hohe galvanische Isolationsfestigkeit verhindert, dass Schaltüberspannungen im Feld an Sicherheitsausgangskanälen in vorgelagerte 24-VDC-Steuerkreise zurückgespeist werden oder Niederspannungs-Analogsignale beeinträchtigen, die Telemetriedaten über das 4-20-mA-HART-Schleifenprotokoll in gemeinsam genutzten Steuerungsfeldern übertragen.
Häufig gestellte Fragen
F: Kann das FF-SRE30812-C als eigenständiges Sicherheitsmasterrelais betrieben werden?
A: Nein, das FF-SRE30812-C fungiert als Kontakterweiterungsmodul und muss von einer primären Sicherheitsrelais-Basiseinheit oder einem Ausgangskanal einer Sicherheits-SPS angesteuert werden, um eine sichere Abschaltung durch Entregung auszuführen.
F: Welche mechanische Funktion hat der NC-Hilfskontakt am Modul?
A: Der NC-Kontakt ist mechanisch mit den NO-Sicherheitskontakten gekoppelt und dient als Rückmeldeüberwachungsschleife zum primären Sicherheitsgerät, um das Öffnen der Kontakte zu überprüfen, bevor ein System-Reset zugelassen wird.
Richtlinien für die Installation vor Ort
- Rasten Sie das Modul sicher auf einer geerdeten 35-mm-DIN-Schiene in einem staubfreien Schaltschrank ein.
- Schalten Sie vor dem Verdrahten der Eingangs- oder Ausgangsklemmen alle 24-VDC-Versorgungen und Feldlastkreise spannungsfrei.
- Verdrahten Sie den NC-Rückmeldekontakt in die Reset-Schleife des Master-Sicherheitsgeräts, um die Integrität des SIL3-Systems zu gewährleisten.
- Halten Sie oberhalb und unterhalb des Moduls einen Mindestabstand von 10 mm zur passiven Wärmeableitung ein.
