Honeywell FS-SAI-1620M CC V1.4 sicheres, hochdichtes Analog-EingangsmodulHoneywell FS-SAI-1620M CC V1.4 sicheres, hochdichtes Analog-EingangsmodulHoneywell FS-SAI-1620M CC V1.4 sicheres, hochdichtes Analog-Eingangsmodul
Honeywell FS-SAI-1620M CC V1.4 sicheres, hochdichtes Analog-Eingangsmodul
Honeywell FS-SAI-1620M CC V1.4 sicheres, hochdichtes Analog-Eingangsmodul
Honeywell FS-SAI-1620M CC V1.4 sicheres, hochdichtes Analog-Eingangsmodul

Honeywell FS-SAI-1620M CC V1.4 sicheres, hochdichtes Analog-Eingangsmodul


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : FS-SAI-1620M CC V1.4

PRODUKTTYP : Sichere analoge Eingangsmodule

PRODUKTHERSTELLER : Honeywell


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

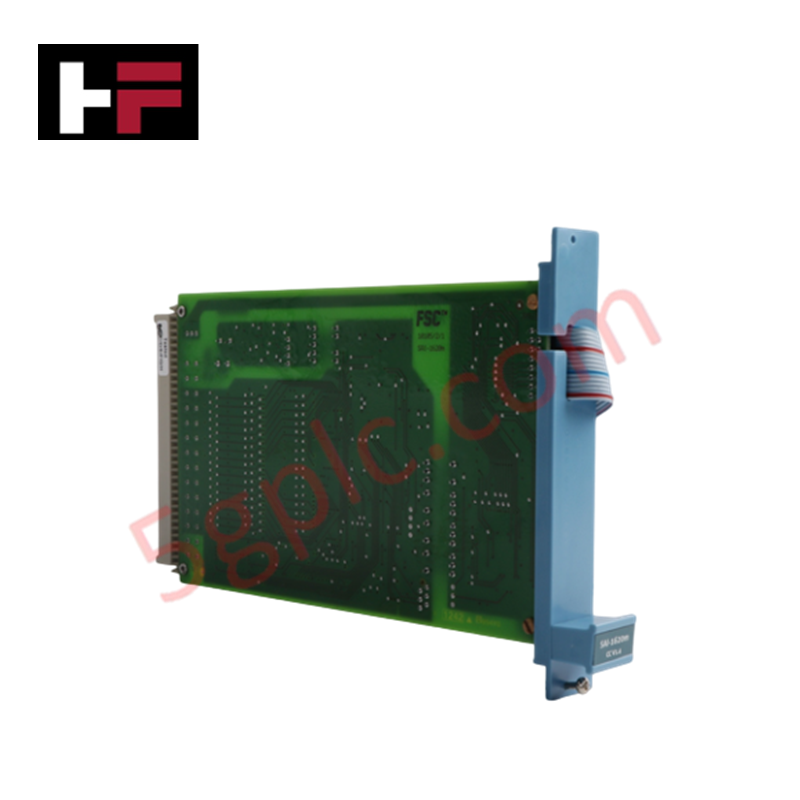

Das Honeywell FS-SAI-1620M CC V1.4, auch als SAI-1620M Safe High-Density Analog Input Module katalogisiert, ist eine dedizierte Hardwarekomponente zur mehrkanaligen Erfassung analoger Signale und zur Echtzeitverarbeitung von Sicherheitskreisen innerhalb der Honeywell-Plattformen Safety Manager und Fail Safe Controller (FSC). Das Gerät akzeptiert bis zu 16 Eingangskanäle über einen Bereich von 0 bis 4,1 V bei einem Eingangswiderstand von über 1 MΩ und nutzt einen integrierten 12-Bit-A/D-Wandler zur Digitalisierung physikalischer Prozessvariablen. Das Modul unterstützt absolute maximale Signalgrenzen von ±36 VDC und eine Dämpfung des Übersprechens zwischen den Kanälen von über 60 dB, um eine Signalverfälschung während kritischer Ausführungszustände zu verhindern.

Hardwarespezifikationen

Parameter Spezifikation
Modell FS-SAI-1620M CC V1.4
Marke Honeywell
Herkunft USA
Gewicht 3 kg (Versandgewicht)
Abmessungen 4 HP, 3U (4 TE, 3 HE) Rack-Einbauabstand
Betriebstemperatur -20 bis +60 deg C
Leistungsaufnahme 5 VDC bei 35 mA / 24 VDC bei 35 mA
Anzahl der Kanäle 16 sichere Analogeingangskanäle
Eingangssignalbereich 0 bis 4,1 V
Eingangswiderstand > 1 MΩ
A/D-Wandler 12-Bit-Auflösung (Ungenauigkeit: ±1 LSB)
Modulungenauigkeit < 0,25%
Absolutes Maximalsignal ±36 VDC
Übersprechen zwischen Kanälen > 60 dB
Zulassungen CE, TUV, UL, CSA, FM

4-20-mA-HART-Schleifenprotokoll und galvanische Trennung zwischen den Kanälen

Das FS-SAI-1620M CC V1.4 stellt eine Signalaufbereitungsinfrastruktur bereit, die mit Feldanschlusseinheiten verbunden ist und Messumformer mit 4-20-mA-HART-Schleifenprotokoll in Signalpegel von 0 bis 4,1 V umwandelt. Die interne Filterlogik in Verbindung mit hochohmigen Eingangsstufen gewährleistet eine Trennung zwischen den Kanälen und unterdrückt Gleichtaktstörungen über gemeinsam genutzte 0-V-Referenzleitungen. Diese Eingangsschutztopologie erhält eine hohe Signaltreue und verhindert, dass Überspannungsfehler in den Feldschleifen die internen Versorgungsschienen der 5-VDC- und 24-VDC-Backplane erreichen.

Häufig gestellte Fragen

F: Kann das FS-SAI-1620M CC V1.4 in ein aktives Safety-Manager-Chassis eingesetzt werden, ohne die Logik des Gesamtbusses zu unterbrechen?

A: Der Austausch im laufenden Betrieb wird auf aktiven Backplanes unterstützt, sofern das redundante Controller-Chassis die Ausführungssteuerung beibehält und die Ausziehhebel gerade nach außen gezogen werden, um ein Verkanten der Anschlussstifte zu verhindern.

F: Wie verarbeitet das Modul Überspannungsereignisse an einzelnen Signalleitungen?

A: Die Eingangsstufen halten absoluten maximalen Eingangssignalen bis zu ±36 VDC stand, ohne einen katastrophalen physischen Ausfall oder einen Überschlag zwischen benachbarten 12-Bit-Wandlungspfaden zu verursachen.

Richtlinien für die Installation vor Ort

  1. Schieben Sie die 4-HP-, 3U-Modulkarte gerade entlang der Führungsschienen des Subracks, bis die Backplane-Steckverbinder fest in der Chassis-Schnittstelle sitzen.
  2. Ziehen Sie die unverlierbaren Schrauben oben und unten an der Frontplatte fest, um die Baugruppe zu fixieren und die Durchgängigkeit der Gehäuseerdung herzustellen.
  3. Überprüfen Sie, dass die externen Abfallwiderstände der 4-20-mA-Schleife an der zugehörigen Feldanschlusseinheit korrekt dimensioniert sind, damit am Eingang ein Wert innerhalb des Bereichs von 0 bis 4,1 V ausgegeben wird.
  4. Führen Sie die Feldsignalkabel durch dedizierte, abgeschirmte Kabelkanäle, die von Hochspannungs-Wechselstromleitern und geschalteten Motorleitungen getrennt sind, um eine optimale Störunterdrückung sicherzustellen.

Zusätzliche Informationen

  • 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
  • 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
  • 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
  • Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
  • Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
  • Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
