Produktdetails

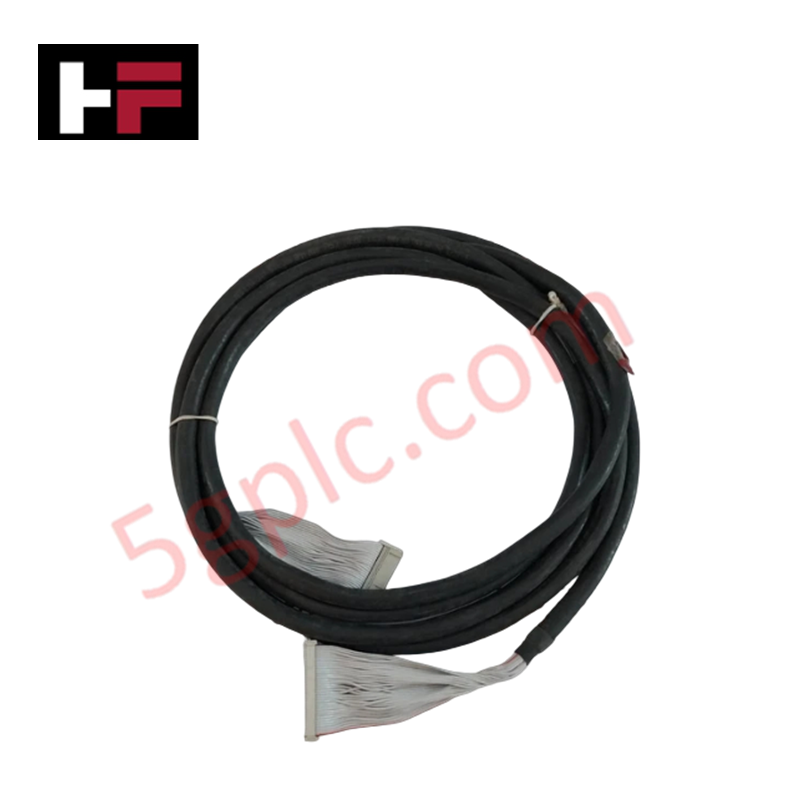

Das Honeywell FS-IOBUS-CPX-1, auch als FS-IOBUS-CPX-I/O-Buskabel katalogisiert, dient als spezielle Hardwarekomponente für die Hochgeschwindigkeits-Buserweiterung und die Signalverbindung zwischen Zentralprozessoren und externen Erweiterungsschränken innerhalb der Honeywell-Safety-Manager-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FS-IOBUS-CPX-1 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,2 kg |
| Abmessungen | 102,2 cm x 12,4 cm x 12,6 cm |
| Betriebstemperatur | -20 bis +60 °C |
| Leistungsaufnahme | Passive Verbindungseinheit (keine interne Leistungsaufnahme) |
| Kabeltyp | I/O-Buskabel (Controller zu Erweiterungsschrank) |
| Systemkompatibilität | Honeywell Safety Manager / Experion PKS |
Merkmale der Signalverbindung in Prozesssteuerungs- und DCS-Systemen
Das Kabel FS-IOBUS-CPX-1 nutzt Prinzipien der kanalweisen Isolation, um die serielle Hochfrequenz-Backplane-Kommunikation vor Gleichtaktrauschen und Potenzialunterschieden zwischen den Gehäusen zu schützen. Die Baugruppe führt differentielle I/O-Bussignale direkt vom primären Controllerrack zu den Erweiterungschassis und bewahrt die Signalintegrität für entfernte Analogeingänge sowie die Durchleitungskommunikation des 4-20-mA-HART-Schleifenprotokolls, ohne Busreflexionen oder Jitter einzuführen.
Häufig gestellte Fragen
F: Kann das Kabel FS-IOBUS-CPX-1 getrennt werden, während die Controller-Backplane unter Spannung steht?
A: Das Trennen während des aktiven Systembetriebs ist nur in redundanten Buskonfigurationen zulässig; das Trennen eines einkanaligen Buskabels unterbricht die aktive Abfrage zwischen dem Zentralprozessor und dem entsprechenden Erweiterungsschrank.
F: Wie wird die Signalintegrität über die Grenzen externer Schaltschränke hinweg aufrechterhalten?
A: Die Kabelbaugruppe verwendet eine durchgehende Geflechtschirmung in Kombination mit verdrillten differentiellen Leitern, um externe elektromagnetische Störungen zu unterdrücken und Übersprechen während der Hochgeschwindigkeits-Busarbitrierung zu verhindern.
Richtlinien für die Installation vor Ort
- Verlegung und Biegeradius: Verlegen Sie das Kabel durch dafür vorgesehene Niederspannungs-Buskanäle oder Kabelkanäle. Halten Sie einen statischen Mindestbiegeradius von 50 mm ein, um eine Belastung der Innenleiter und der Folienschirmung zu vermeiden.
- Steckerverbindung: Richten Sie die Steckerschnittstellen genau am Backplane-Anschluss des Controllers und am Anschluss des Erweiterungsschranks aus. Rasten Sie die seitlichen Verriegelungsclips vollständig ein oder ziehen Sie die Rändelschrauben fest, um einen vibrationssicheren Kontakt zu gewährleisten.
- Schirmerdung: Stellen Sie sicher, dass der Erdungsleiter der Kabelschirmung direkt an einem einzigen Anschlusspunkt mit der Erdungsschiene des Gehäuses verbunden ist, um zirkulierende Erdströme zu verhindern.
- Trennung der Kabelwege: Halten Sie zwischen dem I/O-Buskabel und AC-Stromleitungen oder induktiven Schaltgeräten mit hohen Strömen einen physischen Mindestabstand von 30 cm ein.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
