Produktdetails

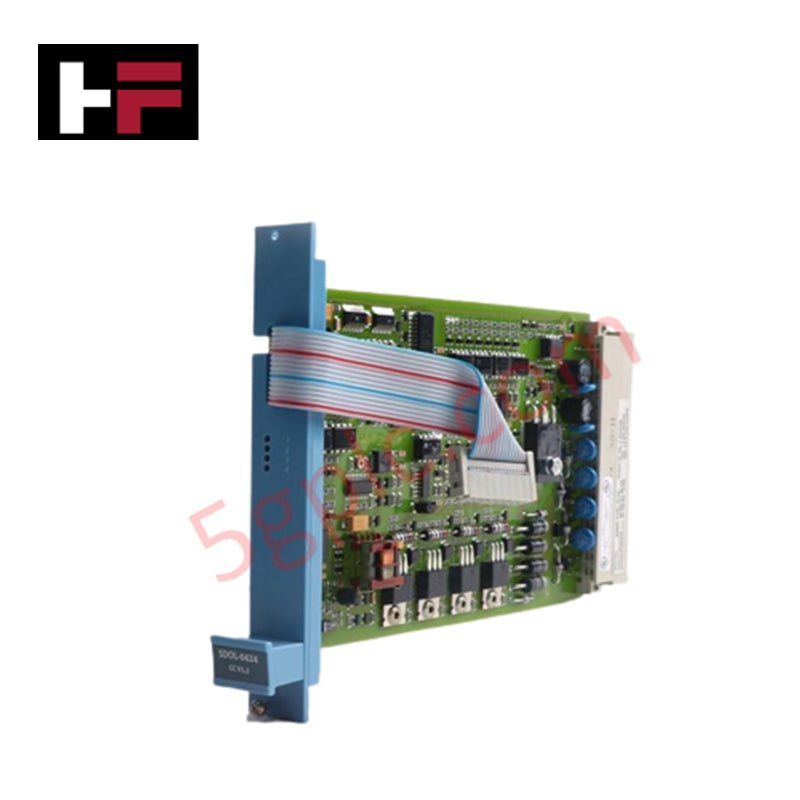

Das Honeywell FC-SDO-0824 CC V1.4 (FC-SDO-0824-Digitalausgangsmodul) ist für die Ausführung diskreter Auslösesignale und das Schalten von Ausgangsschleifen in Safety-Manager-Plattformen konfiguriert und ermöglicht die direkte physische/elektrische Ausführung. Es liefert gesteuerte 24-VDC-Ansteuersignale an die abschließenden Sicherheitselemente über Feldanschluss-Unterbaugruppen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FC-SDO-0824 CC V1.4 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,8 kg |
| Abmessungen | 12,7 cm x 12,7 cm x 12,7 cm |
| Betriebstemperatur | -20 bis +60 °C |
| Leistungsaufnahme | Standard-Stromaufnahme über den internen Rückwandbus |
| Kanalanzahl | 8 sichere digitale Ausgänge |
| Ausgangsnennwert | 24 VDC |
| Schaltungsschutz | Schutzlackbeschichtung (CC) |
Merkmale der Prozesssteuerung und DCS-Signalaufbereitung
Der FC-SDO-0824 CC V1.4 verfügt über eine kanalweise Isolation und eine physische galvanische Trennung, um interne Logiksolver vor Spannungstransienten auf der Feldseite zu schützen. Die werkseitige Schutzlackbeschichtung schützt elektronische Schaltungen vor Luftfeuchtigkeit und luftgetragenen Verunreinigungen. Das Modul leitet diskrete Ausgangssignale, ohne die Feldverdrahtung benachbarter 4-20-mA-HART-Schleifenprotokolle zu beeinträchtigen, und bietet eine hardwarebasierte Fehlerunterdrückung über alle Ausgangskanäle.
Häufig gestellte Fragen
F: Was ist die primäre Funktion des Spezifikationssuffixes „CC“ beim FC-SDO-0824 CC V1.4?
A: Die Bezeichnung „CC“ steht für eine werkseitige Schutzlackbeschichtung, die oberflächenmontierte Elektronik vor Umgebungsfeuchtigkeit, korrosiven Dämpfen und der Ansammlung leitfähigen Staubs in industriellen Schaltschränken schützt.
F: Können die Ausgangskanäle des FC-SDO-0824 CC V1.4 bei eingeschalteter Systemspannung ausgetauscht werden?
A: Ein Austausch im laufenden Betrieb ist zulässig, sofern das Trägergestell die Stabilität der Rückwandbusversorgung gewährleistet und beim physischen Herausziehen die üblichen Richtlinien zur elektrostatischen Entladung (ESD) eingehalten werden.
Richtlinien für die Installation vor Ort
- Modulausrichtung: Richten Sie das Modulgehäuse an den Kartenführungsschienen des vorgesehenen Steckplatzes im Gestell aus. Schieben Sie die Baugruppe nach innen, bis die Rückwandbuskontakte vollständig sitzen, und verriegeln Sie anschließend die Halteklinken.
- Erdungsprotokolle: Verbinden Sie die Schirme der Feldsignalkabel direkt über niederimpedante Erdungsbänder mit der Erdungsschiene des Hauptgehäuses, um die Einkopplung hochfrequenter Störungen zu minimieren.
- Leitungstrennung: Halten Sie zwischen der 24-VDC-Verdrahtung für diskrete Ausgänge und Leitern der Hochspannungs-Wechselstromverteilung einen physischen Abstand von mindestens 30 cm ein.
- Thermische Belüftung: Stellen Sie oberhalb und unterhalb des Gestellchassis einen vertikalen Mindestabstand von 50 mm sicher, damit die konvektive Luftzirkulation im Gehäuse gewährleistet ist.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
