Produktdetails

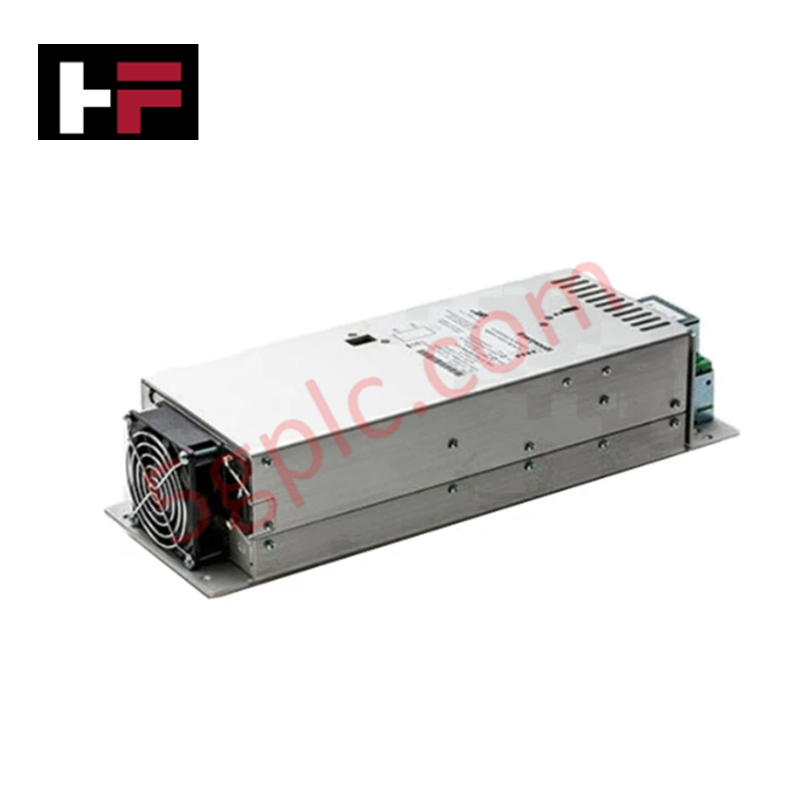

Das Honeywell FC-PSUNI-2424, auch als FC-PSUNI-2424-Netzteil katalogisiert, dient als dedizierte Hardwarekomponente zur Umwandlung von Wechselstrom in Gleichstrom und zur geregelten Spannungsausgabe innerhalb von Honeywell-Safety-Manager-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FC-PSUNI-2424 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,8 kg |
| Abmessungen | 12,7 cm x 12,7 cm x 12,7 cm |
| Betriebstemperatur | -20 bis +60 °C |
| Leistungsaufnahme | Gesamtausgangsleistung von 120 W (Wirkungsgrad bis zu 85 %) |
| Eingangsspannungsbereich | 100–240 VAC, 50/60 Hz |
| Ausgangsspannung | 24 VDC |
| Ausgangsstrom | 5 A |
| Schutzfunktionen | Integrierter Überspannungsschutz |
Merkmale der Stromversorgungsinfrastruktur für Prozesssteuerung und DCS
Das FC-PSUNI-2424-Modul verfügt über eine interne Kanal-zu-Kanal-Isolierung sowie eine galvanische Trennung zwischen den primären AC-Leitungen und den sekundären 24-VDC-Feldausgangsschienen. Das Gerät wurde für eine stabile Stromversorgung empfindlicher Prozesssteuerungen und Feldanschlussbaugruppen entwickelt und verringert Schwankungen der Versorgungsspannung sowie Störungen durch Leitungsrauschen. Die integrierte Schutzschaltung verhindert, dass Überspannungszustände entlang nachgeschalteter DCS-Steuerbusse weitergeleitet werden, und schützt dadurch lokale Messkreisinstrumente und Logiksolver.
Häufig gestellte Fragen
F: Wie funktioniert der Überspannungsschutz des FC-PSUNI-2424 bei Fehlerzuständen?
A: Der integrierte interne Schutz begrenzt Spannungsspitzen am Ausgang und begrenzt das sekundäre Potenzial, um zu verhindern, dass Spannungserhöhungen nachgeschaltete angeschlossene Steuerungshardware am 24-VDC-Bus beschädigen.
F: Welche thermischen Aspekte sind bei der Installation des Geräts in geschlossenen Industrieschaltschränken zu beachten?
A: Das Modul benötigt innerhalb des Betriebstemperaturbereichs von -20 bis +60 °C einen ungehinderten konvektiven Luftstrom über die Gehäuseflächen, um einen Wirkungsgrad von bis zu 85 % ohne thermische Leistungsreduzierung aufrechtzuerhalten.
Richtlinien für die Installation vor Ort
- Mechanische Montage: Befestigen Sie das Chassis mit den vorgeschriebenen Befestigungselementen sicher an der Schaltschrankplatte. Achten Sie auf eine vertikale Ausrichtung, um die passive Konvektion über die Kühlluftöffnungen zu unterstützen.
- AC-Leitungsanschluss: Führen Sie die eingehende 100–240-VAC-Versorgung über geeignete Klemmenblöcke. Stellen Sie sicher, dass der Leiterquerschnitt für den Nennstrom von 5 A ausgelegt ist, und überprüfen Sie die Anschlüsse von Phase, Neutralleiter und Schutzleiter.
- Erdung und Abschirmung: Verbinden Sie die Schutzleiterklemme direkt über eine niederohmige Kupferbrücke mit der zentralen Erdungsschiene des Schaltschranks, um elektrische Störungen und transiente Spannungsspitzen zu minimieren.
- DC-Lastverdrahtung: Verbinden Sie die 24-VDC-Ausgangsklemmen über flexible Kupferleiter mit den nachgeschalteten Verteilerschienen. Überprüfen Sie anhand der Berechnung der Feldverdrahtungslast, dass der Dauer-Ausgangsstrom von 5 A nicht überschritten wird.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
