Honeywell C7061A1079 UV-FlammendetektorHoneywell C7061A1079 UV-FlammendetektorHoneywell C7061A1079 UV-Flammendetektor

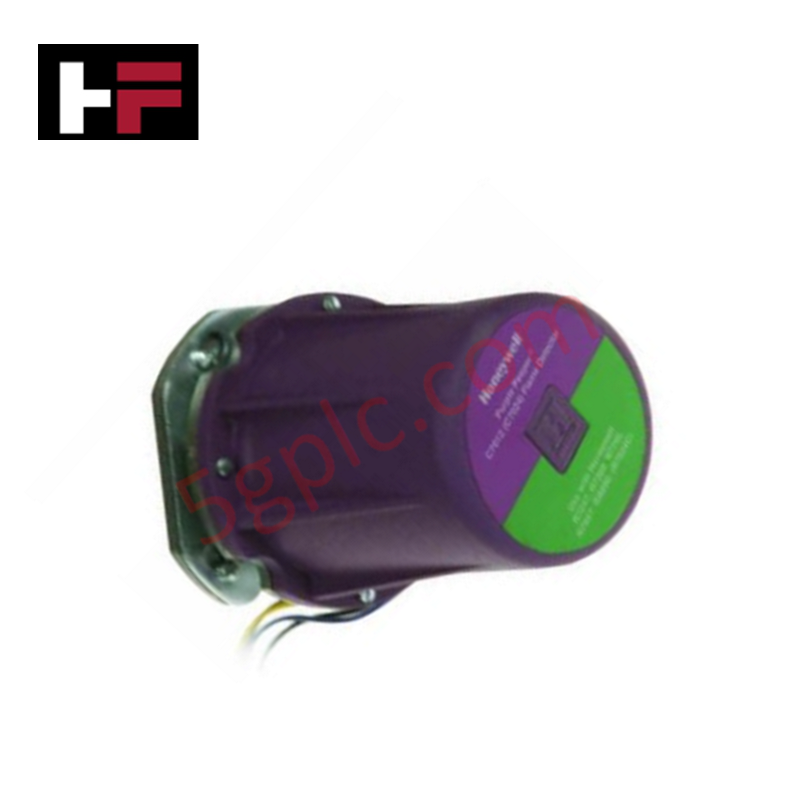

Honeywell C7061A1079 UV-Flammendetektor
Honeywell C7061A1079 UV-Flammendetektor
Honeywell C7061A1079 UV-Flammendetektor

Honeywell C7061A1079 UV-Flammendetektor


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : C7061A1079

PRODUKTTYP : Flammendetektoren

PRODUKTHERSTELLER : Honeywell


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Ausgelegt für die dynamische Selbstprüfung der Flammenüberwachung in industriellen Brennermanagementsystemen ermöglicht der Honeywell C7061A1079 (C7061A UV-Flammendetektor) die direkte physische und elektrische Erfassung ultravioletter Strahlung in Prozessheizungsanlagen.

Hardwarespezifikationen

Parameter Spezifikation
Modell C7061A1079
Marke Honeywell
Herkunft USA
Gewicht 1,0 lbs (0,45 kg)
Abmessungen Standard-Gehäusebaugruppe C7061
Betriebstemperatur -40 °C bis +70 °C (-40 °F bis +160 °F)
Leistungsaufnahme Betriebsspannung 120/230 VAC, 50/60 Hz
Sensortyp UV-Röhre in Festkörpertechnik
Selbstprüffrequenz Dynamischer Verschlusszyklus, mindestens 1 Zyklus/Min.
Sichtfenster Vor Ort austauschbare Quarzlinse
Verdrahtungsanschlüsse 2,4 m lange, farbcodierte Anschlussdrähte
Mechanische Montage Gewindeflansch 3/4 Zoll NPT
Gehäuseschutz Wetterfest nach NEMA 4 / IP66

Dynamische Selbstprüfung und Signalisolierung

Der C7061A1079 verfügt über einen internen elektromechanischen Verschlussmechanismus, der von einer dualen Verschlussspulenschaltung für 120/230-VAC-Systeme angetrieben wird. Der Verschluss unterbricht mindestens einmal pro Minute den optischen Pfad zur UV-Röhre in Festkörpertechnik und simuliert damit einen Flammenausfall, um die Reaktion der Röhre und die Integrität der elektronischen Schaltung zu überprüfen, ohne den Brennerbetrieb zu unterbrechen. Eine integrierte optische Filterung isoliert die von der Kohlenwasserstoffverbrennung emittierten UV-Bänder und ignoriert gleichzeitig die umgebende Infrarotstrahlung sowie die Emissionen heißer feuerfester Wände. Die Signalaufbereitung am Ausgang verhindert, dass transiente elektromagnetische Störungen die Hochgeschwindigkeitskanäle zur Sicherheitsabschaltung des Brenners beeinträchtigen.

Häufig gestellte Fragen

F: Was ist der Hauptzweck des internen dynamischen Selbstprüfungsmechanismus mit Verschluss im C7061A1079?

A: Der Verschluss unterbricht regelmäßig den Weg der ultravioletten Strahlung zur UV-Sensorröhre, um zu überprüfen, ob die Sensorröhre und die internen Verstärkerschaltungen auf einen simulierten Flammenausfall reagieren. Dadurch werden gefährliche Ausfallarten bei kontinuierlich betriebenen Brennern verhindert.

F: Wie wird die Sichtlinse gewartet oder ausgetauscht, wenn sie durch Prozesspartikel verunreinigt ist?

A: Das vordere Gehäuse enthält eine Gewinde-Haltebaugruppe, die ein Sichtfenster aus Quarz hält. Vor dem Abschrauben des Sichtrohranschlusses muss die Netzwechselstromversorgung getrennt werden, damit die Quarzlinse zugänglich wird, gereinigt oder ausgetauscht werden kann, ohne das gesamte Detektorgehäuse zu entfernen.

F: Kann der C7061A1079 über große Entfernungen direkt mit Standardsteuerungen für Sicherheitsabschaltungen verdrahtet werden?

A: Ja, das Modul umfasst eine 2,4 m lange, farbcodierte Anschlussleitung. Bei der Verlängerung der Leitungen zu entfernten Schaltschränken müssen standardmäßige geschirmte verdrillte Aderpaare für industrielle Anwendungen verwendet und ordnungsgemäß in getrennten Kabelkanälen geführt werden, um Übersprechen durch Hochspannung zu verhindern.

Richtlinien für die Installation vor Ort

  • Schrauben Sie den mechanischen 3/4-Zoll-NPT-Flansch auf ein sauberes Sichtrohr, das direkt auf den Schnittpunkt der primären Flammenhülle und des Brennerkopfs ausgerichtet ist.

  • Stellen Sie sicher, dass das Sichtrohr mindestens 5 vollständige NPT-Gewindegänge greift, um die Anforderungen an die mechanische Befestigung und die Druckabdichtung zu erfüllen.

  • Führen Sie die 2,4 m langen, farbcodierten Anschlussdrähte durch einen separat geerdeten Metallkanal, getrennt von Leitungen des Zündtransformators und Hochspannungs-Wechselstromleitungen.

  • Überprüfen Sie, dass die Umgebungstemperaturen am Einbauort des Gehäuses zwischen -40 °C und +70 °C liegen. Installieren Sie bei Überschreitung der maximalen Werte durch Strahlungswärme zusätzliche Kühlluftsysteme für das Sichtrohr.
