Produktdetails
Übersicht

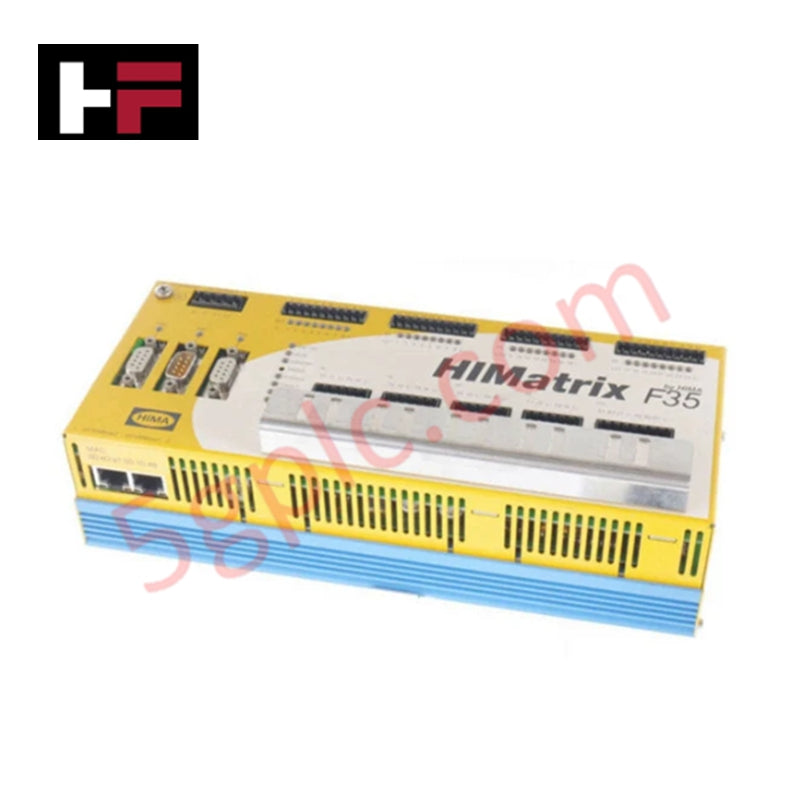

Das F35 011 (auch bezeichnet als F35011) ist ein leistungsstarkes, sicherheitsrelevantes Steuerungsmodul aus der HIMatrix-Reihe, entwickelt für dezentralisierte Sicherheitsanwendungen. Dieses multifunktionale Bauteil vereint analoge Eingänge, digitale Kanäle und Hochgeschwindigkeitszählerfunktionen in einem einzigen auf DIN-Schiene montierten Gerät. Für die Einhaltung von SIL 3 ausgelegt, bietet es eine hohe Signaldichte bei gleichzeitiger Gewährleistung strenger Sicherheitsintegrität für anspruchsvolle Prozessautomatisierungsumgebungen.
Technische Daten
-
Modellbezeichnung: F35 011 (F35011)
-
Stromversorgungsanforderung: 24 V Gleichstrom (-15 % bis +20 %) über SELV/PELV-isolierte Quellen
-
Leistungsaufnahme: 12 W (Leerlauf) bis zu 216 W (Maximallast)
-
Schutzvorrichtung: Benötigt externe 10 A träge Sicherung
-
Analogeingangskanäle: 8 unipolare Eingänge (nicht isoliert)
-
Messbereiche: 0 bis 10 V Gleichstrom (-0,1 bis 11,5 V Gleichstrom) oder 0 bis 20 mA (-0,4 bis 23 mA)
-
Eingangsauflösung: 12 Bit nominal / 9 Bit sicherheitsrelevant
-
Genauigkeitsleistung: ±0,1 % bei 25 °C; ±0,5 % bei 60 °C (Eigenfehler)
-
Senderversorgung: 8 Kanäle, jeweils 24 V Gleichstrom bei 46 mA (Kurzschlussfest)
-
Digitale Ausgangskanäle: 8 nicht isolierte Ausgänge (Standard 0,5 A)
-
Stromstarke Ausgänge: Kanäle 4 und 8 unterstützen 1 A bei 60 °C / 2 A bei 50 °C
-
Zähleingänge: 2 Hochgeschwindigkeitskanäle (nicht isoliert)
-
Frequenzunterstützung: 0 bis 100 kHz (Kanäle A, B und C) bei 5 V oder 24 V Pegeln
-
Sensorversorgung (LS+): 3 x 20 V / 100 mA (Kurzschlussfest)
-
Abmessungen: 257 mm x 114 mm x 97 mm (B x H x T)
-
Gewicht: Ca. 1200 g
-
Befestigungsart: Horizontal auf 35 mm DIN-Schiene
-
Belüftungsabstand: Mindestens 20 mm horizontal / 100 mm vertikal
Sicherheitsgestaltung und Installationsnormen
Das F35 011 verwendet integrierte Diagnoseabläufe zur Überwachung der internen Hardwaregesundheit und der äußeren Schleifenintegrität. Für eine optimale Wärmeableitung muss das Modul waagerecht montiert werden, wobei die Mindestabstände einzuhalten sind, um eine Überhitzung in den Belüftungsschlitzen zu vermeiden. Die interne Analog-Digital-Wandlung gewährleistet eine sicherheitsrelevante Genauigkeit von 2 %, was einen zuverlässigen Betrieb für Notabschaltungen (ESD) und Brennersteuerungen (BMS) sicherstellt.
Technische Fragen und Antworten
Welche besonderen Fähigkeiten besitzen die Zähleingänge?Das F35 011 verfügt über zwei Hochgeschwindigkeitszähler, die Frequenzen bis zu 100 kHz verarbeiten können. Diese eignen sich für die Überwachung der Turbinendrehzahl oder die Integration von Impulsen von Durchflussmessern, wenn eine sicherheitsrelevante Frequenzmessung erforderlich ist.
Wie sind die stromstarken digitalen Ausgänge zu handhaben?Während die Kanäle 1-3 und 5-7 für 0,5 A ausgelegt sind, sind die Kanäle 4 und 8 speziell für höhere Lasten konzipiert. Bei einer Umgebungstemperatur von 50 °C können diese beiden Kanäle bis zu 2 A führen, was sie ideal für den direkten Antrieb größerer Magnetventile ohne externe Schütze macht.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
