Produktdetails

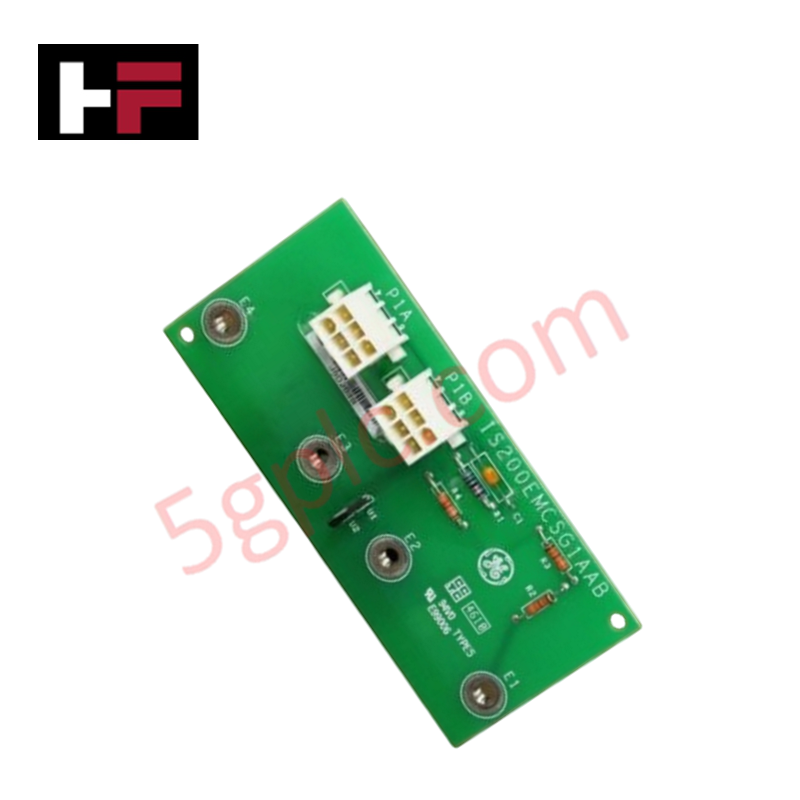

Konfiguriert für die Überwachung von Hochstromleitung in den Erregersystemen der EX2100-Innovationsserie, bietet die General Electric IS200EMCSG1A (IS200EMCSG1A Multibridge-Leitungssensorplatine) eine direkte physikalische/elektrische Umsetzung der Sensor-Schleifenrückmeldung über eine Multibridge-Schnittstelle.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IS200EMCSG1A |
| Marke | General Electric |
| Herkunft | Vereinigte Staaten von Amerika (USA) |
| Gewicht | < 1 lb |
| Abmessungen | 11,05 cm x 5,08 cm |
| Betriebstemperatur | Nicht angegeben |
| Stromverbrauch | Nicht angegeben |
| Leitungssensoren | 4 (E1-E4) |
| Anschlüsse | Zwei sechs-polige Stromversorgungseingänge |
Industrielle Steuerung und Firmware-Integration
Die IS200EMCSG1A nutzt die Backplane-Bus-Kommunikationsgeschwindigkeit zur Schnittstelle mit Erregungssteuerungs-Racks. Während das Modul hardwarezentriert mit diskreten Bauteilen wie Metallfilmwiderständen und Keramikkondensatoren aufgebaut ist, bleibt es durch Host-Controller, die die Sensordaten verwalten, firmwarekompatibel. Die Platine ermöglicht eine Skalierung der I/O-Dichte durch Unterstützung von vier unabhängigen Leitungssensoren (E1-E4) und zwei zusätzlichen Sensorkreisen (U1-U2). Ihr Design erlaubt den Einsatz in Hochstrompfaden und bietet eine lokale Erkennung des Leitungszustands, die an das Host-Erregersystem weitergeleitet wird.
Häufig gestellte Fragen (FAQ)
F: Wie ist die Konfiguration der zusätzlichen Sensorkreise auf der Platine?
A: Die Platine verfügt über zwei unabhängige Sensorkreise mit der Bezeichnung U1 und U2, die zwischen den Leitungssensoren E2 und E3 positioniert sind und die vier primären Leitungssensoren (E1-E4) ergänzen.
F: Wie wird die Platine mit Strom versorgt?
A: Die Stromversorgung erfolgt über zwei sechs-polige Steckverbinder an der Platinenkante gegenüber den Leitungssensoren. Diese Anschlüsse liefern die notwendige Vorspannung für die onboard Sensorkreise.
Richtlinien für die Feldinstallation
- Mechanische Platzierung: Stellen Sie sicher, dass die Platine in einer Umgebung montiert wird, die frei von übermäßigen Vibrationen ist, um mechanische Belastungen der Sensorleitungen und Anschlüsse zu vermeiden.
- Anschlussintegrität: Überprüfen Sie vor der Installation die beiden sechs-poligen Stromanschlüsse auf Oxidation an den Kontakten. Stellen Sie sicher, dass alle Stromversorgungsstecker vollständig eingerastet sind, um intermittierende Rückmeldesignale zu vermeiden.
- Abschirmung und Erdung: Aufgrund der Hochstromführung der überwachten Leitungen sollten alle Signalleitungen von den Hauptstromleitern ferngeführt werden, um induzierte Störungen zu minimieren. Vergewissern Sie sich, dass die Montagehardware der Platine eine saubere gemeinsame Bezugserde zum System bietet.
- Thermisches Management: Obwohl die Platine für hohe Ströme ausgelegt ist, sorgen Sie für eine ausreichende Konvektionskühlung im Erregergehäuse, um die Betriebssicherheit der Metallfilmwiderstände und Keramikkondensatoren zu gewährleisten.
