Produktdetails

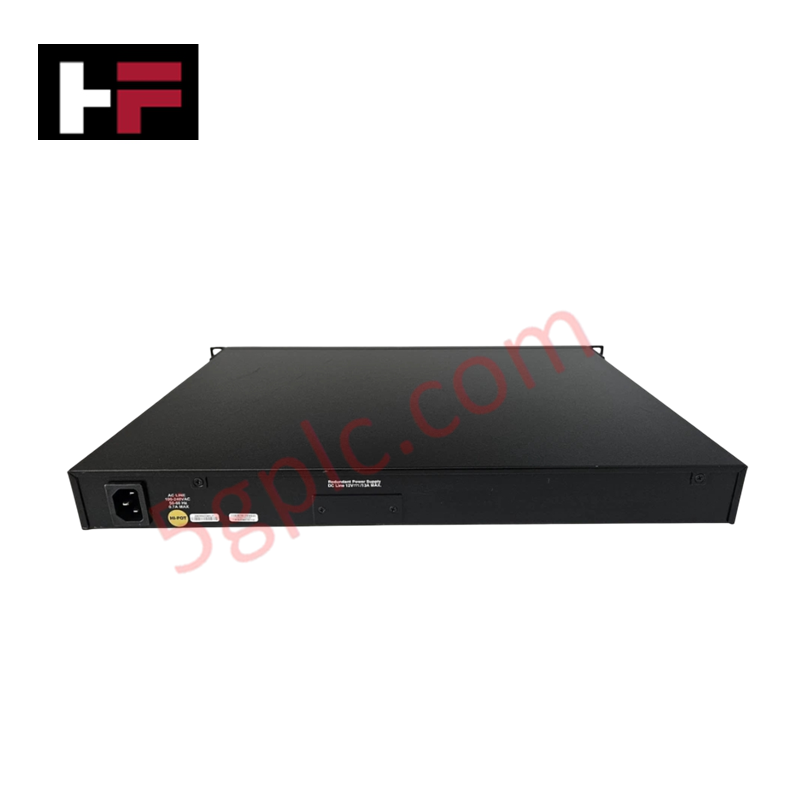

Der Foxboro P0973JP (P0973JP Managed-Ethernet-Switch) ist für die Datenübertragung in industriellen Steuernetzwerken und die Knotenverbindung innerhalb von Foxboro-Plattformen der A4-Serie konfiguriert und ermöglicht die direkte physikalische/elektrische Ausführung für schnelle Layer-2-Datenkommunikation, VLAN-Segmentierung und redundantes Uplink-Routing.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | P0973JP |
| Marke | Foxboro |
| Herkunft | Standardmäßige industrielle Fertigung |
| Gewicht | 2,7 kg |
| Abmessungen | 44,1 cm x 4,4 cm x 36,85 cm |
| Betriebstemperatur | 0 °C bis 50 °C |
| Leistungsaufnahme | Standardmäßige interne Stromversorgung |
| Portkonfiguration | 8 x 100Base-TX, 8 x 100Base-FX, 2 x 10/100/1000Base-T, 2 x 1000Base-X SFP |
| Switching-Schicht | Managed-Ethernet-Switching auf Layer 2 |
4-20-mA-HART-Schleifenprotokoll und Kanalisolierung
Innerhalb industrieller Foxboro-Automatisierungsarchitekturen bietet der Managed-Ethernet-Switch eine robuste galvanische Trennung zwischen kupferbasierten Feldgerätenetzwerken und schnellen Glasfaser-Backbone-Verbindungen. Dadurch werden Erdschleifenpotenziale und Gleichtaktspannungsspitzen über verteilte Steuerknoten hinweg eliminiert. Obwohl der Switch digitale Ethernet-Pakete statt direkter Analogströme weiterleitet, gewährleisten seine deterministischen Layer-2-Switching-Funktionen, die IEEE-802.1p-Verkehrspriorisierung und die Spanning-Tree-Protokolle (STP, RSTP) eine unterbrechungsfreie, jitterfreie Übertragung von Überwachungsdaten, Steuerbefehlen und digitalisierten Parametern des 4-20-mA-HART-Schleifenprotokolls über die Anlagennetzwerke.
Häufig gestellte Fragen
F: Unterstützt der P0973JP-Switch Ringredundanzprotokolle, um Netzwerkausfälle bei einem Kabeldefekt zu verhindern?
A: Ja, der Switch unterstützt das Spanning Tree Protocol (STP) und das Rapid Spanning Tree Protocol (RSTP), um redundante Pfade einzurichten und eine schnelle Netzwerk-Wiederherstellung in Ring- oder Mesh-Topologien sicherzustellen.
F: Können die SFP-Uplink-Ports mit Multimode- und Singlemode-Glasfaser-Transceivern verwendet werden?
A: Die 1000Base-X-SFP-Uplink-Ports sind Mini-GBIC-kompatibel und ermöglichen die Auswahl geeigneter SFP-Module passend zu den jeweiligen Singlemode- oder Multimode-Glasfaserkabelanlagen.
Richtlinien für die Installation vor Ort
- Montieren Sie den Switch sicher in einem standardmäßigen 19-Zoll-Geräteschrank mit geeigneten Montagewinkeln und achten Sie auf ausreichenden Abstand um die Lüftungsschlitze.
- Verbinden Sie die Gehäuseerdung direkt über einen Leiter mit niedriger Impedanz mit der Erdungsschiene des Schranks, um elektromagnetische Störungen zu unterdrücken.
- Verlegen Sie Kupfer-Ethernetkabel abseits von Hochspannungsleitungen und Leitungen von Frequenzumrichtern, um die Einkopplung induzierter Störungen zu vermeiden.
- Überprüfen und reinigen Sie alle Ferrulen der Glasfaserstecker vor dem Einsetzen in die 100Base-FX- oder SFP-Ports mit zugelassenen optischen Reinigungstüchern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
