Produktdetails

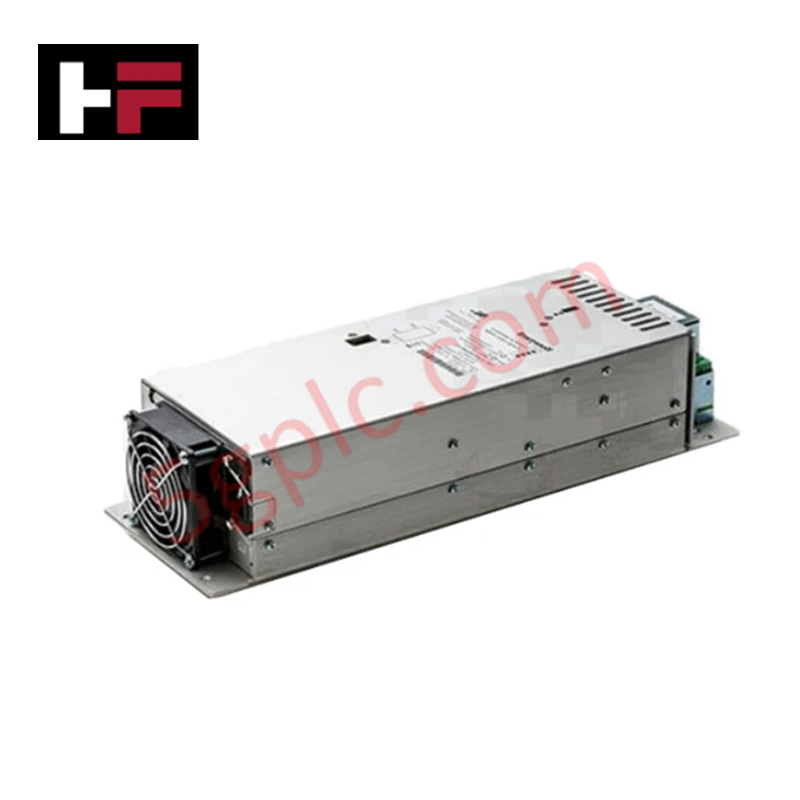

Das Honeywell FC-PSU-UNI2450U V2.1, auch als FC-PSU-UNI2450U-Netzteil katalogisiert, dient als dedizierte Hardwarekomponente zur Umwandlung von Wechselstrom in Gleichstrom und zur Ausgabe einer geregelten Hochstromspannung innerhalb von Honeywell-DCS-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FC-PSU-UNI2450U V2.1 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 5,7 kg |
| Abmessungen | 28,5 x 18,0 x 12,5 cm |
| Betriebstemperatur | -5 bis +70 °C |
| Leistungsaufnahme | 13 W bei Nulllast |
| Eingangsspannungsbereich | 110-240 VAC |
| Eingangsfrequenz | 47-63 Hz |
| Ausgangsspannung | 25 VDC oder 28 VDC |
| Ausgangsstrom | 48 A bei 25 VDC / 43 A bei 28 VDC |
| Wirkungsgrad | > 87 % bei 230 VAC |
| Überbrückungszeit | 100 ms bei Volllast |
| Einschaltstrom | < 15 A |
Merkmale der Stromversorgungsinfrastruktur für Prozesssteuerung und DCS
Das FC-PSU-UNI2450U V2.1 nutzt einen zweistufigen Überspannungsschutz und Schaltungen zur Kanal-zu-Kanal-Isolierung, um die Übertragung von Netzstörungen auf nachgeschaltete Systemkomponenten zu verhindern. Das Modul regelt 25-VDC- oder 28-VDC-Schienen für hohe Ströme und unterdrückt Welligkeit und Rauschen auf unter 40 mVpp, wodurch ein stabiler Busbetrieb in redundanten Steuerungsnetzwerken unterstützt wird. Das integrierte Wärmemanagement gewährleistet eine stabile Stromverteilung, ohne Spannungsabfälle an Feldanschlussbaugruppen (FTAs) oder Racks mit Sicherheitslogik-Resolvern zu verursachen.
Häufig gestellte Fragen
F: Wie wird die Ausgangsspannung des FC-PSU-UNI2450U V2.1 zwischen 25 VDC und 28 VDC eingestellt?
A: Die Auswahl der Ausgangsspannung erfolgt vor dem Einschalten des Geräts über integrierte DIP-Schalter. Dadurch kann zwischen der standardmäßigen Ausgangsspannung von 25 VDC und 28 VDC zum Ausgleich von Spannungsabfällen auf langen Busleitungen gewählt werden.
F: Welche Parameter gelten für die thermische Lastreduzierung bei einem Betrieb über einer Umgebungstemperatur von 50 °C?
A: Für Umgebungstemperaturen im Gehäuse von 50 °C bis zur maximalen Betriebstemperatur von 70 °C ist für die kontinuierliche Lastkapazität ein Derating-Faktor von 30 W pro °C erforderlich.
F: Wie hält das Gerät die Stromversorgung während kurzzeitiger Unterbrechungen der AC-Versorgung aufrecht?
A: Interne Speicherkapazitäten ermöglichen bei Volllast eine Überbrückungszeit von 100 ms und überbrücken kurzzeitige Netzspannungseinbrüche, ohne Rücksetzungen des Logik-Resolvers oder Ausfälle von Ausgangskanälen zu verursachen.
Richtlinien für die Installation vor Ort
- Mechanische Platzierung: Montieren Sie das Netzteil in einem stabilen Metall-Schaltschrank und stellen Sie oberhalb und unterhalb der Konvektionskühlkörper oder Lüfterauslässe einen Abstand von mindestens 50 mm sicher.
- AC-Leitungsanschluss: Schließen Sie die eingehende Netzspannung von 110-240 VAC über isolierte Kupferleitungen des Typs AWG 14 (2,5 mm2) sicher an die Haupteingangsklemmen an.
- Abschirmung und Erdung: Verbinden Sie das Erdungsanschlussstück des Moduls über ein eigenes Masseband direkt mit der Haupterdungsschiene des Schaltschranks, um hochfrequentes elektrisches Rauschen von den DC-Ausgangsbussen abzuleiten.
- Überprüfung der DC-Last: Überprüfen Sie vor dem Anlegen der primären AC-Einspeisung, dass der gesamte kontinuierliche DC-Strombedarf an den Feldanschlussbaugruppen 48 A bei 25 VDC nicht überschreitet.
