Produktdetails

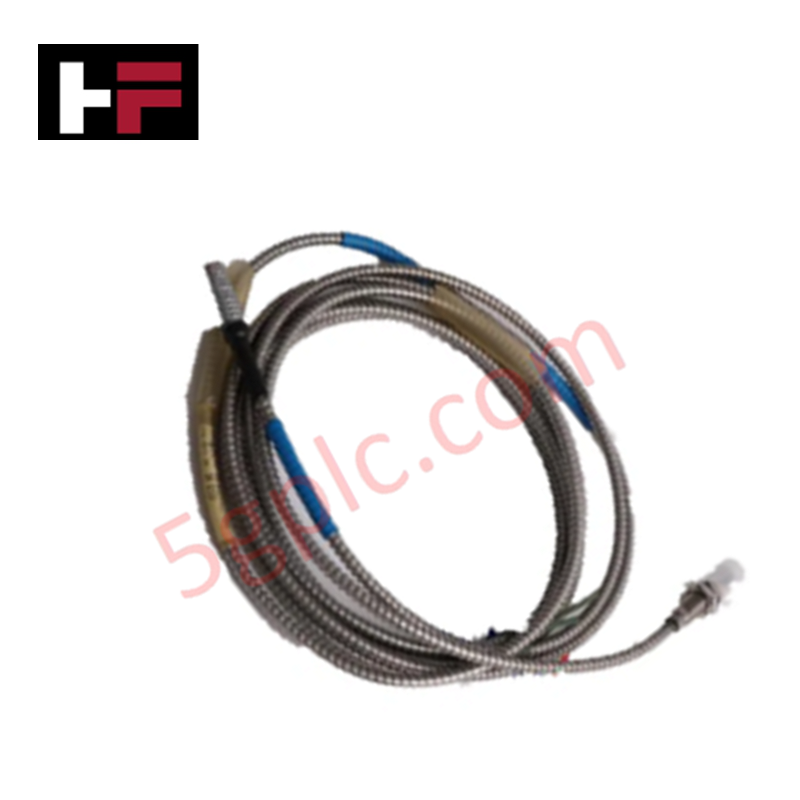

Konfiguriert für die berührungslose Überwachung der Wellenverschiebung bietet die Epro PR6453/240-101 (PR6453/240-101) Wirbelstrom-Sensorsonde eine direkte physische Umsetzung der Näherungserkennung für rotierende Maschinen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PR6453/240-101 |
| Marke | Epro |
| Gewicht | 310 g |
| Abmessungen | 12,5 mm Kopfdurchmesser, ca. 75–120 mm Länge |
| Messbereich | Ca. 2,0 mm |
| Frequenzgang | 0,5 Hz bis 20 kHz |
Mechanische Überwachung und TSI-Eigenschaften
Der PR6453/240-101 arbeitet mittels Wirbelstrominduktion, um Wellenvibrationen und Position relativ zur Sondenspitze zu erfassen. Für eine genaue Datenerfassung ist eine präzise Kalibrierung der Wirbelstromsonde auf das Zielmaterial erforderlich, das ein leitfähiges ferromagnetisches Metall wie Stahl oder Nickellegierungen sein muss. Die Installation erfordert eine Überprüfung der Spaltspannung, um sicherzustellen, dass das Signal im linearen Bereich der Kennlinie des Sensors bleibt, typischerweise bezogen auf ein Ziel von -10 VDC. Für eine optimale Analyse der Rotordynamik sollte ein Mindestwellendurchmesser von 8 mm eingehalten werden, um eine stabile Verteilung des Induktionsfeldes zu gewährleisten. Übersprechunterdrückung wird durch Einhaltung der vom Hersteller angegebenen Mindestabstände erreicht, wenn mehrere Sonden nahe beieinander im Maschinengehäuse installiert sind.
Häufig gestellte Fragen
F: Welchen Einfluss hat das Material der Zielwelle auf die Messgenauigkeit?
A: Die Empfindlichkeit wird durch die magnetische Permeabilität und elektrische Leitfähigkeit der Wellenoberfläche bestimmt. Die Verwendung von nicht-ferromagnetischen oder nicht-leitfähigen Beschichtungen verschiebt die Kalibrierkurve, was eine Neukalibrierung des Signalaufbereiters oder die Anwendung eines Korrekturfaktors auf das Ausgangssignal erfordert.
F: Kann die Sonde in Bereichen mit hoher Vibration ohne zusätzliche Befestigung verwendet werden?
A: Das Gehäuse aus Edelstahl und das Gewindedesign bieten strukturelle Stabilität, jedoch muss die Sonde in einer starren Halterung montiert werden, um mechanische Resonanzen zu vermeiden. Jegliche Vibration der Sonde relativ zur Zielwelle wird als Wellenauslenkung interpretiert und führt zu Messfehlern.
Richtlinien für die Feldinstallation
- Stellen Sie sicher, dass das Montagegewinde korrekt geschnitten ist und die Sonde mit dem Gewindekörper befestigt wird; ziehen Sie nicht zu fest an, um die Sondenspitze oder die interne Spulenanordnung nicht zu beschädigen.
- Überprüfen Sie den Anfangsluftspalt mit einer Fühlerlehre oder Tiefenmessschraube, um den Sondenausgang auf die nominale Spaltspannung (z. B. -10 VDC) einzustellen.
- Stellen Sie sicher, dass die Sondenspitze senkrecht zur Wellenoberfläche installiert ist; eine Winkelabweichung führt zu Nichtlinearitäten im Verschiebungssignal.
- Führen Sie die Sondenkabel fern von Hochstrom-Wechselstromleitungen und Frequenzumrichter-Ausgangskabeln, um elektromagnetische Störungen und Rauschen im Hochfrequenz-Oszillatorkreis zu vermeiden.
- Erden Sie die Sonde am Klemmenblock des Überwachungssystems, um ein gemeinsames Potential herzustellen und die Signalqualität zu gewährleisten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
