Produktdetails

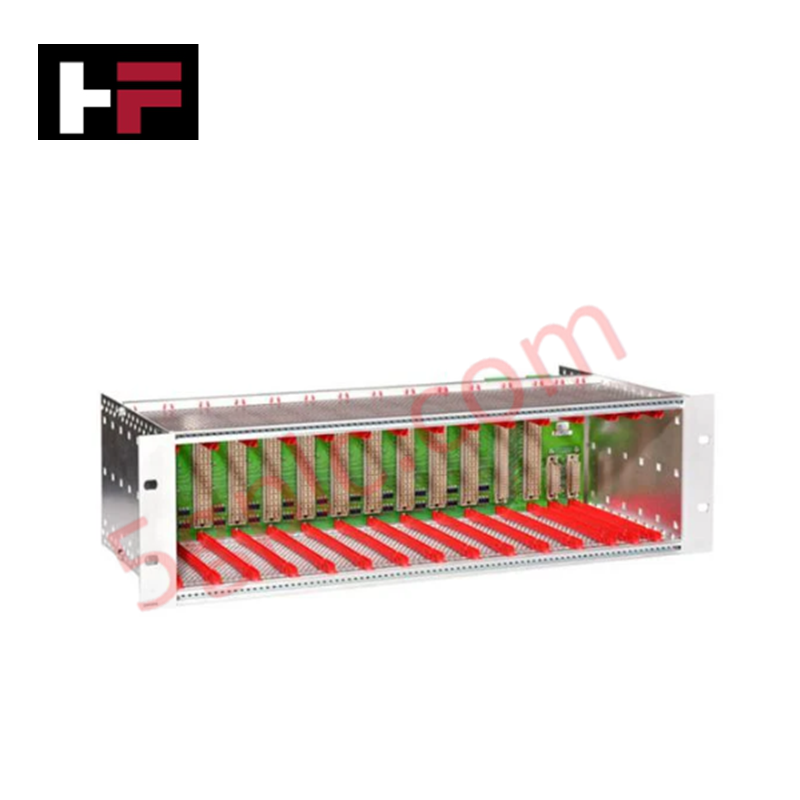

Konfiguriert zur Unterbringung von Schutz- und Kommunikationsmodulen innerhalb der AMS 6500 ATG-Systeme bietet das EPRO A6500-SR (A6500-SR) System-Rack eine direkte physische/elektrische Ausführung für die hochdichte Verarbeitung und Verwaltung von Sensorsignalen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | A6500-SR |
| Marke | EPRO |
| Abmessungen | 19 Zoll (84HP Breite, 3RU Höhe) |
| Betriebstemperatur | -20 °C bis +70 °C |
| Stromverbrauch | Nicht angegeben |
| Kartenslots | 11 Schutz, 1 Relais, 2 Kommunikation |
| Anschlüsse | Schraubklemmen und D-Sub |
Prozesssteuerung und DCS-Konnektivität
Das A6500-SR Rack dient als primäres Rückgrat der AMS 6500 ATG-Plattform und unterstützt die deterministische Signalintegration über dedizierte A6500-CC Kommunikationskarten. Das Rack bietet eine robuste Kanal-zu-Kanal-Isolation zwischen Schutzmodulen, um sicherzustellen, dass einzelne Sensorfehler – wie bei Wirbelstrom- oder piezoelektrischen Eingängen – sich nicht über den Backplane-Bus ausbreiten. Die Kommunikationsschnittstellen unterstützen die Protokolle Modbus TCP/IP, Modbus RTU und OPC UA, was den direkten Datenaustausch mit DCS- und SCADA-Netzwerken ermöglicht. Die Systemstruktur erlaubt eine hochdichte I/O-Bereitstellung bei gleichzeitiger Wahrung der Signalqualität für die Überwachung von Impulsen, Stromausgängen und binären Eingängen.
Häufig gestellte Fragen
F: Sind die Kartenslots während des Systembetriebs hot-swappable?
A: Das A6500-SR Rack unterstützt das Ein- und Ausstecken von Schutzkarten, jedoch müssen Benutzer die systemspezifischen Sicherheitsprotokolle bezüglich des Relaiszustands beachten, um unbeabsichtigte Auslösungen oder Überwachungsverluste während des Modulaustauschs zu vermeiden.
F: Wie wird die Signalmasse für die D-Sub-Sensoreingänge gehandhabt?
A: Die Rack-Architektur stellt eine gemeinsame Backplane-Referenz bereit. Stellen Sie sicher, dass alle Sensorabschirmungen korrekt an den D-Sub-Steckerschalen oder an dedizierten Erdungspunkten im Rack angeschlossen sind, um elektromagnetische Störungen zu minimieren und eine genaue Signalreferenzierung für die universellen Messkarten zu gewährleisten.
Feldinstallationsrichtlinien
- Montieren Sie das 19"-Rack in einem standardisierten Industriegehäuse und sorgen Sie für ausreichenden Freiraum bei 3RU Höhe sowie eine geeignete Konvektionsbelüftung zur Wärmeableitung.
- Schließen Sie alle Feldsignale (RTDs, binäre Eingänge, Impulse) an den Schraubklemmenanschlüssen auf der Rückseite an.
- Verwenden Sie geschirmte D-Sub-Kabel für Rohsensor-Signale, um Signalverschlechterung zu vermeiden; stellen Sie die Schirmkontinuität zum Rack-Massepunkt sicher.
- Stellen Sie die physischen Schiebeschalter auf der Backplane oder den Modul-Karten ein, um Signalpegel und binäre Eingangsmodi vor dem Einschalten des Systems zu konfigurieren.
- Überprüfen Sie die Stromanschlüsse an den redundanten Versorgungsklemmen, bevor Sie aktive Schutz- oder Kommunikationsmodule in die Rack-Slots einsetzen.
