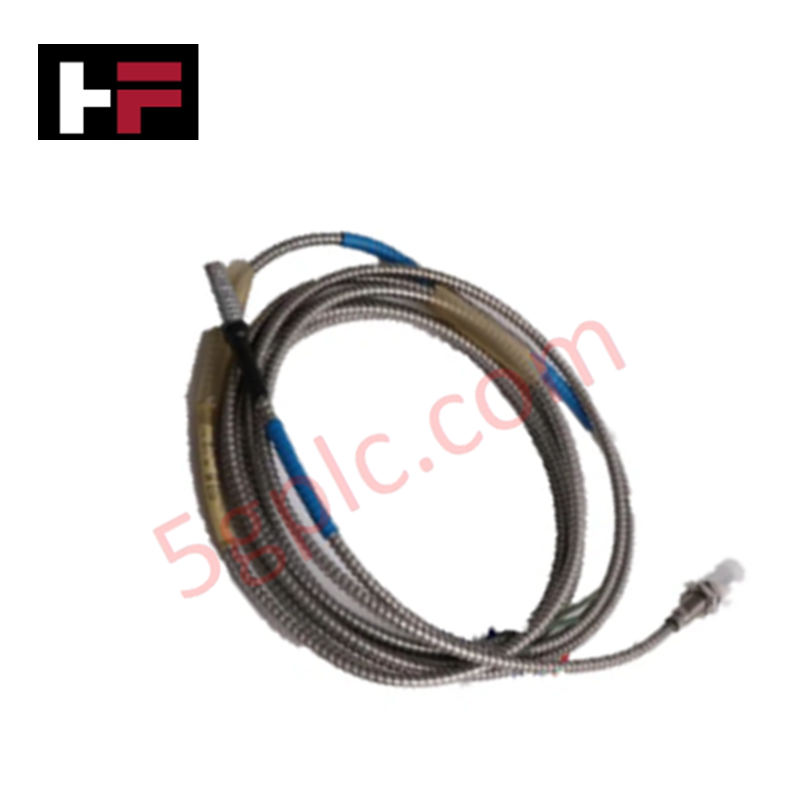

Emerson EPRO PR6426/010-000 Wirbelstrom-Verschiebungssensor

Konfiguriert für die Wellenversatzüberwachung in rotierenden Maschinen bietet der Emerson EPRO PR6426/010-000 (PR6426/010-000) Wirbelstrom-Verschiebungssensor eine direkte elektrische Umsetzung der wirbelstrombasierten Näherungserkennung.

Hardware-Spezifikationen

Mechanische Überwachung und TSI-Eigenschaften

Der PR6426/010-000 arbeitet mittels hochfrequenter elektromagnetischer Induktion, um die relative Position und Vibration leitfähiger, ferromagnetischer Zieloberflächen wie 42CrMo4-Stahl zu messen. Für eine präzise Rotor-Dynamikanalyse ist eine sorgfältige Skalierung der Wirbelstromsonde erforderlich, um sicherzustellen, dass die Verschiebungsausgabe den tatsächlichen physischen Spalt widerspiegelt. Während der Inbetriebnahme muss die Spaltspannung gegen das nominelle Ziel von 5,5 mm validiert werden, um zu bestätigen, dass der Sensor innerhalb seines linearen Arbeitsbereichs zentriert ist. Zur Wahrung der Messintegrität muss bei Mehrfachsensor-TSI-Konfigurationen eine Übersprechunterdrückung durch ausreichenden Abstand zwischen den Sondenspitzen implementiert werden, um Frequenzbereichsinterferenzen in den zugehörigen Signalaufbereitungsmodulen zu vermeiden.

Häufig gestellte Fragen

F: Kann der Sensor hohen Druckumgebungen standhalten?

A: Ja. Das mechanische Design ist für den Betrieb unter hohem Druck optimiert; stellen Sie jedoch sicher, dass die Montageflansch- und Dichtflächen für die Druckfestigkeit der Installation vorbereitet sind. Eine unsachgemäße Abdichtung kann die Integrität der Druckgrenze beeinträchtigen.

F: Wie beeinflusst das Zielmaterial die Empfindlichkeit von 2 V/mm?

A: Die Sensorempfindlichkeit ist für ferromagnetische Materialien kalibriert. Die Verwendung von nicht-ferromagnetischen Legierungen oder speziellen Beschichtungen verändert die magnetische Reluktanz, was zu einem nichtlinearen Ausgang führt. Für Ziele außerhalb der nominalen ferromagnetischen Spezifikation ist eine Neukalibrierung mit einer materialspezifischen Empfindlichkeitskurve erforderlich.

Richtlinien für die Feldinstallation

1. Stellen Sie sicher, dass die Sonde in einer starren, vibrationsisolierten Halterung montiert ist; mechanische Resonanzen der Halterung werden vom TSI-System als Wellenversatz interpretiert.
2. Überprüfen Sie den nominalen Luftspalt von 5,5 mm mit einem kalibrierten Abstandshalter oder Mikrometer; die Ausgangsspannung muss an der statischen Installationsposition gegen die Designspezifikation verifiziert werden.
3. Schließen Sie den LEMO-Stecker und die geschirmte Verkabelung an den Signalaufbereiter an und stellen Sie sicher, dass die Abschirmung mit der Instrumentenmasse verbunden ist, um elektromagnetische Störungen zu verhindern.
4. Führen Sie die Signalkabel durch geerdete Metallrohre und halten Sie die Leitungen von stromstarken Wechselstromkabeln fern, um magnetische Störgeräusche zu vermeiden.
5. Stellen Sie sicher, dass die Sondenspitze senkrecht zur Wellenoberfläche steht; jede Neigung oder Winkelabweichung führt zu Nichtlinearitäten in der Verschiebungsmessung.
