Produktdetails

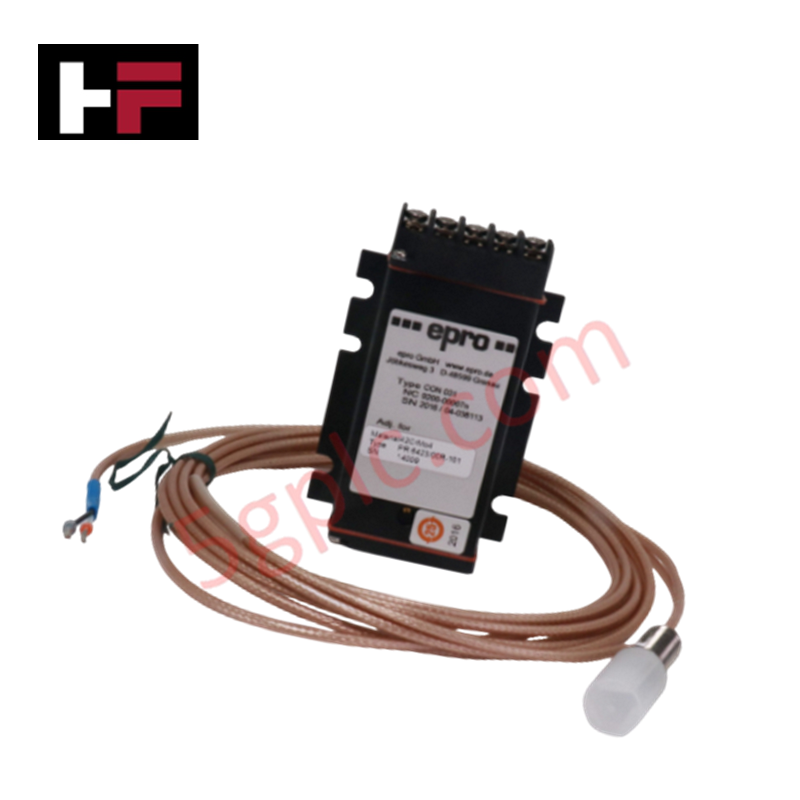

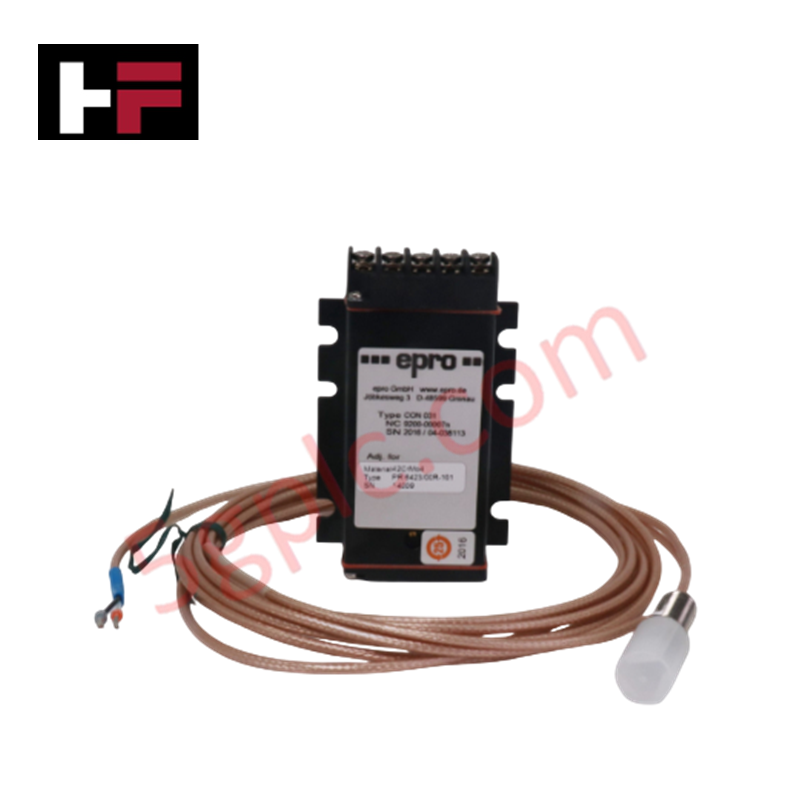

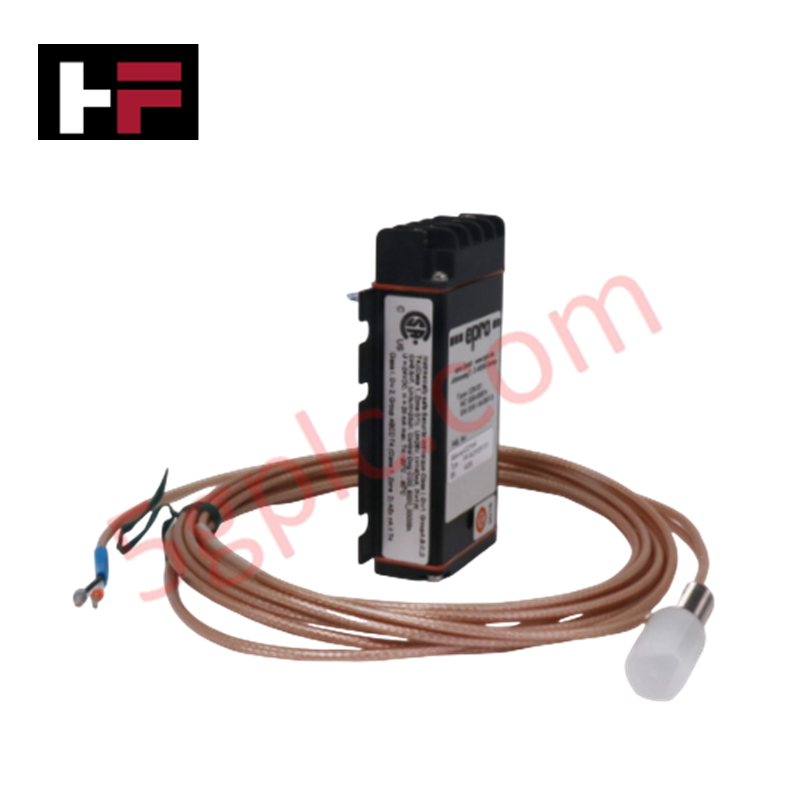

Konfiguriert für die hochfrequente Erfassung von Wellenverschiebungen in rotierenden Maschinen, bietet das Emerson EPRO PR6423/00R-101 CON031 (PR6423/00R-101) Wirbelstrom-Sensorsystem eine direkte physikalische Umsetzung der dynamischen und statischen Signalumwandlung zur axialen und radialen Wellenüberwachung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PR6423/00R-101 CON031 |
| Marke | Emerson EPRO |
| Herkunft | USA |
| Gewicht | 0,32 kg |
| Abmessungen | 24,5 x 17,0 x 6,2 cm |
| Betriebstemperatur | Standard-Industriebereich |
| Stromverbrauch | Nicht angegeben |
Mechanische Überwachung und TSI-Integration
Das System verwendet Wirbelstrominduktion zur Messung der Wellenposition und Vibration. Für eine genaue Ausgabe ist eine präzise Skalierung der Wirbelstromsonde erforderlich, um sicherzustellen, dass das Verhältnis von Transducer-Spannung zu Abstand den Empfindlichkeitsanforderungen des Systems entspricht. Während der Erstinbetriebnahme muss der Anwender eine Spaltspannungsvalidierung durchführen, um sicherzustellen, dass das Signal im linearen Dynamikbereich der Sonde bleibt. Um Signalverschlechterungen zu vermeiden, nutzt das System hochfrequente Ansprechfähigkeit; eine effektive Übersprechunterdrückung wird durch die Integrität der abgeschirmten Verkabelung zwischen Wandler und Konverter gewährleistet, sodass elektromagnetische Transienten die Erkennung von Wellenauslenkung oder Orbitalschwingungsmustern nicht stören.
Häufig gestellte Fragen
F: Kann der CON031-Konverter vor Ort für unterschiedliche Sondenlängen kalibriert werden?
A: Nein. Die Komponenten CON031 und PR6423 bilden eine abgestimmte, werkseitig kalibrierte Signalkette. Eine Änderung der Kabellänge oder ein Austausch der Komponenten verändert die Systemimpedanz und Frequenzantwort, was zu Messungenauigkeiten führt.
F: Ist dieses System in der Lage, die Wellendrehzahl über Key-Phasor-Signale zu erfassen?
A: Ja. Die Frequenzantwort ermöglicht es dem System, Key-Phasor-Impulse für Drehzahl- und Phasenreferenz zu verarbeiten, vorausgesetzt, die Zielgeometrie und die Sensorbefestigung sind korrekt für die Impulserkennung ausgerichtet.
Richtlinien für die Feldinstallation
- Sondenmontage: Stellen Sie sicher, dass der Sensor in einer starren, vibrationsfesten Halterung montiert ist. Jede Bewegung des Sensors relativ zum Gehäuse wird als falsche Vibrationsdaten registriert.
- Spaltanpassung: Verwenden Sie eine Fühlerlehre, um den Sensor auf den nominalen Luftspalt einzustellen. Vergewissern Sie sich, dass die Sensorspitze während des gesamten Bereichs der thermischen Ausdehnung und Wellenauslenkung vollständig vom Wellenoberfläche frei bleibt.
- Erdung: Schließen Sie das Konvertergehäuse an eine saubere Instrumentenerdung an. Verwenden Sie abgeschirmte Kabel für alle Ausgangssignale, um elektromagnetische Störungen (EMI) durch benachbarte Stromkabel zu minimieren.
- Umgebung: Schützen Sie den Konverter vor direktem Flüssigkeitskontakt. Stellen Sie sicher, dass alle Verbindungen fest angezogen sind, um das Eindringen von leitfähigem Staub oder Feuchtigkeit zu verhindern, was zu Drift in der Spaltspannungsreferenz führen könnte.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
