Emerson EPRO CON010+PR6426/010-140 Wirbelstrom-SensorsystemEmerson EPRO CON010+PR6426/010-140 Wirbelstrom-SensorsystemEmerson EPRO CON010+PR6426/010-140 Wirbelstrom-Sensorsystem

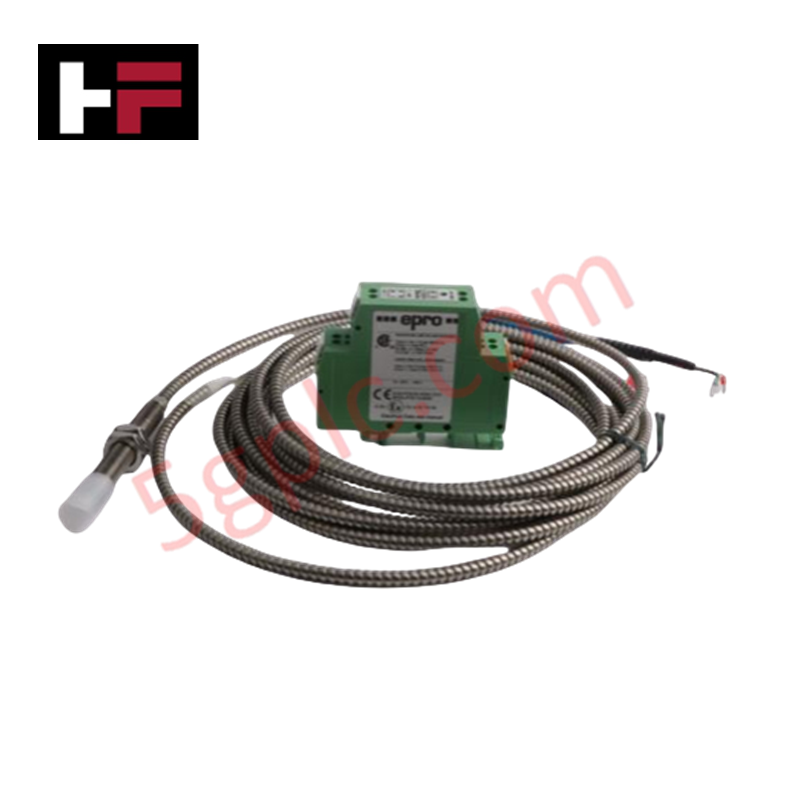

Emerson EPRO CON010+PR6426/010-140 Wirbelstrom-Sensorsystem
Emerson EPRO CON010+PR6426/010-140 Wirbelstrom-Sensorsystem
Emerson EPRO CON010+PR6426/010-140 Wirbelstrom-Sensorsystem

Emerson EPRO CON010+PR6426/010-140 Wirbelstrom-Sensorsystem


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : CON010+PR6426/010-140

PRODUKTTYP : Näherungssensoren

PRODUKTHERSTELLER : EMERSON


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Das Emerson EPRO CON010+PR6426/010-140, auch als CON010+PR6426/010-140-Wirbelstromsensorsystem katalogisiert, ist eine spezielle Hardwarekomponente zur berührungslosen Messung der Wellenverschiebung in Überwachungssystemen für Turbomaschinen.

Hardwarespezifikationen

Parameter Spezifikation
Modell CON010+PR6426/010-140
Marke Emerson EPRO
Basismodell CON010+PR6426/010-140
Herkunft Deutschland
Gewicht Ca. 1,4 kg
Abmessungen Durchmesser des Sensorkopfs: 32 mm
Betriebstemperatur -35 bis +180 °C (kurzfristige Auslenkungen bis +200 °C)
Leistungsaufnahme Stromversorgung über die Konverterschleifenverbindung
Systemkomponenten PR6426-Sonde, Verlängerungskabel, CON010-Konverter
Messbereich +/-4,0 mm (+/-0,157 in)
Linearer Bereich 0 bis 20 mm
Empfindlichkeit 2 V/mm (50,8 mV/mil), maximal +/-1,5 %
Genauigkeit +/-0,1 mm
Wiederholgenauigkeit +/-0,05 mm
Zielmaterial Ferromagnetischer Stahl (42CrMo4 / AISI 4140)
Grenzwerte für das Ziel Mindestwellendurchmesser >=200 mm, maximale Oberflächengeschwindigkeit 2500 m/s
Steckverbindertyp Industrieller LEMO-Steckverbinder
Stoß und Vibration 5 g bei 60 Hz, 25 °C

Skalierung der Wirbelstromsonde und Validierung der Spaltspannung

Das CON010+PR6426/010-140-System basiert auf einer präzisen Skalierung der Wirbelstromsonde, um Änderungen des hochfrequenten Magnetfelds in standardisierte analoge Spannungsausgänge umzuwandeln. Bei der mechanischen Einrichtung wird die Spaltspannung anhand nominaler Gleichspannungs-Offsetwerte überprüft, um den unkali­brierten mechanischen Abstand zwischen der 32-mm-Sondenspitze und dem Zielwellenmaterial zu verifizieren. Eine korrekte Nullspalteinstellung unterdrückt Signalübersprechen und bewahrt über den gesamten dynamischen Messbereich von +/-4,0 mm eine lineare Empfindlichkeit von 2 V/mm.

Häufig gestellte Fragen

F: Welche Komponenten bilden die vollständige Messkette des CON010+PR6426/010-140-Systems?

A: Das System besteht aus drei aufeinander abgestimmten physischen Komponenten: dem berührungslosen Sondenkopf PR6426/010-140, einem Verlängerungskabel mit industriellen LEMO-Steckverbindern und dem Signalwandler-Modul CON010.

F: Welche thermischen Grenzwerte gelten für den Sondenkopf beim Betrieb in der Nähe heißer Turbinengehäuse?

A: Der Sondenkopf arbeitet kontinuierlich in einem Temperaturbereich von -35 bis +180 °C und toleriert kurzfristige thermische Belastungen bis zu +200 °C.

F: Welche Parameter muss die Zielwelle aufweisen, um eine lineare Signalkalibrierung aufrechtzuerhalten?

A: Für die Kalibrierung ist ein ferromagnetisches Stahlzielmaterial (42CrMo4 / AISI 4140) mit einem Mindestwellendurchmesser von 200 mm erforderlich.

Richtlinien für die Installation vor Ort

  1. Montieren Sie den 32-mm-Sondenkopf mithilfe kalibrierter Gewindevorrichtungen in der Halterung des Maschinengehäuses.
  2. Messen Sie den statischen physikalischen Spalt im spannungslosen Zustand und justieren Sie die Sondentiefe, bis der Signalausgang dem erforderlichen Gleichspannungs-Basisspaltwert entspricht.
  3. Verbinden Sie das Sondenkabel über das LEMO-Verlängerungskabel mit dem CON010-Konverter und stellen Sie sicher, dass die Steckverbinder vollständig eingerastet und vor Öleinwirkung geschützt sind.
  4. Verlegen Sie Signalkabel getrennt von Hochspannungs-Motorleitungen und Leitungen für Frequenzumrichter, um elektromagnetische Störungen zu vermeiden.
  5. Sichern Sie die Abschirmungen der Feldverdrahtung am Ende des Überwachungsracks an einem zentralen System-Erdungsblock.
