Produktdetails

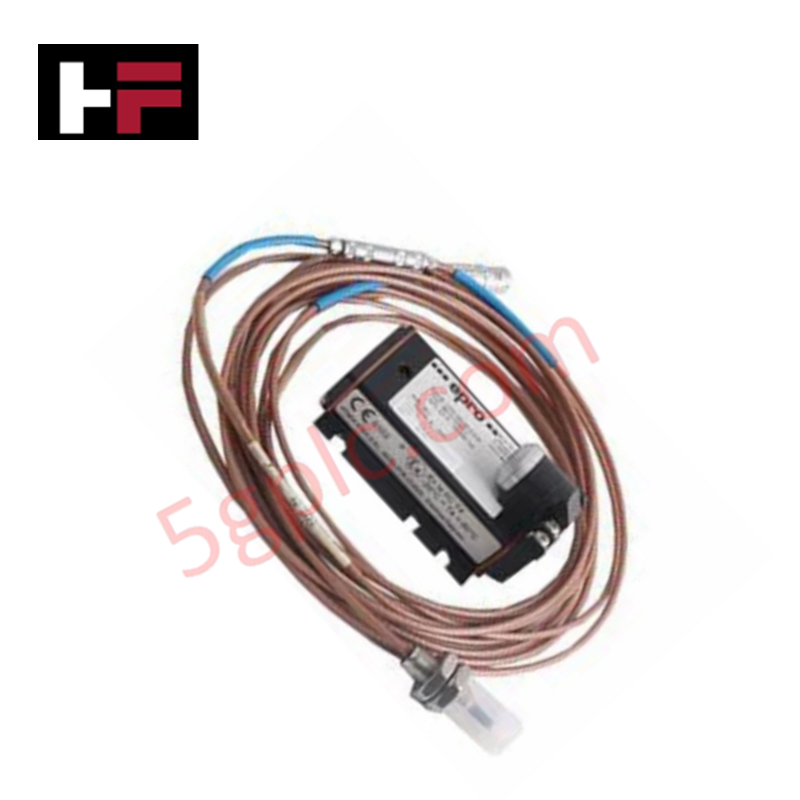

Der Emerson CON021/916-200+PR6426/010-140, auch als Wirbelstromsensor-System CON021/916-200+PR6426/010-140 katalogisiert, dient als dedizierte Hardwarekomponente für hochpräzise berührungslose Messungen der Wellenverlagerung in Maschinenschutz- und TSI-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CON021/916-200+PR6426/010-140 |
| Marke | Emerson |
| Basismodell | CON021+PR6426-Sensorsysteme |
| Herkunft | Deutschland |
| Betriebstemperatur | Fühlerspitze für bis zu +180 °C (+356 °F) ausgelegt |
| Leistungsaufnahme | Über die Überwachungseinheit rückwandplatinen- bzw. schleifengespeist |
| Messbereich | Nominal 2,0 mm |
| Empfindlichkeit | 8 V/mm (200 mV/mil) mit 20,0-m-kalibriertem Treiber |
| Ausgangssignal | Standardisierte analoge Spannung, 0 bis -20 VDC (linear von -2 VDC bis -18 VDC) |
| Länge für die Systemkalibrierung | Exakt 20,0 m gesamte Kabellänge |
| Integrierte Kabellänge | 1,0 m integrierte Sondenleitung |
| Armierungsoption | Flexibles, armierter Edelstahl-Schutzrohr (140) mit hochtemperaturbeständigem FEP/PFA-Kabel |
| Montage des Wandlers | Montage auf 35-mm-DIN-Schiene in geschirmtem Aluminiumgehäuse |
4–20-mA-HART-Schleifenprotokoll und Kanal-zu-Kanal-Isolierung
Der Wandler CON021/916-200 arbeitet als Oszillator- und Demodulatormodul, das speziell darauf abgestimmt ist, die PR6426-Fühlerspitze über eine gesamte Kabellänge von 20,0 m anzusteuern. Der interne Signalpfad erzeugt rauscharme analoge Spannungsausgänge, die proportional zur dynamischen Wellenbewegung sind, und gewährleistet gleichzeitig eine elektrische Isolierung. Diese Kanal-zu-Kanal-Entkopplung isoliert die Messschleife der Sonde von benachbarten 4–20-mA-HART-Instrumentierungsleitungen und DCS-Rückwandplatinenanschlüssen und verhindert so eine Verfälschung durch Gleichtaktrauschen.
Häufig gestellte Fragen
Frage: Wie erkennt der CON021/916-200 Fehler an beschädigten Feldverdrahtungen oder offenen Sondenleitungen?
Antwort: Der Treiber hält ein Zielspannungsfenster „Sensor OK“ zwischen -2 VDC und -18 VDC aufrecht. Ein Abfall auf 0 VDC weist auf einen Kurzschluss hin, während eine Verschiebung in Richtung der Versorgungsspannung einen offenen Stromkreis signalisiert und automatisch einen Kanalfehlerstatus auslöst.
Frage: Welches Wellenmaterial ist erforderlich, um die kalibrierte Empfindlichkeit von 8 V/mm zu erreichen?
Antwort: Die Systemempfindlichkeit von 8 V/mm (200 mV/mil) wird mit einem standardmäßigen ferromagnetischen Stahlziel (42CrMo4 / AISI 4140) kalibriert.
Frage: Welche physikalische Bedeutung hat das Suffix „916-200“ am Signalwandler?
Antwort: Das Suffix 916-200 bezeichnet eine interne Impedanzabstimmung, die speziell an eine exakte gesamte Kabellänge von 20,0 m angepasst ist (integrierte Sondenleitung plus Verlängerungskabel).
Richtlinien für die Installation vor Ort
- Montieren Sie den 8-mm-PR6426-Sondenkopf im Lagergehäuse oder in der Gehäuseaufnahme und überprüfen Sie die sichere mechanische Verschraubung.
- Stellen Sie die mechanische Einbautiefe so ein, dass der statische physische Abstand innerhalb des linearen Ausgangsbereichs von -2 VDC bis -18 VDC liegt.
- Verlegen Sie das armierte Edelstahl-Schutzrohrkabel fern von scharfen Kanten und heißen Rohrleitungen, um die FEP/PFA-Isolierung zu schützen.
- Montieren Sie den CON021-Wandler auf einer standardmäßigen 35-mm-DIN-Schiene in einem vibrationsarmen Rangiergehäuse.
- Schließen Sie die Sondenleitungen an, ohne die kalibrierte Gesamtkabellänge von 20,0 m zu verändern oder zu kürzen, und stellen Sie sicher, dass die Schirmableitungen an einem einzigen System-Erdungsblock enden.
