Produktdetails

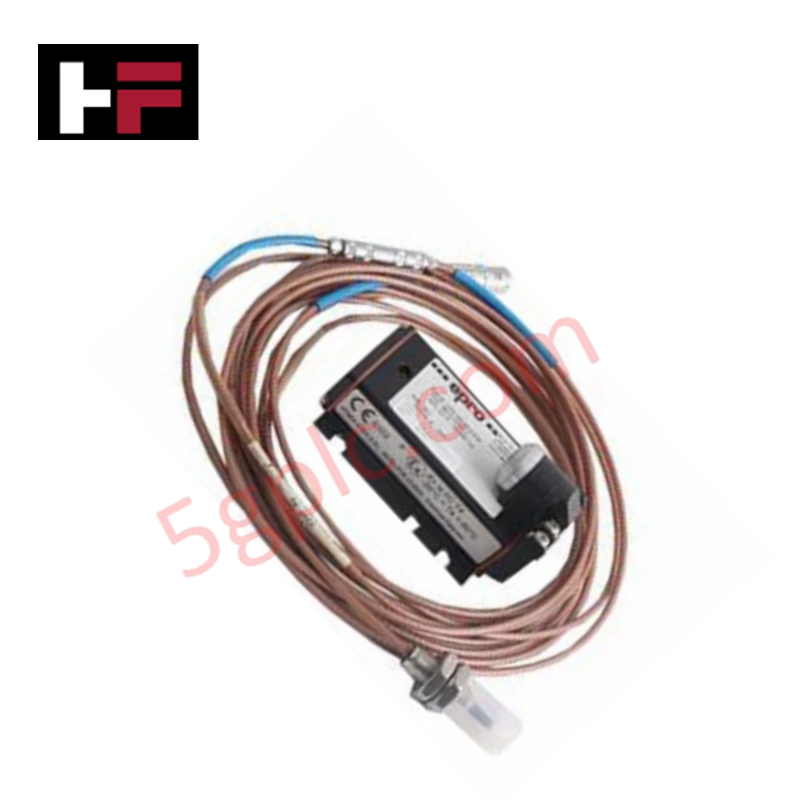

Konfiguriert für die Hochfrequenz-Signalaufbereitung in Schwingungsüberwachungsnetzwerken bietet der Emerson Epro CON041/SF+PR6423/015-111 (CON041/SF) Wirbelstrom-Signalkonverter die direkte physikalische Umsetzung der Linearisierung von Rohsensor-Signalen für die industrielle Wegerfassung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CON041/SF+PR6423/015-111 |
| Marke | Emerson Epro |
| Herkunft | Nicht angegeben |
| Gewicht | 60 Gramm |
| Abmessungen | Gehäuse für DIN-Schienenmontage |
| Betriebstemperatur | -30 °C bis 100 °C |
| Stromverbrauch | -23 VDC bis -32 VDC (oder -21 VDC bis -32 VDC) |
Prozesssteuerung und Signalaufbereitung
Der CON041/SF bietet spezialisierte Signalaufbereitung zur Umwandlung elektromagnetischer Feldschwankungen des PR6423-Sensors in standardisierte Spannungsausgänge. Das Modul verfügt über integrierte 4-20 mA HART-Schleifenprotokollunterstützung, die eine ferngesteuerte Diagnoseüberprüfung und Überwachung der Schleifenintegrität ermöglicht. Zur Sicherstellung der Signalgenauigkeit gewährleistet der Konverter eine strenge Kanal-zu-Kanal-Isolation, die Übersprechen in hochdichten I/O-Konfigurationen verhindert. Darüber hinaus unterstützt das Gerät eine integrierte Kaltstellenkompensation (CJC), die eine stabile Leistung im angegebenen Temperaturbereich sicherstellt.
Häufig gestellte Fragen
F: Ist der CON041/SF Konverter mit Wirbelstromsonden anderer Hersteller als Epro kompatibel?
A: Der CON041/SF ist speziell für die Sensorserien PR6422, PR6423, PR6424, PR6425 und PR6426 ausgelegt. Die Verwendung mit Sensoren außerhalb dieser Familie führt wahrscheinlich zu Signal-Nichtlinearitäten und Messfehlern aufgrund von Impedanzfehlanpassungen.
F: Gibt es spezielle Verdrahtungsvorgaben für die Schraubklemmenanschlüsse?
A: Ja. Verwenden Sie Aderendhülsen für alle Anschlüsse, um einen stabilen elektrischen Kontakt zu gewährleisten. Die Klemmen sind für einen maximalen Querschnitt von 1,5 mm² ausgelegt. Achten Sie darauf, dass der Signalweg von Hochspannungs-Wechselstrom- oder VFD-Kabeln getrennt bleibt, um elektromagnetische Verträglichkeit (EMV) sicherzustellen.
Feldinstallationsrichtlinien
- DIN-Schienenmontage: Montieren Sie das Modul vertikal auf einer Standard-DIN-Schiene mit 35 mm Breite. Sorgen Sie für ausreichende Luftzirkulation um das Gehäuse, um die maximale Umgebungstemperatur von 100 °C einzuhalten.
- Signalabschirmung: Verwenden Sie hochwertige geschirmte verdrillte Leitungen zwischen dem Konverter und dem Steuerungssystem-I/O. Schließen Sie die Abschirmung nur am Instrumenten-Massepunkt des Schaltschranks an, nicht am Modul, um Erdschleifen zu vermeiden.
- Stromversorgung: Überprüfen Sie die Versorgungsspannung vor dem Anschluss. Das Modul unterstützt zwei unterschiedliche Eingangsspannungsbereiche: -23 VDC bis -32 VDC (mit einem Ausgang von -4 VDC bis -20 VDC) oder -21 VDC bis -32 VDC (mit einem Ausgang von -2 VDC bis -18 VDC).
- Anschlüsse: Ziehen Sie alle Schraubklemmen gemäß den Herstellervorgaben an. Prüfen Sie die Aderendhülsen vor dem Einsetzen auf Oxidation, um einen niedrigen Kontaktwiderstand sicherzustellen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
