Produktdetails

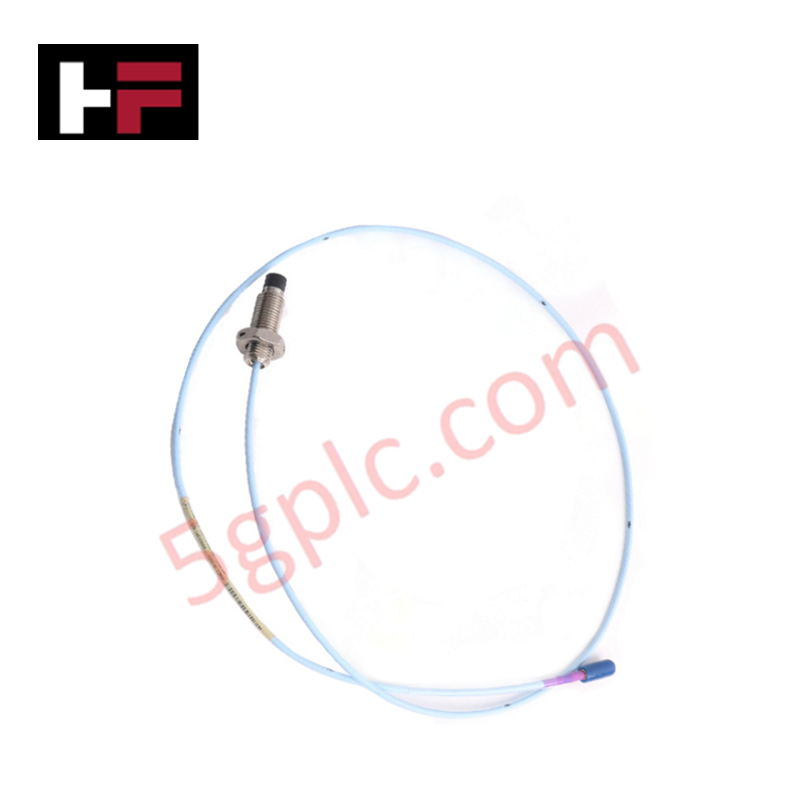

Konfiguriert für die Hochfrequenz-Vibrationssignalübertragung in 3300 XL 11 mm Proximity Transducer Systemen, bietet das Bently Nevada 330730-080-02-05 (330730 Verlängerungskabel) eine direkte physikalische/elektrische Ausführung.
Suffix-Aufschlüsselung & Modellmatrix
| Optionsfeld | Code | Konfigurationsdetails |
|---|---|---|
| Kabellängenoption | 080 | 8,0 Meter (26,2 Fuß) Gesamtkabellänge |
| Stecker- und Kabeloption | 02 | Standardkabel mit Steckerschützern |
| Zulassungsoption | 05 | Mehrere Zulassungen (CSA, ATEX, IECEx) |
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 330730-080-02-05 |
| Marke | Bently Nevada |
| Herkunft | USA |
| Gewicht | 0,36 kg |
| Abmessungen | 8,0 m Kabellänge, 11 mm Systemkompatibilität |
| Betriebstemperatur | -51 °C bis +177 °C (-60 °F bis +351 °F) |
| Stromverbrauch | Passives Kabelkomponent |
| Kapazität | 69,9 pF/m (21,3 pF/ft) typisch |
| Kabelmaterial | 75 Ohm Triaxial, fluorethylenpropylen (FEP) isoliert |
| Steckertyp | ClickLoc Koaxialstecker mit Steckerschützern |
Wirbelstromsonden-Skalierung und Spaltspannungsvalidierung
Das Verlängerungskabel 330730-080-02-05 gewährleistet eine präzise Impedanzanpassung (75 Ohm Triaxial-Design) zwischen der 11 mm Wirbelstromsondenspitze und dem Proximitor-Sensor. Eine unveränderte Gesamtkapazität ist erforderlich, um die lineare Wirbelstromsonden-Skalierung bei 3,94 mV/µm (100 mV/mil) Empfindlichkeit zu erhalten. Eine ordnungsgemäße Signalübertragung über die 8,0 Meter verhindert Verzerrungen bei der Überprüfung der Spaltspannung (-10 VDC nominaler Spaltzielwert) und eliminiert Störunterdrückungsfehler durch Kabelimpedanzänderungen.
Häufig gestellte Fragen
F: Kann das Verlängerungskabel 330730-080-02-05 zum Anpassen an Feldrohrverläufe gekürzt oder gespleißt werden?
A: Nein, eine Änderung der physischen Länge verändert die Gesamtkapazität des Kabels (69,9 pF/m nominal), was die Systemkalibrierung ungültig macht und die Sensorspannungsausgänge verschiebt.
F: Welchen Zweck erfüllen die Option 02 Steckerschützer während der Installation?
A: Option 02 bietet isolierende, flüssigkeitsdichte Hülsen über den Koaxialverbindungspunkten, um Erdschleifen und das Eindringen von Flüssigkeiten an Steckverbindungsstellen zu verhindern.
Feldinstallationsrichtlinien
- Überprüfen Sie die Kabellänge und Stecker vor der Verlegung durch das Feldrohr auf physische Schäden oder Verunreinigungen.
- Halten Sie während der Installation einen Mindestbiegeradius von 25,4 mm (1,0 Zoll) für ungeschützte Triaxialkabel ein, um Beschädigungen der inneren FEP-Isolierung zu vermeiden.
- Drehen Sie ClickLoc Koaxialstecker-Paare sicher zusammen, bis der mechanische Rastpunkt einrastet, und schieben Sie dann den elastomeren Steckerschutz vollständig über die Verbindung.
- Führen Sie Verlängerungskabel in separaten, geerdeten Metallrohren, getrennt von Hochspannungs-Wechselstromleitungen, um elektromagnetische Störungen zu vermeiden.
- Stellen Sie sicher, dass die äußere Abschirmung des Verlängerungskabels elektrisch vom Maschinenrahmen geerdet isoliert ist und nur am Gehäusechassis-Punkt des Proximitor mit Erdung verbunden wird.
