Produktdetails

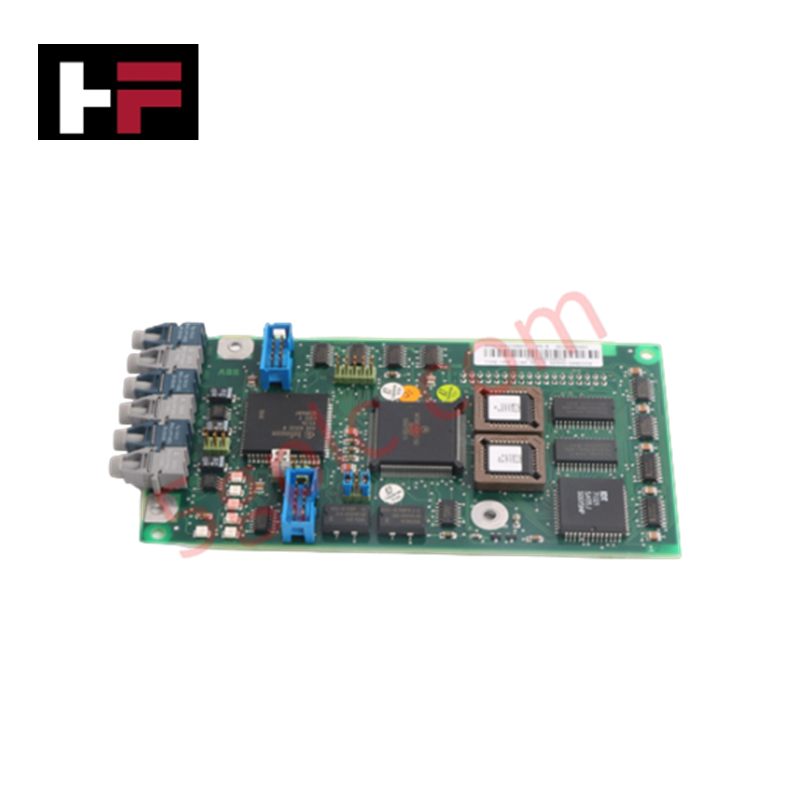

Konfiguriert für lokale Bus-Arbitration und industrielle Kommunikationsschnittstellen in Advant/Master-Antriebsplattformen, bietet das ABB 3ASD399002B20 (YPK 114A Kommunikationsmodul) eine direkte physikalische/elektrische Ausführung. Die Einheit fungiert als dedizierte Kommunikationsplatine (DCB-Platine), die für die Hochgeschwindigkeits-Seriellsignalumsetzung, Backplane-Schnittstellenverwaltung und deterministische Weiterleitung von Nutzdaten über Host-Controller-Knoten verantwortlich ist.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 3ASD399002B20 (YPK 114A) |
| Marke | ABB |
| Herkunft | Schweiz |
| Gewicht | 0,11 kg |
| Abmessungen | 16,6 cm x 8,3 cm x 2,0 cm |
| Betriebstemperatur | 0 bis +55 °C |
| Stromverbrauch | Standard-Backplane-Logikversorgung (5 VDC / 24 VDC Buslast) |
| Produkttyp | Kommunikationsplatine / DCB-Platine |
| Zolltarifnummer | 85389091 |
Backplane-Bus-Kommunikationsgeschwindigkeit & Firmware-Flash-Kompatibilität
Die YPK 114A Kommunikationsplatine ist dafür ausgelegt, direkt mit Host-Antriebssteuerungs-Racks zu kommunizieren und die Backplane-Bus-Kommunikationsgeschwindigkeit zu steuern, um einen Echtzeit-Zyklendatenaustausch zu gewährleisten. Der integrierte Kommunikationscontroller führt deterministische Serialisierung und Hardware-Interrupt-Verifikation durch und stellt dabei eine strikte Firmware-Flash-Kompatibilität über passende Steuerungssoftware-Versionen sicher. Integrierte Signalwege bieten Kanaltrennung und Paketpriorisierung, wodurch Übertragungs-Jitter während kontinuierlicher Industrieprozesse unterdrückt wird.
Häufig gestellte Fragen
F: Was ist die primäre Betriebsfunktion der YPK 114A DCB-Platine im Systemrack? A: Das Modul fungiert als dedizierte digitale Kommunikationsplatine, die serielle Protokollübersetzung, Pufferverwaltung und Backplane-Signalisierung zwischen verbundenen Steuerungsmodulen und Peripheriebussen ausführt.
F: Kann die YPK 114A Kommunikationsplatine während des aktiven Systembetriebs hot-swapped werden? A: Nein, das Entfernen oder Einsetzen des Moduls bei eingeschalteter Backplane ist verboten; die Stromversorgung des Host-Racks muss vor der physischen Installation oder Entnahme abgeschaltet werden, um Buskorruption oder Hardwareschäden zu vermeiden.
F: Wie wird die YPK 114A Leiterplatte mit Strom versorgt? A: Die Platine erhält ihre Betriebsspannung direkt über den mehrpoligen Backplane-Stecker des Racks beim mechanischen Einrasten.
Feldinstallationsrichtlinien
- Schalten Sie das Host-Antriebssystem aus und trennen Sie alle Hauptstromversorgungen, bevor Sie die Platine in das Rackgehäuse einsetzen oder herausnehmen.
- Beachten Sie strenge elektrostatische Entladungs-(ESD)-Schutzmaßnahmen, einschließlich der Verwendung eines geerdeten Handgelenkbandes beim Umgang mit der ungeschirmten Leiterplatte.
- Richten Sie die Leiterplattenkanten an den Führungsschienen des Racks aus und schieben Sie das Modul sanft ein, bis die Backplane-Stecker fest sitzen, ohne übermäßige Kraft anzuwenden.
- Stellen Sie sicher, dass alle Befestigungselemente und Halteschrauben vollständig gesichert sind, um eine durchgehende Rahmenmasse zu gewährleisten.
- Halten Sie die Signalverdrahtung von Hochspannungs-Wechselstrommotorleitungen getrennt, um elektromagnetische Kopplungen in die Kommunikationsleitungen zu vermeiden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
