Produktdetails

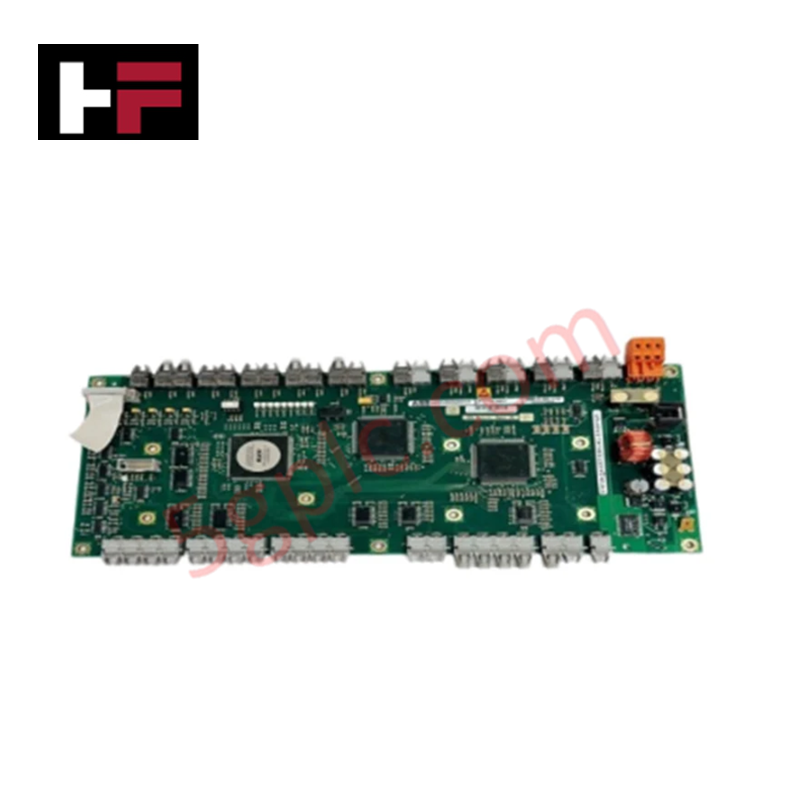

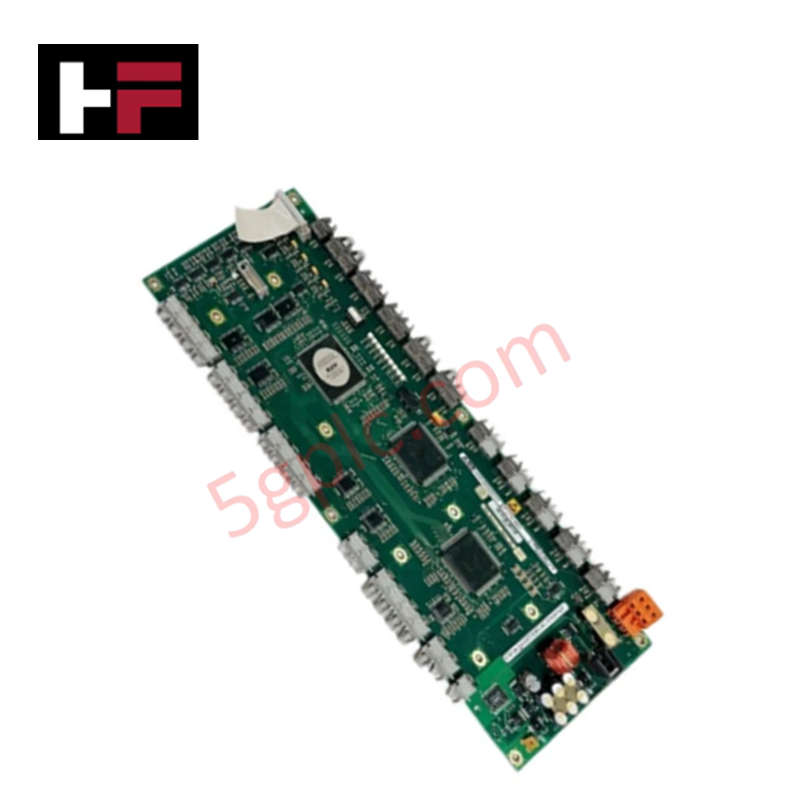

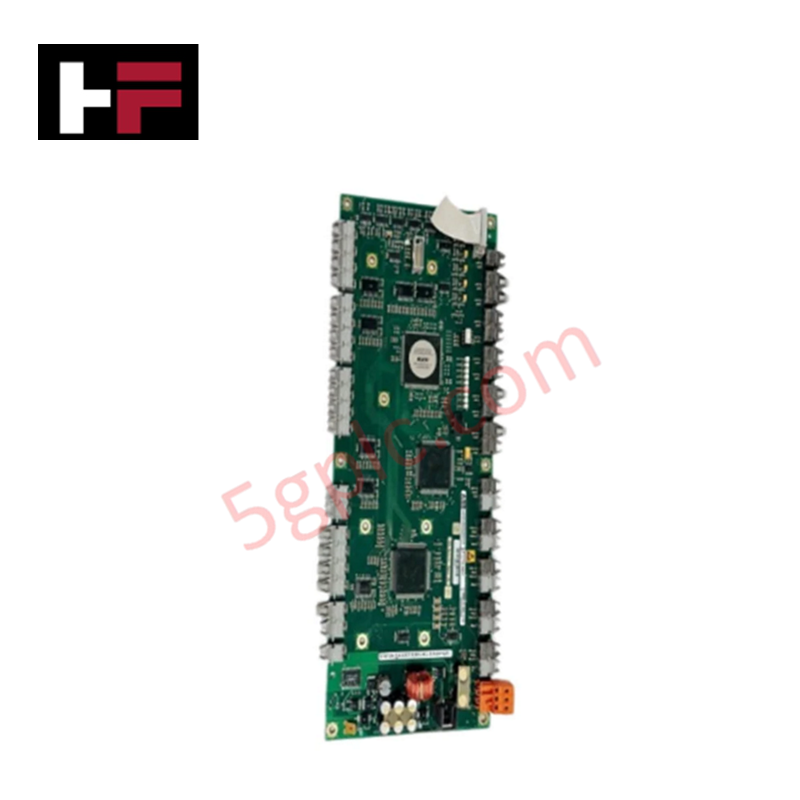

Die ABB UFC718AE101 HIEE300936R0101, auch als UFC718AE101 Hauptschaltungs-Interface-Platine katalogisiert, fungiert als dedizierte Hardwarekomponente für Signalaufbereitung und Systeminterface-Ausführung innerhalb der ABB AC-Antriebsplattformen. Sie ermöglicht die direkte physische Signalverarbeitung zwischen Leistungsschaltungen und Systemsteuerungen, wandelt 24 VDC Eingangsspannung in ein 0-10 VDC Ausgangs-Steuersignal um und treibt dabei eine maximale Laststromstärke von bis zu 1 A. Ausgestattet mit einer integrierten Modbus RTU-Schnittstelle arbeitet die Platine in einem Umgebungstemperaturbereich von -40 °C bis 70 °C und besitzt eine Schutzart IP20.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | UFC718AE101 HIEE300936R0101 |
| Basismodell | UFC718AE101 |
| Marke | ABB |
| Herkunft | Schweiz |
| Gewicht | 0,2 kg |
| Abmessungen | 45,7 x 5,1 x 12,7 cm |
| Betriebstemperatur | -40 °C bis 70 °C |
| Leistungsaufnahme | 24 W (24 VDC bei max. 1 A Last) |
| Eingangsspannung | 24 VDC |
| Ausgangsspannung | 0-10 VDC |
| Maximaler Laststrom | 1 A |
| Kommunikationsschnittstelle | Modbus RTU |
| Schutzart | IP20 |
Backplane-Bus-Kommunikationsgeschwindigkeit und Firmware-Flash-Kompatibilität
Die Architektur der Platine optimiert die Backplane-Bus-Kommunikationsgeschwindigkeit über interne Antriebsbusse, um den Echtzeit-Datenaustausch mit zentralen Steuereinheiten sicherzustellen. Hochgeschwindigkeits-Serienprotokoll-Stacks führen die Modbus RTU-Rahmenverarbeitung ohne Übertragungsverzögerungen aus und gewährleisten Zyklusstabilität auch bei hoher I/O-Dichte. Die integrierte Firmware-Flash-Kompatibilität sorgt für synchronisierte Parameterausführung während der Antriebseinschaltsequenzen und bewahrt Steuerungszustandsparameter bei Systemneustarts.
Häufig gestellte Fragen
F: Welche Abschirmungsanforderungen gelten für den Modbus RTU-Kommunikationsbus?
A: Das Modbus RTU-Netzwerk erfordert ein verdrilltes, geschirmtes Leitungspaar. Der Schirmleiter muss an einem einzigen Punkt mit dem Haupterdungskontakt des Gehäuses verbunden werden, um Erdschleifen zu vermeiden und Signalverzerrungen zu verhindern.
F: Wie ist das 0-10 VDC-Ausgangssignal gegen Überlast geschützt?
A: Der Ausgangskanal ist für einen maximalen Laststrom von 1 A ausgelegt. Das Schaltungsdesign beinhaltet strombegrenzende Funktionen, um die Platine bei externen Verdrahtungsfehlern oder Impedanzabweichungen zu schützen.
Feldinstallationsrichtlinien
- Stellen Sie sicher, dass alle Hauptstromquellen des AC-Antriebs und die Hilfsversorgung mit 24 VDC vor der Installation oder Wartung der Interface-Platine vollständig spannungsfrei sind.
- Montieren Sie die Platine in einem Gehäuse mit Schutzart IP54 oder höher, wenn sie in Umgebungen mit Feuchtigkeit, leitfähigem Staub oder korrosiven Gasen betrieben wird, da die Einheit selbst nur IP20 besitzt.
- Vergewissern Sie sich, dass die Signalverkabelung einen Mindestabstand von 200 mm zu Hochspannungs-AC-Motorleitungen und Stromkabeln einhält, um elektromagnetische Kopplung zu vermeiden.
- Sichern Sie alle Befestigungselemente, um die Erdung des Gehäuses über die physischen Halterungen der Platine zu gewährleisten.
