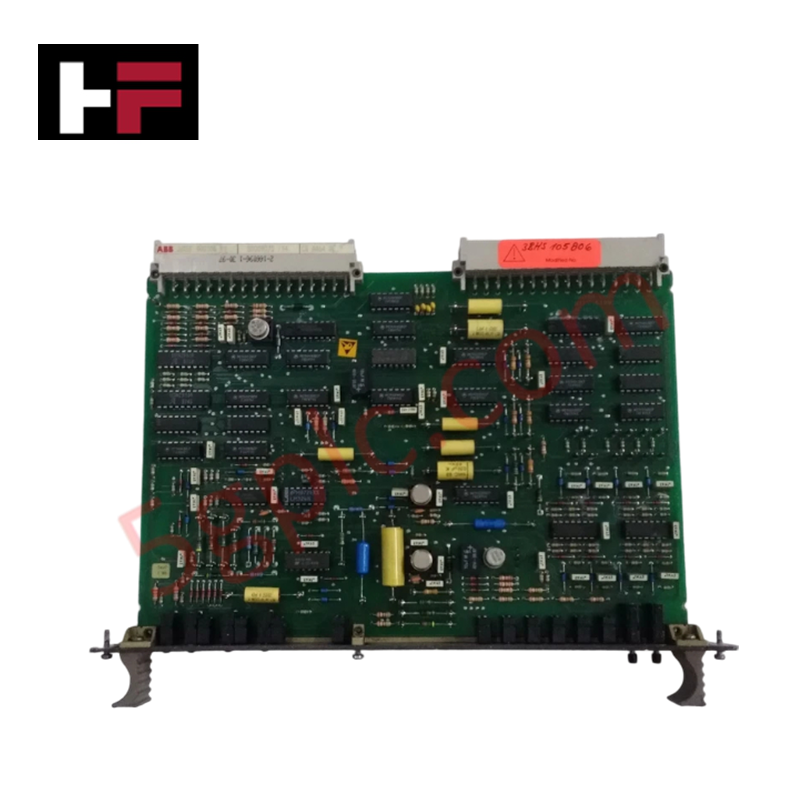

ABB CS A464AE HIEE400106R0001 Leiterplatte

Konfiguriert für Signalweiterleitung, Überwachung von Turbinenparametern und Ausführung von Regelkreisen in ABB Procontrol P14 OPC-Plattformen, bietet die ABB CS A464AE HIEE400106R0001 (CS A464AE Leiterplatte) eine direkte physikalische/elektrische Ausführung. Die Steuerplatine verarbeitet Feldeingänge von Drehzahl-, Druck- und Temperatursensoren, um Regelkreisalgorithmen auszuführen. Sie wandelt Sensoreingänge in proportionale Steuerungsausgänge um, um Ventilstellungsregelkreise und elektro-hydraulische Aktuatoren in den Turbinensteuerungs-Subracks anzusteuern.

Hardware-Spezifikationen

Backplane-Bus-Kommunikationsgeschwindigkeit und Firmware-Flash-Kompatibilität

Die CS A464AE Steuerplatine kommuniziert über die interne Procontrol P14 Busstruktur und gewährleistet dabei die hohe Backplane-Bus-Kommunikationsgeschwindigkeit, die für schnelle Reaktionszyklen der Turbinenregler erforderlich ist. Die integrierte Firmware-Flash-Kompatibilität garantiert die deterministische Ausführung gespeicherter Steuerungsroutinen und Konfigurationsparameter über Neustartzyklen hinweg. Die interne Bus-Arbitrierungslogik minimiert Verarbeitungsverzögerungen zwischen Eingangserfassungskanälen und Systemausgangstreibern.

Häufig gestellte Fragen

F: Kann die CS A464AE Steuerplatine im laufenden Betrieb (Hot-Swap) ausgetauscht werden, während das Subrack unter Spannung steht?

A: Nein. Die Stromversorgung der Subrack-Rückwand muss vollständig getrennt sein, bevor das Modul entfernt oder eingesetzt wird, um elektrische Lichtbögen an den Rückwandsteckverbindern und mögliche Kommunikationsbusfehler zu vermeiden.

F: Wie werden Drehzahl- und Drucksensor-Signale innerhalb der Platinen-Schaltung isoliert?

A: Die Platine verfügt über galvanische Trennung und Signalfilterkomponenten an den Eingangskanälen, um elektrische Feldtransienten von der Kernverarbeitungslogik fernzuhalten.

F: Welches Systemgehäuse wird für die Installation dieser Leiterplatte benötigt?

A: Die Platine ist für die direkte Steckplatzmontage in Standard-ABB Procontrol P14 Subracks ausgelegt, die mit Kartenführungen und Mehrpol-Rückwandsteckdosen ausgestattet sind.

Feldinstallationsrichtlinien

1. Alle elektrischen Stromversorgungen des Procontrol P14 Subracks vor Einsetzen oder Wartung der Platine trennen.
2. Die Kanten der Leiterplatte mit den oberen und unteren Kartenführungen des zugewiesenen Subrack-Steckplatzes ausrichten.
3. Die Platine gleichmäßig in das Gehäuse schieben, bis der hintere Mehrpolstecker vollständig in die Rückwandbuchse einrastet.
4. Die oberen und unteren Frontplattenbefestigungsschrauben mit 0,4 Nm anziehen, um die Platine gegen Betriebserschütterungen zu sichern und die Rahmenmasse sicherzustellen.
5. Drehzahl-, Temperatur- und Drucksensorkabel mit geschirmten verdrillten Adern anschließen, dabei die Kabelschirme am Schalttafel-Masseanschluss beenden, um hochfrequente elektrische Störungen zu unterdrücken.
