Produktdetails

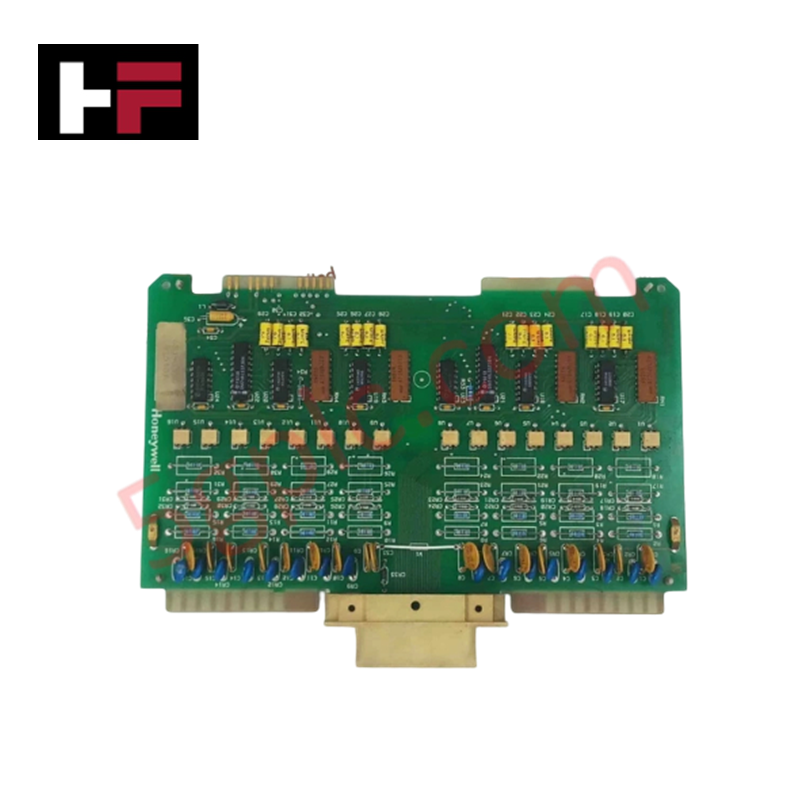

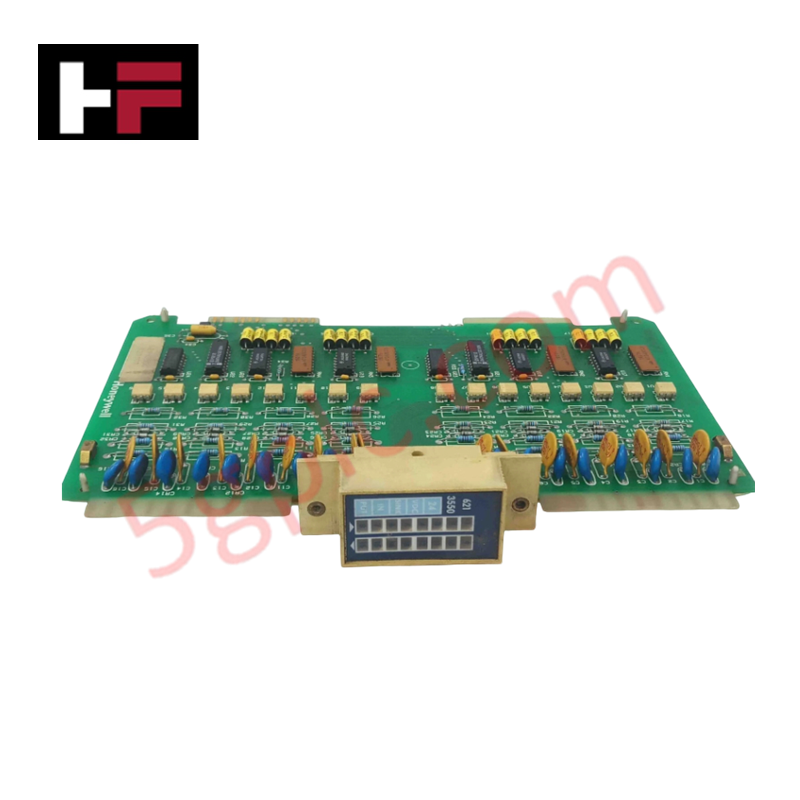

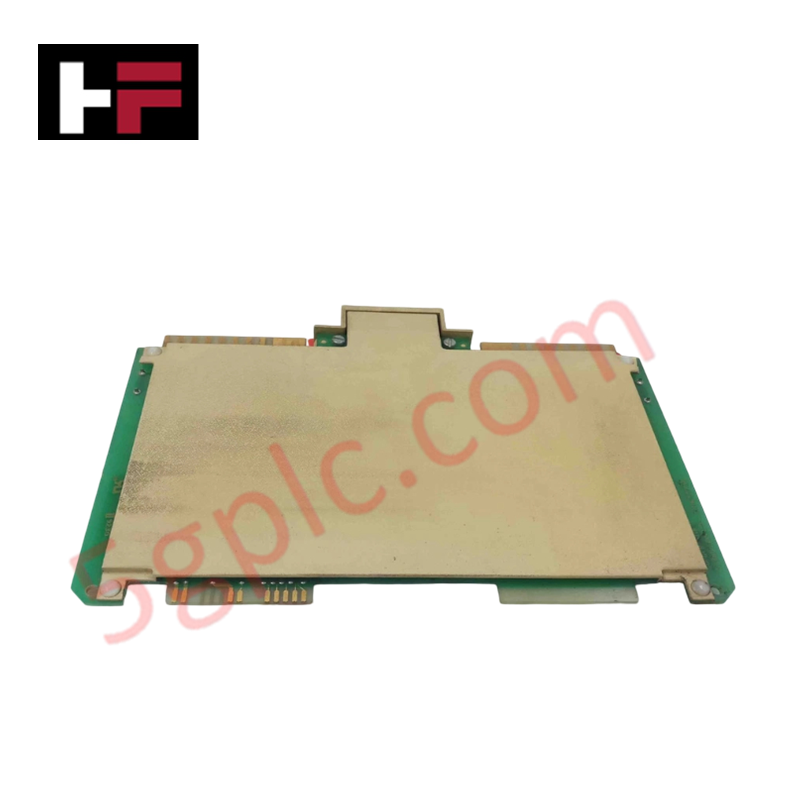

Konfiguriert für die hochdichte Signalerfassung in IPC 620/621 Steuerungsplattformen bietet das Honeywell 621-3550 (621-3550 Digitales Eingangsmodul) die direkte physikalische Signalverarbeitung für sechzehn diskrete Feldgeräte. Die Hardware wandelt eingehende Spannungszustände von Schaltern und Relaiskontakten in Logikpegel-Signale um und nutzt dabei eine interne optische Trennung, um Feldschaltungen von der Backplane-Steuerelektronik zu entkoppeln.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 621-3550 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,57 lbs |
| Abmessungen | 145 x 100 x 30 mm |
| Betriebstemperatur | 0 °C bis 60 °C |
| Stromverbrauch | ~7 mA pro Kanal |
| Eingangskanäle | 16 |
| Eingangsspannung | 24 VDC nominal |
| Logik-ON-Schwelle | >= 19 VDC |
| Logik-OFF-Schwelle | <= 5 VDC |
| Ansprechzeit | < 5 ms |
4-20 mA HART und Kanaltrennungstechniken
Das 621-3550 Modul integriert eine fortschrittliche Kanal-zu-Kanal-Isolationsarchitektur, um die Ausbreitung von Gleichtaktstörungen zwischen diskreten Eingangsschleifen zu verhindern. Während die Hauptfunktion die digitale Zustandsüberwachung ist, ist die Eingangsschaltung so ausgelegt, dass die Signalqualität gegenüber industriellen elektromagnetischen Störungen erhalten bleibt. Das Modul verwendet strenge Schwellenwert-Erkennung, um gültige Signalübergänge von Transienten zu unterscheiden und gewährleistet, dass der Logikzustand auch in Umgebungen mit hohem Potenzial für Massewackeln oder induzierte Spannungsspitzen stabil bleibt.
Häufig gestellte Fragen
F: Unterstützt das 621-3550 Hot-Swapping während des aktiven Controller-Betriebs?
A: Nein. Die IPC 621 Systemarchitektur erfordert, dass der Controller sich in einem inaktiven oder ausgeschalteten Zustand befindet, bevor das 621-3550 Modul eingesetzt oder entfernt wird, um Backplane-Busfehler oder mögliche Schäden an den Modulanschlüssen zu vermeiden.
F: Wie sollte die Feldverkabelung bezüglich der 24 VDC Masse gehandhabt werden?
A: Stellen Sie sicher, dass die für Feldgeräte verwendete 24 VDC Masse auf derselben Masseebene wie die Modulstromversorgung bezogen ist, um Potenzialunterschiede zu minimieren, die sonst zu ungenauer Logikzustandserkennung führen könnten.
Richtlinien für die Feldinstallation
- Umgebungsvorbereitung: Stellen Sie sicher, dass das Modul in einem NEMA-zertifizierten Gehäuse installiert wird, das eine Umgebungstemperatur zwischen 0 °C und 60 °C aufrechterhält.
- Montage: Richten Sie das Modul am vorgesehenen Steckplatz im IPC-Rack aus. Stellen Sie sicher, dass der Backplane-Stecker vollständig eingesteckt ist, um eine niederohmige Kommunikation zwischen Modul und CPU zu gewährleisten.
- Abschirmung und Erdung: Verwenden Sie geschirmte verdrillte Leitungen für alle digitalen Eingänge. Schließen Sie die Kabelschirme am vorgesehenen Chassis-Massepunkt an, um elektrostatische Störungen zu minimieren.
- Kabelabschluss: Vergewissern Sie sich, dass kein einzelnes Eingangssignal die angegebenen Spannungswerte überschreitet, um die Aktivierung interner Überspannungsschutzschaltungen zu vermeiden, die die Modulleistung beeinträchtigen könnten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
