Produktdetails

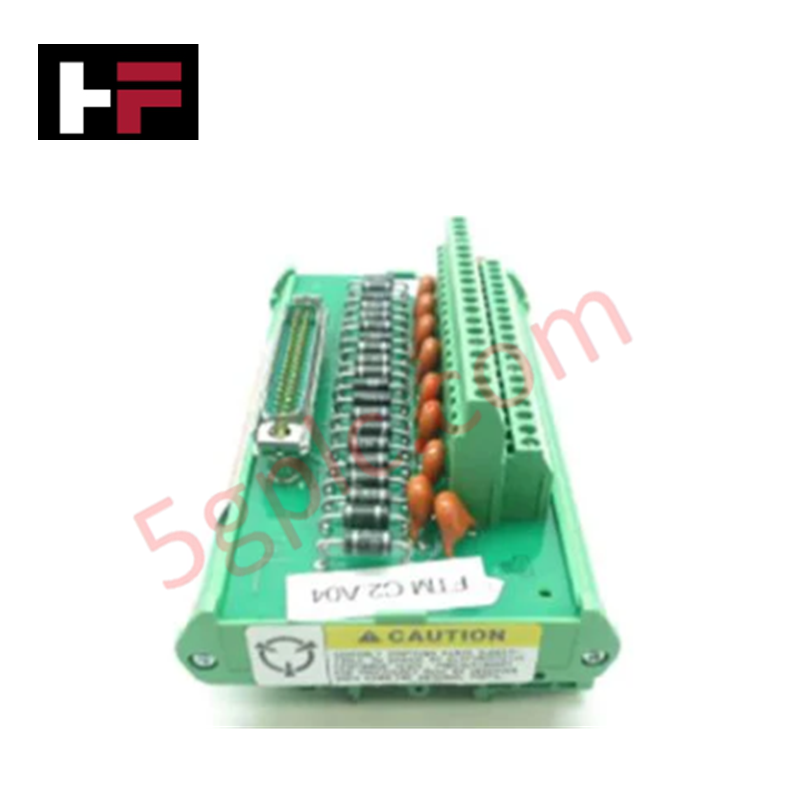

Konfiguriert für analoge Signalschnittstellen in Steuerungsnetzwerken, bietet das Woodward 5437-524 (5437-524 Analoges Feldanschlussmodul) die direkte physische Ausführung der Sensor-Signalaufbereitung und Verdrahtungsanschlüsse über eine 37-polige Steckverbindung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 5437-524 |
| Marke | Woodward |
| Herkunft | USA |
| Steckverbindungstyp | 37-polig |
| Anschlusstyp | Schraubklemme |
Rückkopplungsreaktion des Aktuators und Wärmeableitungsprofile des Kühlkörpers
Das 5437-524 fungiert als Schnittstellenknoten für analoge Ein- und Ausgangsschleifen und ermöglicht die Umwandlung von feldübertragenen Variablen in Signale, die mit dem zentralen Steuerprozessor kompatibel sind. Das Modul beinhaltet eine interne Signalaufbereitung, einschließlich Filterung und Linearisierung, um die Signalgenauigkeit vor der Verarbeitung sicherzustellen. Die Wärmeableitungsprofile des Kühlkörpers werden über das Gehäuse verwaltet, um die Stabilität der Komponenten während des Dauerbetriebs zu gewährleisten. Das Hardware-Design unterstützt eine stabile Rückkopplungsreaktion der Aktuatorschleife, indem Signalabschwächung und Störgeräusche im Übertragungsweg minimiert werden. Durch die Verwendung standardisierter Schraubklemmenanschlüsse gewährleistet das Modul eine robuste elektrische Verbindung für empfindliche analoge Variablen wie Temperatur-, Druck- und Durchflussschleifen.
Häufig gestellte Fragen
F: Erfordert die 37-polige Steckverbindung bei der Ersetzung älterer Anschlussmodule eine spezifische Pinbelegung?
A: Ja. Obwohl die 37-polige Steckverbindung eine standardisierte physische Verbindung bietet, können die einzelnen Pinbelegungen zwischen den Modulversionen variieren. Bitte konsultieren Sie das systemspezifische Verdrahtungsschema, um die Schnittstellenkompatibilität vor der Installation zu überprüfen.
F: Ist dieses Modul in der Lage, sowohl passive als auch aktive analoge Schleifensignale zu verarbeiten?
A: Das Modul ist für allgemeine analoge Schnittstellen ausgelegt. Prüfen Sie, ob die spezifische Eingangskonfiguration eine externe Schleifenversorgung benötigt oder ob sie eine Anregung bereitstellt, bevor Sie aktive Feldtransmitter anschließen, um Überspannungsschäden zu vermeiden.
Feldinstallationsrichtlinien
- Montage: Befestigen Sie das Modul im vorgesehenen Schrankraum. Stellen Sie sicher, dass die Montagefläche einen Weg zum Schutzleiter (PE) des Schranks für elektromagnetische Abschirmung bietet.
- Verdrahtung: Schließen Sie die Feldverdrahtung über die Schraubklemmen an. Ziehen Sie diese mit dem empfohlenen Drehmoment an, um eine langfristige Verbindungsintegrität bei Vibrationen zu gewährleisten.
- Abschirmung: Schließen Sie alle Kabelabschirmungen an der vorgesehenen Erdungsschiene im Schrank an. Vermeiden Sie das Durchschleifen von Abschirmungen zwischen Schleifen, um Erdschleifen zu verhindern, die Störungen im analogen Signalweg verursachen können.
- Inspektion: Überprüfen Sie die Durchgängigkeit zwischen dem Feldgerät und den Moduleingangskanälen, bevor Sie die Steuerlogik initialisieren. Stellen Sie sicher, dass alle Anschlussverbindungen frei von Isolationsrückständen sind.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
