Produktdetails

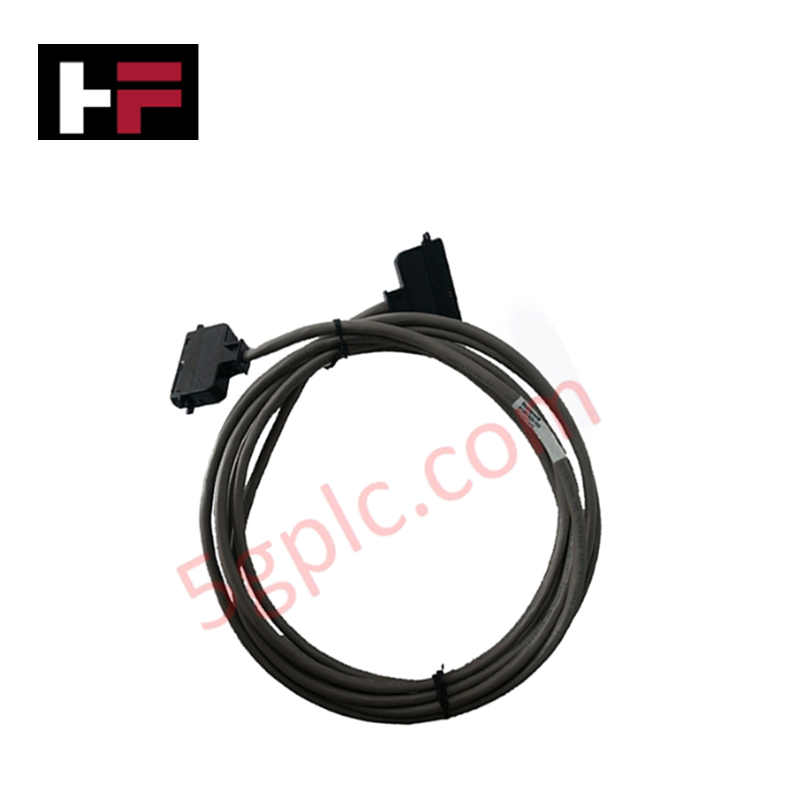

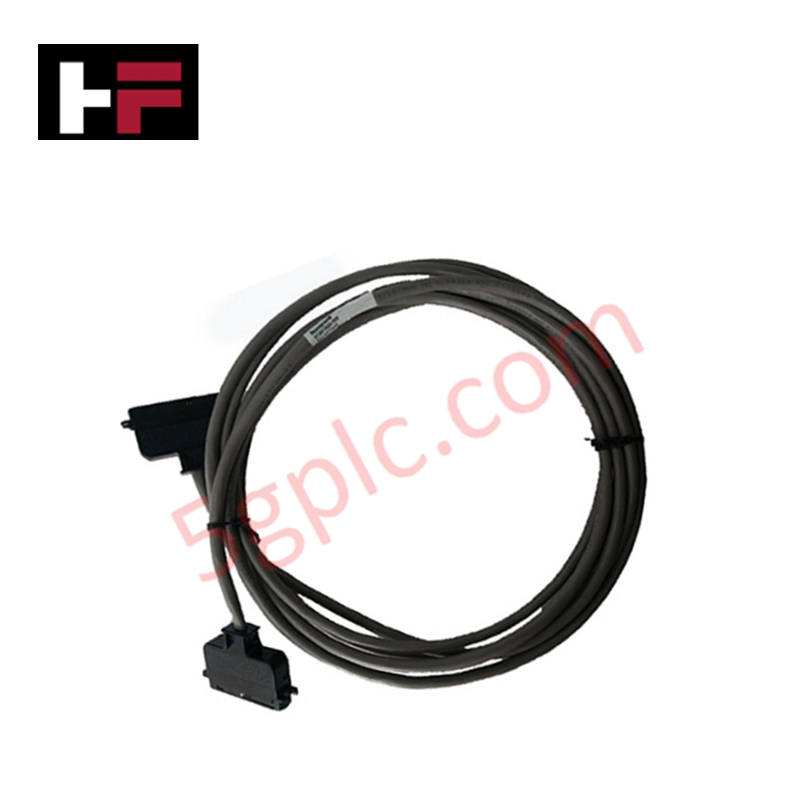

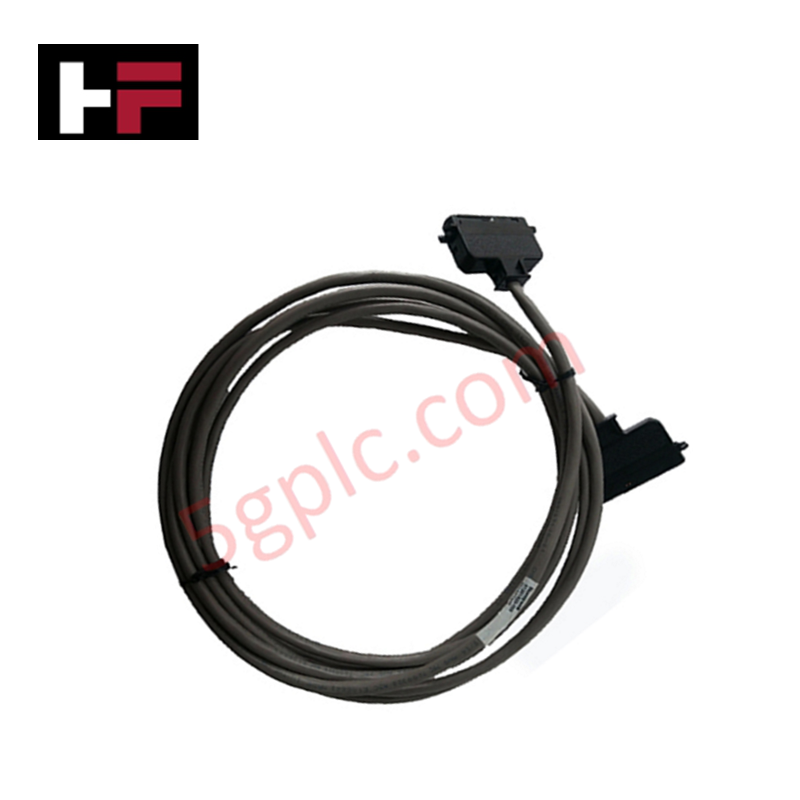

Das Honeywell 51308112-005, auch als koaxiales Kabelset 51308112 katalogisiert, dient als dedizierte Hardwarekomponente zur Übertragung von Local-Control-Network-Signalen innerhalb der Honeywell-Plattformen TDC 3000 und Experion PKS.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51308112-005 |
| Marke | Honeywell |
| Basismodell | 51308112 |
| Produkttyp | Koaxiale Kabelsets |
| Kabeltyp | Doppelt geschirmte RG-6-Koaxialleitung |
| Impedanz | 75 Ohm |
| Steckertyp | BNC-Stecker |
| Herkunft | USA |
| Gewicht | 0,8 kg (netto) / 2,0 kg (Versand) |
| Abmessungen | Standardlänge für LCN-Verbindungskabel |
| Betriebstemperatur | -20 °C bis +70 °C |
| Leistungsaufnahme | Passives physisches Übertragungsmedium |
| Systemkompatibilität | Honeywell TDC 3000 / Experion PKS LCN-Knoten |
Kanal-zu-Kanal-Isolierung und Verarbeitung des Schleifenprotokolls
Das koaxiale Kabelset 51308112-005 ermöglicht eine deterministische Verbindung auf der physikalischen Ebene über die redundanten LCN-Netzwerkstränge „A“ und „B“. Die mit einer Doppelschirmung zur Unterdrückung hochfrequenter elektromagnetischer Störungen ausgeführte Kabelkonstruktion bewahrt die Signalintegrität in I/O-Schränken mit hoher Packungsdichte und in Schnittstellen-Racks von DCS-Leitständen. Das Kabelset arbeitet zusammen mit Gateways für 4-20-mA-HART-Schleifenprotokolle und gewährleistet eine Kanal-zu-Kanal-Isolierung sowie eine rauscharm arbeitende Token-Passing-Übertragung, ohne Erdschleifen zwischen den Knoten zu erzeugen.
Häufig gestellte Fragen
F: Welche physischen Steckverbinder sind am LCN-Kabelset 51308112-005 angebracht?
A: Das Kabelset verfügt über standardmäßige BNC-Stecker, die für die direkte Verbindung mit Media Adapter Units (MAU) und Transceiver-Anschlüssen von LCN-Knoten ausgelegt sind.
F: Wie verhindert die Kabelkonstruktion eine Verschlechterung der Kommunikation in störungsreichen DCS-Umgebungen?
A: Die Doppelschirmung entlang der Koaxialleitung unterdrückt äußere elektromagnetische Störungen und hochfrequente Interferenzen und erhält einen konstanten Pfad mit 75-Ohm-Impedanz für den LCN-Token-Passing-Datenverkehr.
Richtlinien für die Installation vor Ort
- Einrasten der BNC-Stecker: Drehen und verriegeln Sie die BNC-Bajonettstecker fest an den Transceiver-Anschlüssen der Knoten, um einen niederohmigen HF-Erdungspfad sicherzustellen.
- Schutz des Biegeradius: Halten Sie bei der Führung durch das Panel einen Mindestbiegeradius von mindestens dem 10-Fachen des Kabeldurchmessers ein, um ein Quetschen des Dielektrikums und eine Veränderung der Leitungsimpedanz zu verhindern.
- Vermeidung von Erdschleifen: Stellen Sie sicher, dass die Kabelschirmung ausschließlich über die dafür vorgesehenen Erdungspunkte der Media Adapter Unit (MAU) geerdet wird und nicht über Metallteile des Zwischenschranks.
- Trennung in Kabelkanälen: Verlegen Sie Koaxial-Signalleitungen in separaten Niederspannungs-Installationskanälen und halten Sie ausreichend Abstand zu Hochspannungs-Wechselstromverteilungen.
