Produktdetails

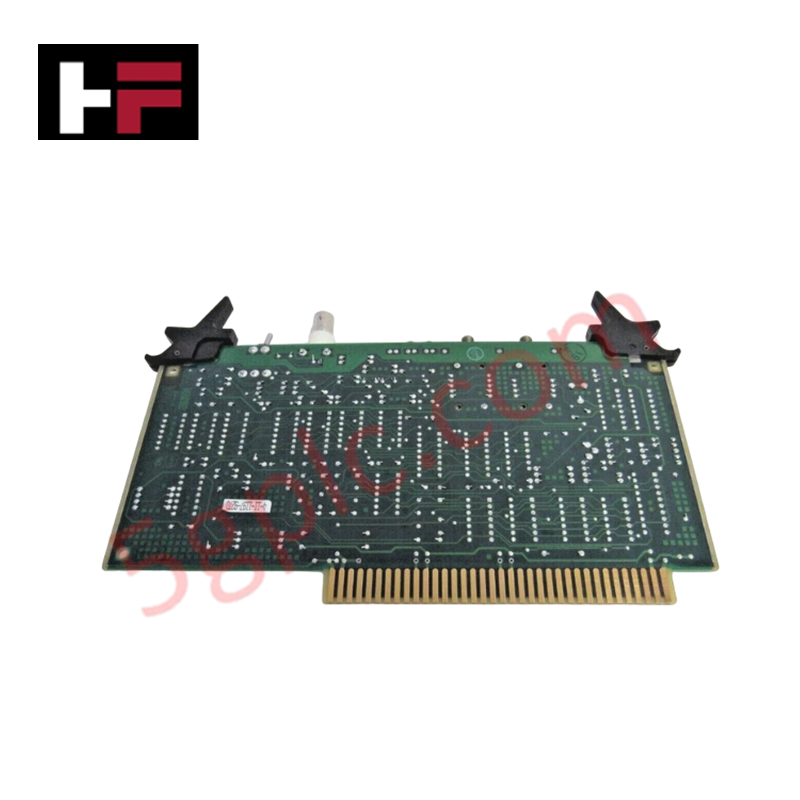

Konfiguriert für die Local Control Network (LCN)-Erweiterung in TDC 3000 verteilten Steuerungssystemarchitekturen bietet das Honeywell 51304540-100 (51304540-100) LCNE2 Paddle-Board die direkte physische/elektrische Ausführung der Glasfasersignalkonvertierung. Diese Hardwarekomponente dient als dedizierte Schnittstelle zur Erweiterung des LCN-Backbones und ermöglicht die Hochgeschwindigkeits-Datenübertragung zwischen Steuerprozessoren und entfernten Feldknoten.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51304540-100 |
| Marke | Honeywell |
| Abmessungen | Standard-Paddle-Board-Formfaktor |
| Betriebstemperatur | Siehe technisches Systemhandbuch |
| Stromverbrauch | Abhängig vom Host-I/O-Rack |
| Leistung | 20 MHz Verarbeitungsgeschwindigkeit; 16 Eingangs- / 16 Ausgangskanäle |
Kaltstellenkompensation (CJC) und Kanal-zu-Kanal-Isolation
Das 51304540-100 LCNE2 Paddle-Board integriert ein hochdichtes I/O-Management innerhalb der TDC 3000 Umgebung. Um die Signalqualität über seine 16 Eingangs- und 16 Ausgangskanäle zu gewährleisten, verwendet das Board eine Kanal-zu-Kanal-Isolation, um die mögliche Ausbreitung elektrischer Fehler zu verhindern. In Konfigurationen, bei denen diese Kanäle mit analogen Sensorsignalschleifen verbunden sind, unterstützt das Board die erforderliche Präzision für die nachgelagerte Verarbeitung, wie beispielsweise die Kaltstellenkompensation (CJC) für Temperaturelemente. Die Integration von SMA-Glasfasersteckverbindern gewährleistet zudem elektromagnetische Immunität für die Langstrecken-Datenübertragung und bewahrt die deterministische Natur des Steuerungsnetzwerks.
Häufig gestellte Fragen
F: Unterstützt das 51304540-100 Hot-Swapping im I/O-Rack?
A: Hot-Swapping-Fähigkeiten werden strikt durch das Backplane des Host-I/O-Racks und die Firmware-Version des lokalen Controllers definiert. Stellen Sie sicher, dass das System für den Live-Modulwechsel konfiguriert ist, bevor Sie Wartungsarbeiten durchführen, um Unterbrechungen der CPU-Kommunikation zu vermeiden.
F: Ist der 16 KB EEPROM benutzerprogrammierbar?
A: Der EEPROM wird hauptsächlich für die Board-Konfiguration und die Speicherung von Diagnosedaten verwendet, die von den LCN-Schnittstellenprotokollen benötigt werden. Eine Änderung dieses Speichers durch den Benutzer wird nicht unterstützt und kann zum Verlust modulspezifischer Kalibrierdaten führen.
Feldinstallationsrichtlinien
- Umgang mit Glasfasern: Überprüfen Sie die SMA-Glasfasersteckverbinder vor dem Verbinden auf Verunreinigungen. Reinigen Sie die Ferrulenden mit zugelassenem optischem Lösungsmittel und fusselfreien Tüchern, um Signalabschwächungen durch Staub oder Öle zu vermeiden.
- Mechanisches Einsetzen: Richten Sie das Paddle-Board an den Führungsschienen des Racks aus, bevor Sie den Backplane-Stecker einstecken. Stellen Sie sicher, dass das Modul fest eingeschoben wird, bis der Verriegelungsmechanismus einrastet, um eine unterbrochene Verbindung durch mechanische Vibrationen zu verhindern.
- Abschirmung und Erdung: Stellen Sie sicher, dass das Gehäuse des I/O-Racks ordnungsgemäß mit dem Schutzleiter (PE) verbunden ist. Dies ist zwingend erforderlich, um die elektrische Isolierung des Paddle-Board-Schaltkreises aufrechtzuerhalten.
- Kabelverlegung: Verlegen Sie die Glasfaserkabel unter strikter Einhaltung des minimalen Biegeradius. Scharfe Biegungen führen zu Signalverlusten und möglichen Mikrorissen im Faserkern, was zu Netzwerkkommunikationsausfällen führen kann.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
