Produktdetails

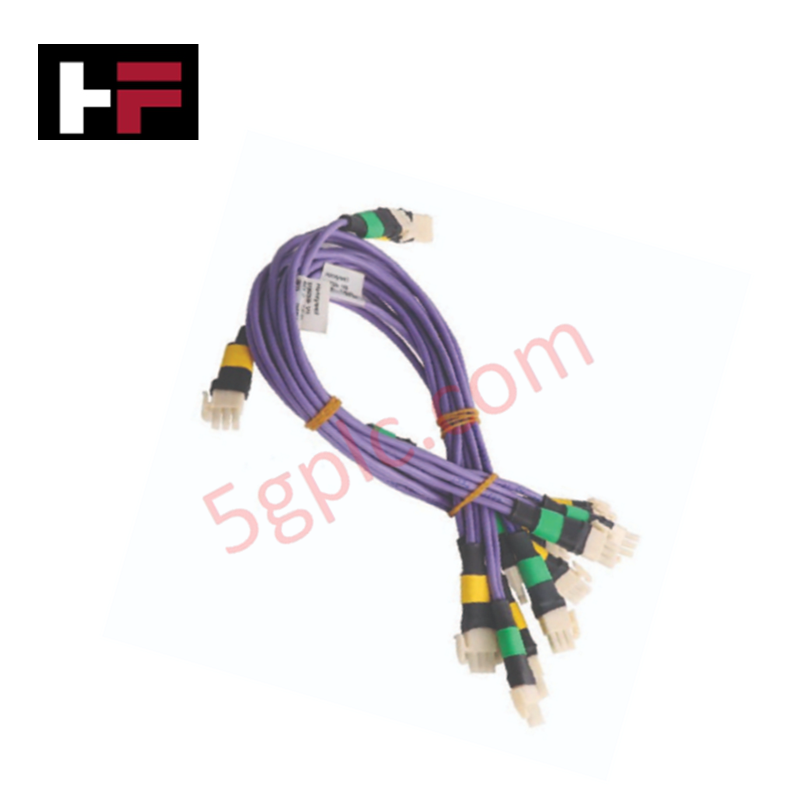

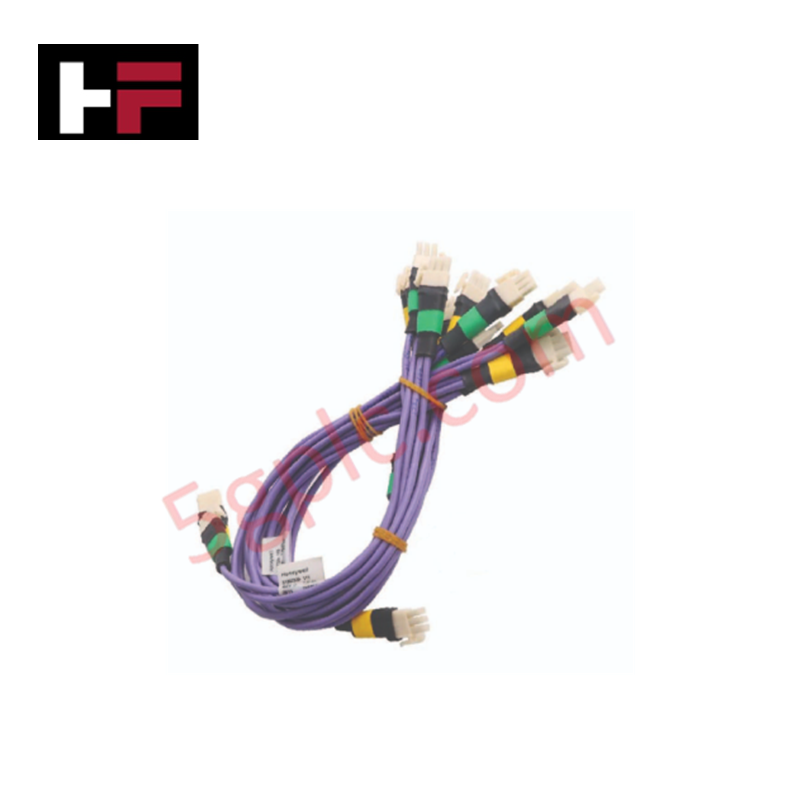

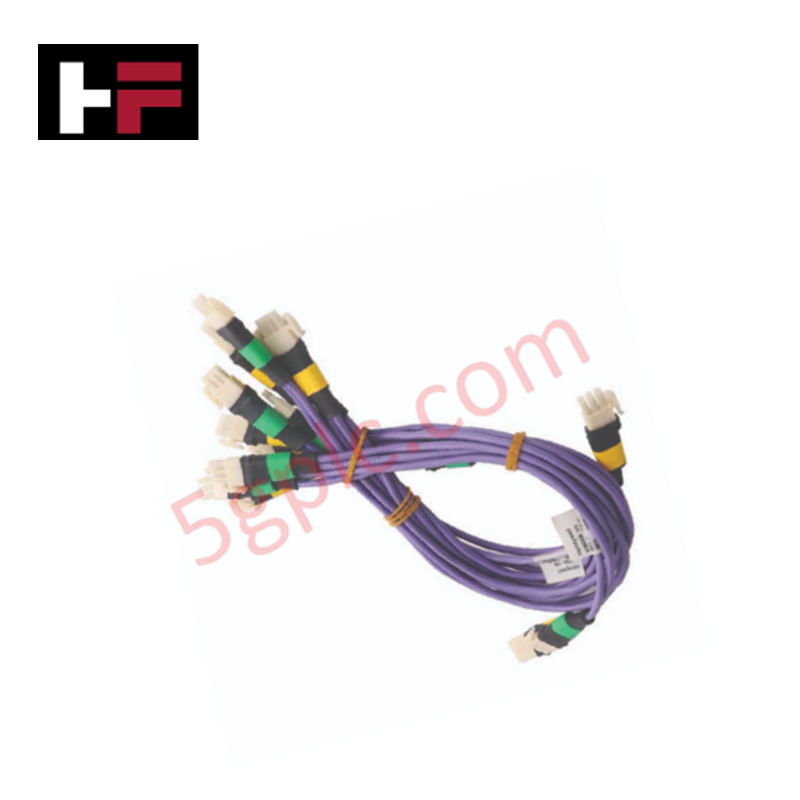

Das Honeywell 51202971-110, auch als 51202971-110 I/O-Link-Kabel katalogisiert, dient als dedizierte Hardwarekomponente für die Hochgeschwindigkeitskommunikation über den digitalen I/O-Bus innerhalb der Honeywell-Plattformen TDC 3000 und Experion PKS.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51202971-110 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,2 kg |
| Abmessungen | Standardlänge zwischen Modulen im Schaltschrank |
| Betriebstemperatur | -10 bis +55 deg C |
| Leistungsaufnahme | Passive Buskabelbaugruppe |
| Kabeltyp | Hochgeschwindigkeitskabel für die I/O-Link-Schnittstelle |
| Abschirmung | EMI/RFI-resistente, geschirmte Ausführung |
| Signalprotokoll | Proprietäre digitale I/O-Buskommunikation |
| Systemkompatibilität | Honeywell TDC 3000 und Experion PKS |
4-20-mA-HART-Loop-Protokoll und Kanalisolierung
Die geschirmte Leiteranordnung gewährleistet ein deterministisches Bustiming zwischen Controllerknoten und Kanälen der Universal-I/O-Module. Die schützende äußere Abschirmung weist hochfrequente industrielle Störungen zurück und verhindert die Beeinträchtigung des digitalen Datenverkehrs über die System-Backplane. Die Isolierung zwischen den Kanälen bleibt über die Feldanschlussbaugruppen hinweg erhalten, sodass digitale HART-Diagnosedaten und analoge Prozessvariablen, die über das 4-20-mA-HART-Loop-Protokoll moduliert werden, ohne Signalverzerrung oder Verschiebungen des Erdpotenzials transparent übertragen werden können.
Häufig gestellte Fragen
F: Welcher primäre Datensignaltyp wird über die Kabelbaugruppe 51202971-110 übertragen?
A: Das Kabel überträgt digitale I/O-Kommunikationsrahmen zwischen Feld-I/O-Modulen und zentralen Prozesscontrollern.
F: Wie widersteht die Kabelkonstruktion hohen elektromagnetischen Störungen in industriellen Schaltschränken?
A: Eine integrierte EMI-Abschirmung mit niedriger Impedanz isoliert die internen Datenpaare von externen elektromagnetischen Feldern, die durch in der Nähe befindliche Schaltgeräte verursacht werden.
F: Kann diese Kabelbaugruppe direkt in ungeschützten Außenbereichen installiert werden?
A: Nein, die Kabelbaugruppe ist für industrielle Steuerungsgehäuse in Innenbereichen ausgelegt und erfordert für den Einsatz im Außenbereich ein externes Schutzrohr oder Anschlusskästen.
Richtlinien für die Installation vor Ort
- Führen Sie das Kabel durch dafür vorgesehene Kabelkanäle für Niederspannungsleitungen und halten Sie es von Wechselstromleitungen und Ausgangsleitungen von Antrieben getrennt.
- Richten Sie die mehrpoligen Steckerleisten exakt an den passenden Buchsen an den Baugruppen von Controller- und I/O-Modulbasen aus.
- Stecken Sie die Verbinder vollständig ein, bis die Verriegelung oder die seitlichen Rastverschlüsse einrasten, um ein durch Vibrationen verursachtes Lösen zu verhindern.
- Stellen Sie sicher, dass die Ableitung der Kabelschirmung an einem einzigen Erdungspunkt mit der Haupterdungsschiene des Systemschaltschranks verbunden ist.
- Vermeiden Sie beim Verlegen im Schaltschrank enge Biegeradien, um eine Beschädigung der internen Leiter oder Impedanzänderungen zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
