Produktdetails

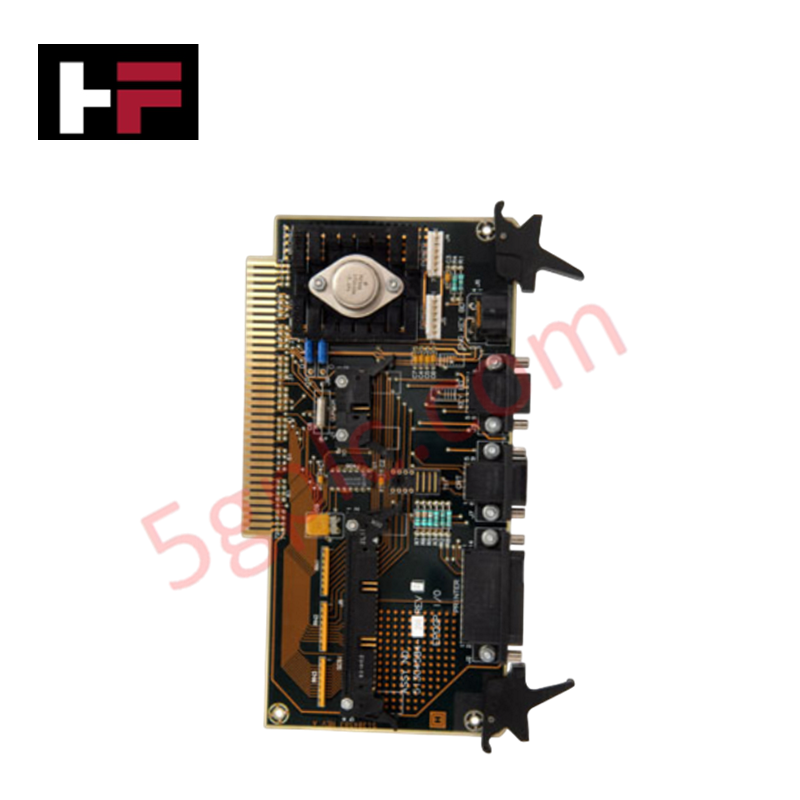

Für die Signalführung der Peripherieschnittstellen in Honeywell Universal Station-Knoten konfiguriert, ermöglicht die Honeywell 51304584-300 (51304584 EPDGP-I/O-Platine) die direkte physische/elektrische Ansteuerung der Video-, Tastatur-, Cursor- und Laufwerkskommunikation in Z-Console-Architekturen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51304584-300 |
| Marke | Honeywell |
| Herkunft | USA |
| Betriebstemperatur | 0 Grad C bis +50 Grad C |
| Leistungsaufnahme | Max. 15 W an den Versorgungsschienen der Backplane |
| Systemkompatibilität | Honeywell Universal Station (EPDG und EPDG2) |
| Modultyp | Enhanced Process Display Generator Peripheral (EPDGP) I/O |
| Unterstützte Schnittstellen | Video, Cursorsteuerung, Tastatur, Zip-/Bernoulli-Laufwerk, Paralleldrucker |
| Tastaturkompatibilität | Bedienertastaturen 51401952-100, 51401952-200 |
| Hardwarekonfiguration | Per Jumper wählbare invertierte Synchronisation und Standardhintergrundfarbe |
4-20-mA-HART-Loop-Protokoll und galvanische Trennung zwischen Kanälen
Die Platine trennt die Masse der Peripheriesubsysteme vom Hauptstationsbus, um die Signalstabilität in Bedienerkonsolen mit hoher Packungsdichte aufrechtzuerhalten. Durch die Beseitigung von Gleichtakt-Erdrauschen auf Video- und seriellen Peripherieverbindungen verhindert das Modul, dass potenzielles hochfrequentes Übersprechen benachbarte Signalbusse im Schaltschrank stört, die Telemetriedaten über das 4-20-mA-HART-Loop-Protokoll und Signalverarbeitungspfade für Feld-I/O übertragen.
Häufig gestellte Fragen
F: Welche Hardware-Revisionsstufe ist auf der 51304584-300 für die Unterstützung von Massenspeichergeräten erforderlich?
A: Für die Unterstützung der Schnittstellenkommunikation von Zip- und Bernoulli-Laufwerken ist Rev. G oder höher erforderlich.
F: Wie wird der Standardhintergrund der Videoanzeige auf der Platine konfiguriert?
A: Onboard-Jumper bestimmen den Standardanzeigestatus und ermöglichen bei der Initialisierung die Hardwareauswahl zwischen einem grauen oder schwarzen Hintergrund.
F: Ist dieses Modul mit den Plattformrevisionen EPDG und EPDG2 kompatibel?
A: Ja, die Platine lässt sich direkt in Universal Station Z-Console-Architekturen integrieren, die entweder EPDG- oder EPDG2-Display-Generator-Baugruppen verwenden.
Richtlinien für die Installation vor Ort
- Schalten Sie das Gehäuse der Bedienerstation aus, bevor Sie das Modul in den Steckplatz des Kartenkäfigs einsetzen.
- Beachten Sie die Sicherheitsvorschriften zum Schutz vor elektrostatischer Entladung und tragen Sie während der Installation ein geerdetes Antistatikarmband.
- Überprüfen Sie vor dem Anlegen der Backplane-Versorgung die Jumper-Konfigurationen für die Polarität der Videosynchronisation und die Standardeinstellungen für den Hintergrund.
- Stellen Sie sicher, dass die Anschlüsse für Peripherietastaturen und Cursorgeräte fest sitzen, um einen intermittierenden Verlust der seriellen Kommunikation zu vermeiden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
