Produktdetails

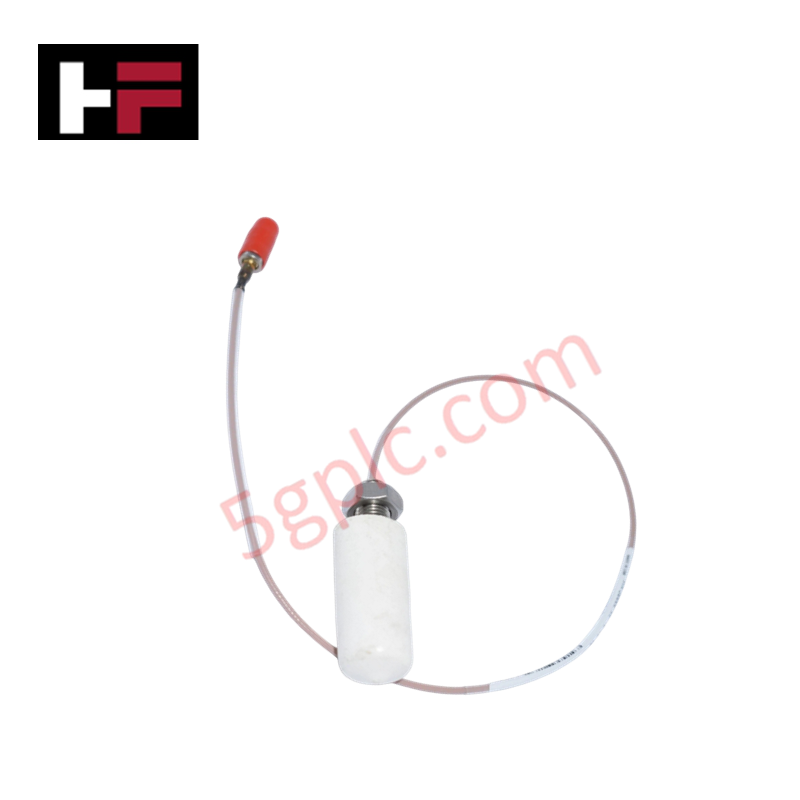

Die Bently Nevada 21500-00-16-05-02, auch als 21500 Näherungssonde katalogisiert, fungiert als dedizierte Hardwarekomponente zur berührungslosen Wellenpositions- und dynamischen Verschiebungserfassung innerhalb der 7200 Series Schwingungsüberwachungssysteme.
Suffix-Aufschlüsselung & Modellmatrix
| Optionsfeld | Code | Konfigurationsdetails |
|---|---|---|
| Option nicht gewindelänge | 00 | 0,0 Zoll nicht gewindelänge |
| Option Gesamtlänge des Gehäuses | 16 | 1,6 Zoll Gesamtlänge des Gehäuses |
| Option Gesamtkabellänge | 05 | 0,5 m (20 Zoll) integrierte Kabellänge |
| Option für behördliche Zulassung | 02 | Mehrere Zulassungen (CSA, ATEX, IECEx) |
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 21500-00-16-05-02 |
| Marke | Bently Nevada |
| Herkunft | USA |
| Gewicht | 0,15 kg |
| Abmessungen | 1/4-28 UNF-Gewinde, 1,6 Zoll Gehäuselänge |
| Betriebstemperatur | -40 °C bis +85 °C |
| Stromverbrauch | Stromversorgung über externen Proximitor-Sensor (-24 VDC Schleife) |
| Messbereich | 0 bis 80 mils (0 bis 2,0 mm) Spitze-Spitze |
| Frequenzgang | 10 Hz bis 1 kHz |
| Skalenfaktor / Empfindlichkeit | 200 mV/mil (7,87 V/mm) nominal |
| Kabellänge | 0,5 m (20 Zoll) integriertes Sondenkabel |
Wirbelstromsonden-Skalierung und Spaltspannungsvalidierung
Die Sonde 21500-00-16-05-02 nutzt die Erzeugung eines hochfrequenten elektromagnetischen Feldes an der Sondenspitze, um die Wellenverschiebung zu verfolgen. Die präzise physikalische Ausrichtung und die korrekte systemangepasste Kapazität gewährleisten eine lineare Wirbelstromsonden-Skalierung über die 200 mV/mil Ausgangskennlinie. Die Feldinstallation erfordert eine statische Spaltspannungsvalidierung (-10 VDC Baseline-Ziel) mit einem kalibrierten Digitalmultimeter während der Sondenpositionierung. Die korrekte Spalteinstellung verhindert Signalübersättigung bei hohen Schwingungsamplituden und optimiert die Übersprechunterdrückung zwischen benachbarten vertikalen und horizontalen Wellenkanälen.
Häufig gestellte Fragen
F: Wird die Sonde 21500-00-16-05-02 direkt an eine 3500er Monitor-Karte angeschlossen?
A: Nein, die Näherungssonde muss über einen entsprechend abgestimmten 7200 Series Proximitor-Sensor und ein Verlängerungskabel geführt werden, um die Feldkapazitätsänderung in ein proportionales Spannungssignal umzuwandeln.
F: Kann das integrierte 0,5 Meter lange Sondenkabel während der Installation gekürzt oder modifiziert werden?
A: Nein, das Kürzen oder Verändern des Sondenkabels ändert die Gesamtinduktivität und Kapazität des Kreises, was zu erheblichen Kalibrierfehlern bei der Sondenskalierung führt.
Richtlinien für die Feldinstallation
- Überprüfen Sie vor der Montage die 1/4-28 UNF-Gewinde des Sondenkörpers und den Spitzenbereich auf Schmutz, Metallspäne oder mechanische Gewindeschäden.
- Schrauben Sie die Sonde in den Gewindeeinsatz des Maschinengehäuses, bis die Sondenspitze die Zielwellenfläche erreicht.
- Versorgen Sie den zugehörigen Proximitor-Sensor mit Strom und überwachen Sie die Gleichspannungs-Spaltspannung an den Sensorsignalklemmen.
- Stellen Sie die Sonde mechanisch so ein, bis die Spaltspannung den nominalen -10 VDC Spaltzielwert erreicht (ungefährer Mittelpunkt des linearen Bereichs von 200 mV/mil).
- Sichern Sie die Sonde mit einer externen Sicherungsmutter fest, ziehen Sie sie mit dem standardmäßigen mechanischen Drehmoment an und führen Sie das integrierte Kabel zum Anschlusskasten für das Verlängerungskabel.
