Produktdetails

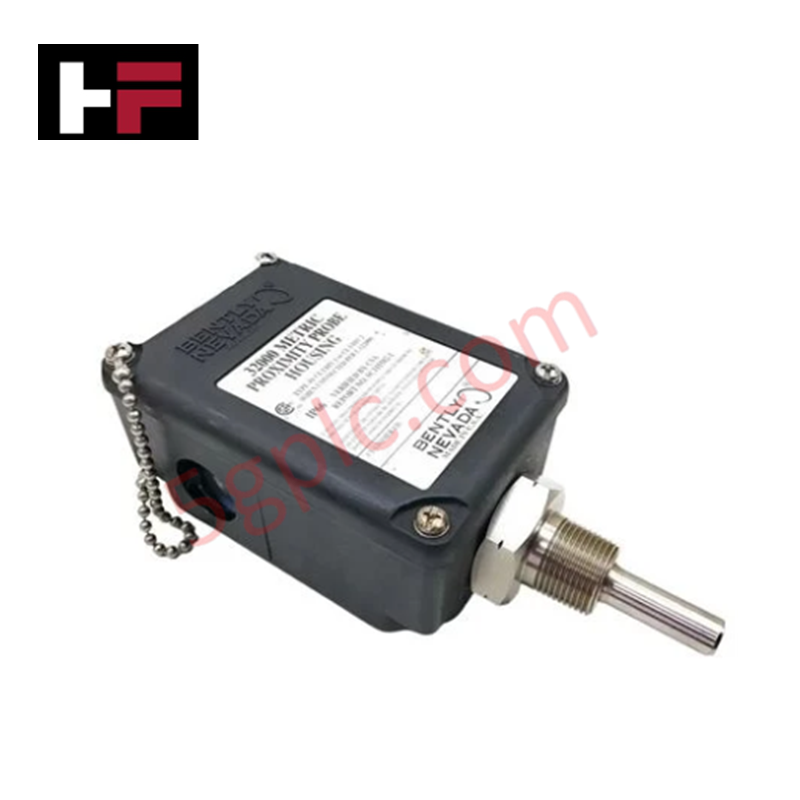

Konfiguriert für radial montierte Näherungssensoren und Keyphasor-Signale in Bently Nevada Maschinenüberwachungssystemen bietet die Bently Nevada 32000-00-00-04-470-01-02 (32000 Gehäusebaugruppe für Näherungssonden) direkte physische Montage- und externe Spaltverstellungsmöglichkeiten.
Suffix-Aufschlüsselung & Modellmatrix
| Optionsfeld | Code | Konfigurationsdetails |
|---|---|---|
| Sondenoption | 00 | Standard-Näherungssonden-Schnittstelle |
| Abstandsadapteroption | 00 | Kein Abstandsadapter |
| Anschlussoption | 04 | Option für flexible Leitungen und Anschlüsse |
| Sonden-Eindringoption | 470 | 47,0 Zoll Hülse Eindringlänge |
| Anschlussoption | 01 | Einzelner 3/4-14 NPT Leitungsanschluss |
| Behördliche Zulassungsoption | 02 | Mehrere Zulassungen für explosionsgefährdete Bereiche |
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 32000-00-00-04-470-01-02 |
| Marke | Bently Nevada |
| Herkunft | USA |
| Gewicht | 0,28 kg |
| Abmessungen | Radiale Montagekonfiguration mit 47,0 Zoll Hülsenlänge |
| Betriebstemperatur | -52 °C bis +100 °C (-62 °F bis +212 °F) |
| Stromverbrauch | Passives mechanisches Gehäuse |
| Lagerungstemperatur | -52 °C bis +105 °C (-62 °F bis +221 °F) |
| Gehäusematerial | Polyphenylensulfid (PPS) und Edelstahl |
| Ausrichtung | Radiale Sensor-Montage |
| Normenkonformität | API 670 konform |
Sensor-Montage und Spaltspannungsvalidierung
Die Baugruppe 32000-00-00-04-470-01-02 gewährleistet die mechanische Ausrichtung für Näherungssonden, die auf Hochgeschwindigkeits-Rotationswellen ausgerichtet sind. Das Design mit externem Zugang ermöglicht die Echtzeit-Validierung der Spaltspannung (-10 VDC nominales Ziel) mittels kalibrierter digitaler Multimeter, ohne den Maschinenbetrieb zu unterbrechen oder äußere Gehäuse zu demontieren. Die starre Integration der Edelstahlhülse sorgt für eine stabile Wirbelstromsonden-Skalierung und verhindert physikalische Verformungen, wodurch Störungen durch Übersprechen zwischen benachbarten X-Y-Radialkanälen minimiert werden.
Häufig gestellte Fragen
F: Wie wird der Sondenspalt bei Verwendung der 32000-Gehäusebaugruppe eingestellt?
A: Die Spaltverstellung erfolgt extern durch Lösen des Verriegelungsmechanismus der Gehäusehülse und Eindrehen des internen Sondenadapters, bis die gewünschte Gleichspannungs-Basislinie (-10 VDC) an den Proximitor-Ausgangsklemmen erreicht ist.
F: Welche Umweltschutzstandards erfüllt diese Baugruppe?
A: Hergestellt aus Polyphenylensulfid (PPS) und Edelstahl erfüllt die Baugruppe die API 670-Anforderungen für radiale Sensorinstallationen in rauen Industrieumgebungen und unterstützt eigensichere Schleifendesigns.
Feldinstallationsrichtlinien
- Überprüfen Sie das PPS-Gehäuse und die 47,0 Zoll lange Edelstahlhülse auf physische Schäden, bevor Sie sie am Maschinenflansch montieren.
- Tragen Sie ein Anti-Seize-Mittel auf die äußeren Montaggewinde auf und schrauben Sie mindestens 5 volle 3/4-14 NPT-Gewindegänge in das Maschinengehäuse ein.
- Führen Sie die Näherungssonde und das Verlängerungskabel durch die innere Hülse, wobei der Biegeradius des Kabels innerhalb der vorgegebenen Grenzen bleiben muss.
- Stellen Sie die Sondeneinschubtiefe so ein, dass die erforderliche -10 VDC Spaltspannungs-Basislinie erreicht wird, bevor Sie die äußere Klemmmutter sichern.
- Erden Sie die Leitungsführung gemäß den örtlichen elektrischen Vorschriften und stellen Sie sicher, dass die Abschirmung des Verlängerungskabels vom lokalen Maschinenchassis geerdet und isoliert bleibt.
