Produktdetails

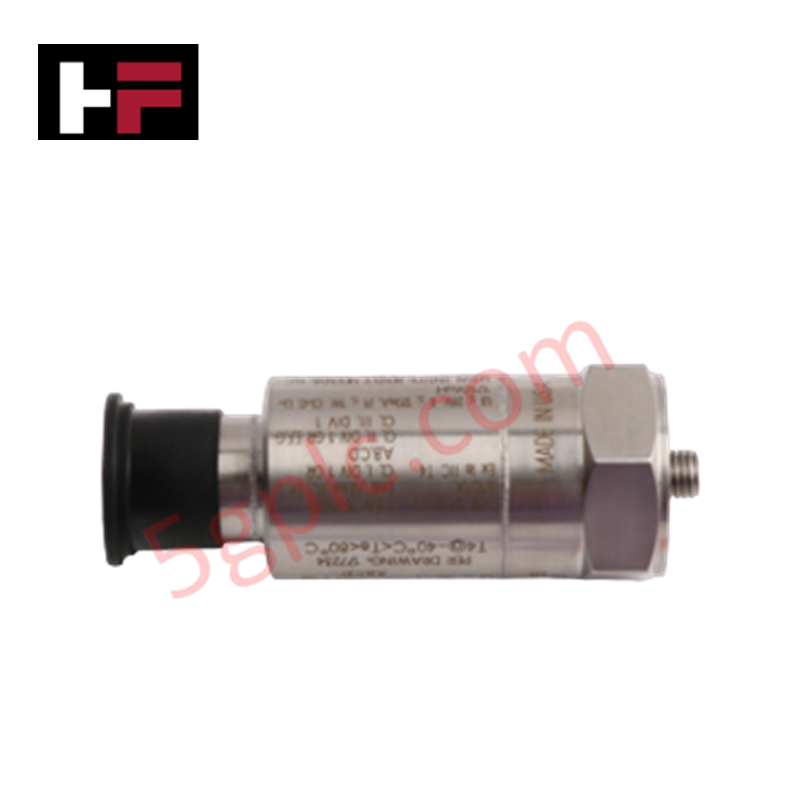

Der Bently Nevada 177230-01-02-CN ist ein schleifengespeister Schwingungsmessumformer zur kontinuierlichen Überwachung von Maschinenschwingungen und zum grundlegenden Maschinenschutz. Er verarbeitet mechanische Schwingungen direkt an rotierenden Industrieanlagen und gibt ein 4- bis 20-mA-Signal proportional zur Spitzengeschwindigkeit aus, das direkt an SPS, DCS-Netzwerke und SCADA-Plattformen angeschlossen werden kann.
Aufschlüsselung der Bestelloptionen
Die vollständige Modellnummer gibt die Funktionsoptionen des Messumformers an. Der Optionscode 01 bezeichnet einen Messbereichsendwert von 0 bis 25,4 mm/s (0 bis 1,0 in/s) Spitzengeschwindigkeit. Der Optionscode 02 konfiguriert einen Niederfrequenzbereich von 3 Hz bis 1 kHz (180 bis 60 kcps) Spitze, geeignet für langsam laufende rotierende Maschinen. Das Suffix CN steht für länderspezifische Zulassungen von Prüfstellen für die Installation in China.
Mechanische und umweltbezogene Konstruktion
Der Messumformer verfügt über ein Gehäuse aus Edelstahl 316L und ist daher korrosionsbeständig in rauen industriellen Betriebsumgebungen. Der elektrische Anschluss erfolgt über einen oben montierten 3-poligen MIL-C-5015-Steckverbinder, der ebenfalls aus Edelstahl 316L besteht. Das Gehäuse ist mit einer Befestigungsbohrung mit 1/4-28-UNF-Gewinde versehen, ist 66,0 mm hoch und hat einen Durchmesser von 25,4 mm. Es funktioniert in Umgebungen mit bis zu 100 % relativer Luftfeuchtigkeit (nicht untergetaucht).
| Parameter | Spezifikation |
|---|---|
| Modell | 177230-01-02-CN |
| Marke | Bently Nevada |
| Produkttyp | Schwingungsmessumformer |
| Messbereich | 0 bis 25,4 mm/s (0 bis 1,0 in/s) |
| Frequenzgang | 3 Hz bis 1 kHz (180 bis 60 kcps) Spitze |
| Zulassungen | Länderspezifische Zulassungen (CN) |
| Steckverbindertyp | 3-poliger MIL-C-5015, Edelstahl 316L |
| Gehäusematerial | Edelstahl 316L |
| Montagegewinde | 1/4-28 UNF |
| Luftfeuchtigkeitsbereich | Bis zu 100 % relative Luftfeuchtigkeit (nicht untergetaucht) |
| Abmessungen | 66,0 mm (H) x 25,4 mm (T) / 2,60 in (H) x 1,00 in (T) |
| Gewicht | 0,131 kg (0,29 lb) |
| Versandgewicht | 1,5 kg (3,3 lb) |
| Ursprungsland | USA |
Häufig gestellte Fragen
F: Welcher Frequenzbereich ist beim Bently Nevada 177230-01-02-CN konfiguriert?
A: Der Optionscode 02 konfiguriert einen Frequenzgang von 3 Hz bis 1 kHz (180 bis 60 kcps) Spitze und eignet sich damit für Anwendungen mit langsam laufenden rotierenden Maschinen.
F: Wie wird der Messumformer physisch an Maschinen montiert?
A: Das Gehäuse verfügt über eine integrierte Befestigungsbohrung mit 1/4-28-UNF-Gewinde zur sicheren Montage an einem Gewindebolzen direkt am Lagergehäuse.
F: Welche Schutzart bietet das Gehäuse?
A: Hergestellt aus Edelstahl 316L mit einem abgedichteten 3-poligen MIL-Steckverbinder, funktioniert der Sensor in Umgebungen mit bis zu 100 % relativer Luftfeuchtigkeit, solange er nicht untergetaucht ist.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
