Produktdetails

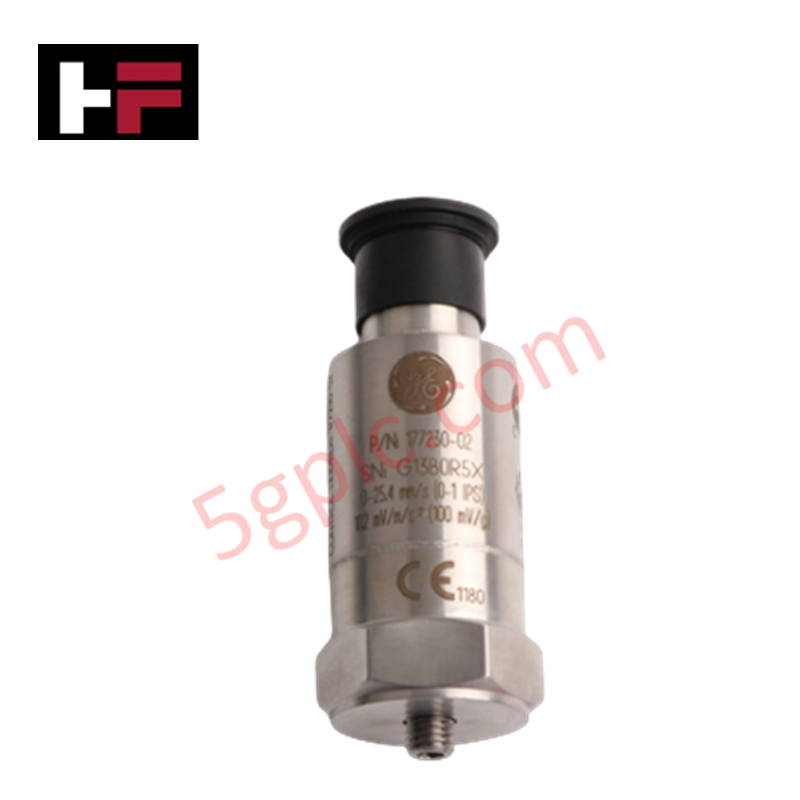

Der Bently Nevada 177230-01-01-00 ist ein schleifengespeister seismischer Transmitter, der für die kontinuierliche Schwingungsüberwachung und den Maschinenschutz an industriellen rotierenden Anlagen entwickelt wurde. Er misst die Schwinggeschwindigkeit von Strukturen und liefert einen dazu proportionalen 4-20-mA-Stromschleifenausgang, der die direkte Integration in speicherprogrammierbare Steuerungen (SPS), Prozessleitsysteme (PLS) und SCADA-Plattformen ermöglicht.
Aufschlüsselung der Bestelloptionen
Die vollständige Modellnummer gibt die Funktionsparameter und das Zertifizierungsprofil des Transmitters an. Der Optionscode 01 unter Messbereich legt einen Messbereichsendwert von 0 bis 25.4 mm/s (0 bis 1.0 in/s) fest. Der Optionscode 01 unter Frequenz wählt einen Bandpass von 10 Hz bis 1 kHz (600 bis 60 kcps) RMS, während der Optionscode 00 mehrere Zulassungen umfasst, darunter CSA/NRTL/C und ATEX/IECEx.
Mechanische Daten und Schnittstellenspezifikationen
Der Transmitter wurde für anspruchsvolle Industrieumgebungen entwickelt und verfügt über ein korrosionsbeständiges Gehäuse aus Edelstahl 316L. Die elektrischen Anschlüsse erfolgen über einen oben montierten 3-poligen MIL-C-5015-Steckverbinder, der ebenfalls aus Edelstahl 316L gefertigt ist. Das Gehäuse ist 66.0 mm hoch und hat einen Durchmesser von 25.4 mm. Es verfügt über eine Gewindebohrung 1/4-28 UNF zur starren Befestigung mit einem Gewindebolzen und wiegt 0.131 kg.
| Parameter | Spezifikation |
|---|---|
| Modell | 177230-01-01-00 |
| Marke | Bently Nevada |
| Produkttyp | Seismische Transmitter |
| Messbereich | 0 bis 25.4 mm/s (0 bis 1.0 in/s) |
| Frequenzgang | 10 Hz bis 1 kHz (600 bis 60 kcps) RMS |
| Zulassungen | Mehrere Zulassungen (CSA/NRTL/C, ATEX/IECEx) |
| Steckverbindertyp | 3-poliger MIL-C-5015-Steckverbinder, Edelstahl 316L |
| Gehäusematerial | Edelstahl 316L |
| Befestigungsgewinde | 1/4-28 UNF |
| Abmessungen | 66.0 mm (H) x 25.4 mm (D) / 2.60 in (H) x 1.00 in (D) |
| Eigengewicht | 0.131 kg |
| Versandgewicht | 1.5 kg |
Häufig gestellte Fragen
F: Welche Zulassungen sind bei der Konfiguration 177230-01-01-00 enthalten?
A: Der Optionscode 00 umfasst mehrere Zulassungen für explosionsgefährdete Bereiche, darunter die Zertifizierungen CSA/NRTL/C und ATEX/IECEx.
F: Welchen Messbereich und welche Signalbandbreite unterstützt dieser Transmitter?
A: Er ist für einen Geschwindigkeitsbereich von 0 bis 25.4 mm/s (0 bis 1.0 in/s) und einen Frequenzgang von 10 Hz bis 1 kHz RMS konfiguriert.
F: Welcher Steckverbindertyp wird für die Feldverdrahtung verwendet?
A: Der elektrische Anschluss erfolgt über einen integrierten 3-poligen MIL-C-5015-Steckverbinder in einem Gehäuse aus Edelstahl 316L.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
