Produktdetails

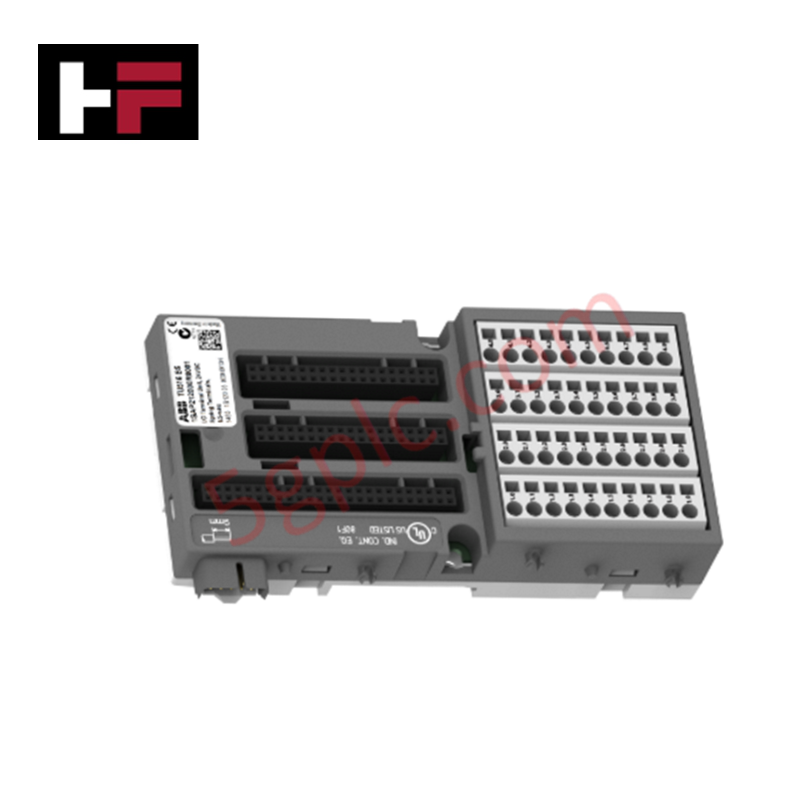

Konfiguriert für Signalrouting und physikalische Verdrahtungsabschlüsse in S500 I/O-Systemplattformen, bietet die ABB TU516 1SAP212000R0001 (TU516 I/O-Terminaleinheit) eine direkte physikalische/elektrische Ausführung für analoge und 24 VDC digitale Module über Federanschlussklemmen. Sie arbeitet mit einer Schutzart IP20 bei Umgebungstemperaturen von 0 bis +60 °C. Die 0,159 kg schwere Basiseinheit verankert modulare I/O-Erweiterungsmodule auf Standard-DIN-Schienen. Der Hardwareblock mit den Abmessungen 67,5 mm x 135 mm x 28 mm stellt direkte Bus-Kontakte und Feldstromverteilungspfade für 24 VDC Sensor- und Aktorschleifen her.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | TU516 (1SAP212000R0001) |
| Basismodell | TU516 |
| Marke | ABB |
| Herkunft | Deutschland |
| Gewicht | 0,159 kg |
| Abmessungen | 67,5 mm x 135 mm x 28 mm (B x H x T) |
| Betriebstemperatur | 0 °C bis +60 °C (Lagerung: -40 °C bis +70 °C) |
| Stromverbrauch | Passive Basiseinheit (24 VDC Bus-Durchgang) |
| Kompatible Module | S500 analoge und 24 VDC digitale I/O-Module |
| Anschlusstyp | Federanschlussklemmen |
| Schutzart | IP20 |
| Produkttyp | Verteilte Automatisierungs-I/Os |
Backplane-Bus-Kommunikationsgeschwindigkeit und I/O-Dichte-Skalierung
Die Terminalbasis erhält die interne Buskontinuität, um die Backplane-Bus-Kommunikationsgeschwindigkeit über benachbarte S500-Erweiterungssteckplätze hinweg zu gewährleisten. Hochdichte Federklemmenlayouts unterstützen eine maximale I/O-Dichteskalierung innerhalb von Steuergehäusen, indem externe Verteilblöcke für 24 VDC-Versorgungsleitungen entfallen. Die Firmware-Flash-Kompatibilität befindet sich im eingeklipsten Prozessormodul, was Hot-Swap-Modulupdates ermöglicht, während die passive Terminaleinheit im Feldkreis verdrahtet bleibt.
Häufig gestellte Fragen
F: Erfordert die Terminaleinheit werkzeugunterstütztes Schraubenanziehen für die Feldsignalverdrahtung?
A: Nein, die Feldverdrahtung erfolgt über Federklemmen, die für werkzeuglose Push-in-Leiteraufnahme und vibrationsfestes Klemmen ausgelegt sind.
F: Kann die Terminaleinheit ersetzt werden, ohne die Feldverdrahtung von einzelnen Klemmen zu trennen?
A: Die passive Basiseinheit ist dauerhaft mit den Feldkabeln verdrahtet; angeschlossene aktive I/O-Module werden direkt von der Vorderseite der Terminaleinheit getrennt, ohne die Feldverdrahtung zu verändern.
Feldinstallationsrichtlinien
- Montieren Sie die Terminaleinheit auf einer Standard-35-mm-DIN-Schiene und stellen Sie sicher, dass der mechanische Verriegelungsriegel vollständig einrastet.
- Isolieren Sie die Feldleiter auf die angegebenen Längen ab, bevor Sie Massiv- oder Aderendhülsenleiter direkt in die Federklemmen einführen.
- Drücken Sie zum Lösen von flexiblen Litzenleitern die Federbetätigungslasche mit einem Schlitzschraubendreher herunter.
- Wahren Sie die Schutzart IP20, indem Sie die Einheit in einem abschließbaren Steuergehäuse mit Schutzart IP54 montieren.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
