Produktdetails

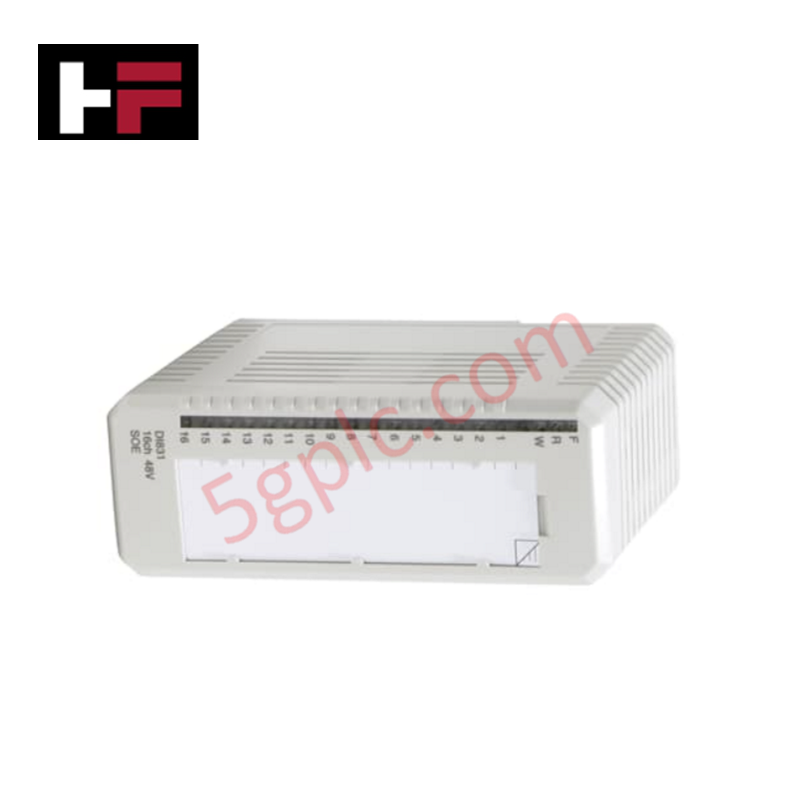

Das ABB DI831 3BSE013212R1, auch als DI831 Digitales Eingangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente für 48 VDC Stromsenk-Signalerfassung und Zeitstempelung von Ereignisfolgen (SOE) innerhalb der S800 I/O-Plattformen. Es verfügt über 16 gruppenweise isolierte Kanäle mit einem Eingangswiderstand von 9,6 k-Ohm. Das 0,22 kg schwere Modul bewertet logisches „0“ zwischen -60 V und +10 V und logisches „1“ zwischen 30 V und 60 V. Die Einheit zieht bis zu 120 mA vom +5 V Modulebus und unterstützt Feldkabelstrecken bis zu 600 Metern.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DI831 (3BSE013212R1) |
| Basismodell | DI831 |
| Marke | ABB |
| Herkunft | Schweden |
| Gewicht | 0,22 kg (0,48 lbs) |
| Abmessungen | 45 mm x 119 mm x 102 mm (B x H x T) |
| Betriebstemperatur | 0 °C bis +55 °C |
| Leistungsaufnahme | Typische Leistungsaufnahme 3,2 W (max. 120 mA bei +5 V Modulebus) |
| Anzahl der Kanäle | 16 Kanäle |
| Signaltyp | 48 VDC Stromsenkung |
| Eingangsspannungsbereich „0“ | -60 V bis +10 V |
| Eingangsspannungsbereich „1“ | 30 V bis 60 V |
| Eingangswiderstand | 9,6 k-Ohm |
| Ereignisaufzeichnungsgenauigkeit | -0,3 ms bis +0,7 ms (0,4 ms Auflösung) |
| Isolationsprüfspannung | 500 VAC |
| Statusdiagnose | Front-LEDs: Fehler, Betrieb, Warnung, Kanäle 1-16 |
Backplane-Bus-Kommunikationsgeschwindigkeit und deterministische Netzwerke
Das 16-Kanal-Diskretmodul kommuniziert direkt über den lokalen Modulebus, um während deterministischer Scanzyklen eine hohe Kommunikationsgeschwindigkeit aufrechtzuerhalten. Die integrierte Ereignisfolgelogik erfasst Zustandsübergänge mit 0,4 ms Auflösung und sendet zeitgestempelte Statusrahmen über den Backplane-Bus, um eine genaue Ereignisreihenfolge in zentralisierten Alarmpuffern sicherzustellen. Die Firmware des Controllers unterstützt Flash-Kompatibilität, sodass konfigurierbare digitale Filterzeiten von 0 bis 100 ms online geladen werden können, ohne die Ausführung auf parallelen I/O-Kanälen zu unterbrechen.
Häufig gestellte Fragen
F: Welche Auflösung und Genauigkeit bei der Ereignisfolgen (SOE) bietet das DI831-Modul?
A: Das Modul zeichnet Feldereignisübergänge mit einer Auflösung von 0,4 ms und einer Gesamtzeitstempelgenauigkeit von -0,3 ms bis +0,7 ms auf.
F: Wie ist die galvanische Trennung über die 16 digitalen Eingangskanäle strukturiert?
A: Die Kanäle sind gruppenweise von Masse isoliert mit einer Nenn-Isolationsspannung von 50 V und wurden mit einer Isolationsprüfspannung von 500 VAC getestet.
Feldinstallationsrichtlinien
- Das Modul auf die entsprechende S800 Module Termination Unit (MTU) aufklicken, bis die mechanischen Verriegelungslaschen einrasten.
- Alle 48 VDC-Feldverkabelungen innerhalb der maximalen Kabellänge von 600 Metern halten.
- Geschirmte Feldverkabelung direkt an die Erdungsschiene der MTU anschließen, um hochfrequente elektromagnetische Störungen zu minimieren.
- Die korrekte Bus-Taktsynchronisation im Rack überprüfen, um Diagnosefehler „Zeit-Synchronisation fehlt“ zu vermeiden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
