Produktdetails

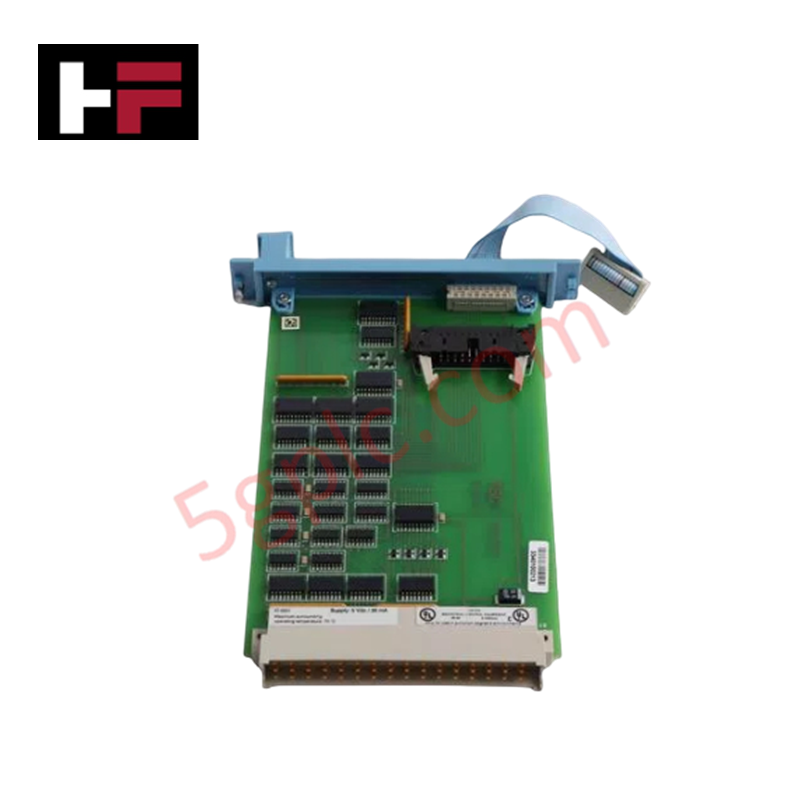

Der Honeywell FC-IO-0002 IO-0002 CC V1.1, auch als FC-IO-0002-Erweiterungsmodul katalogisiert, dient als spezielle Hardwarekomponente zur Erweiterung der I/O-Bus-Kommunikation und Signalübertragung innerhalb von Honeywell-Safety-Manager-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FC-IO-0002 IO-0002 CC V1.1 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,70 kg |
| Abmessungen | 3,5 cm x 22,5 cm x 17,5 cm |
| Betriebstemperatur | -20 bis +60 °C |
| Leistungsaufnahme | Standard-Stromaufnahme über den Rückwandbus |
| Beschichtungstyp | Schutzlackbeschichtet (CC) |
| Systemplattform | Safety Manager / Experion PKS |
Merkmale der Prozesssteuerungs- und DCS-Signalerweiterung
Das FC-IO-0002-CC-V1.1-Modul nutzt eine hochdichte Kanal-zu-Kanal-Isolierung und eine Schutzlackbeschichtung, um eine stabile Buserweiterung in rauen Industrieumgebungen zu gewährleisten. Das Modul wurde für die Aufrechterhaltung der Signalintegrität zwischen primären Sicherheitssteuerungen und entfernten Feldanschlussbaugruppen (FTAs) entwickelt und unterdrückt Gleichtaktstörungen sowie Potenzialdifferenzen durch Erdschleifen, ohne Transaktionen des 4–20-mA-HART-Schleifenprotokolls oder die Telemetrie des diskreten Sicherheitssystems zu beeinträchtigen.
Häufig gestellte Fragen
F: Welche technische Bedeutung hat die Bezeichnung „CC“ in der Modellnummer FC-IO-0002 CC V1.1?
A: Das Suffix „CC“ steht für werksseitige Schutzlackbeschichtung. Sie schützt interne elektronische Komponenten und Leiterbahnzüge vor Feuchtigkeit, korrosiven atmosphärischen Schadstoffen und Staubablagerungen in Feldgehäusen.
F: Kann das FC-IO-0002-CC-V1.1-Erweiterungsmodul ausgetauscht werden, während das Systemrack eingeschaltet ist?
A: Ein Austausch im laufenden Betrieb ist zulässig, sofern die Rückwandplatine des Sicherheitsracks eine stabile Stromversorgung aufrechterhält und die üblichen Richtlinien zur Vermeidung elektrostatischer Entladungen sowie zum Ausbau von Modulen beachtet werden, um vorübergehende Signalunterbrechungen an aktiven I/O-Bussen zu vermeiden.
Richtlinien für die Installation vor Ort
- Einsetzen in das Rack: Richten Sie das Modul an den Kartenführungen des vorgesehenen Chassis-Steckplatzes aus. Drücken Sie es fest hinein, bis die hinteren Rückwandsteckverbinder vollständig eingerastet sind, und ziehen Sie anschließend die Befestigungsschrauben fest.
- Erdung und Schirmung: Verbinden Sie alle Schirmungen der Feldkabel direkt über Erdungsklemmen mit der Erdungsschiene des Schaltschranks. Halten Sie Starkstromleitungen und Kabel für die Kommunikationserweiterung räumlich voneinander getrennt.
- Umgebungsprüfung: Stellen Sie sicher, dass die Gehäusedichtungen intakt sind, damit die Schutzwirkung der Schutzlackbeschichtung erhalten bleibt, insbesondere in Umgebungen mit hoher Luftfeuchtigkeit oder korrosiven Bedingungen.
- Thermischer Freiraum: Halten Sie oberhalb und unterhalb der Rack-Baugruppe mindestens 50 mm vertikalen Belüftungsraum frei, um die natürliche Konvektionskühlung des Modulgehäuses zu ermöglichen.
