Produktdetails

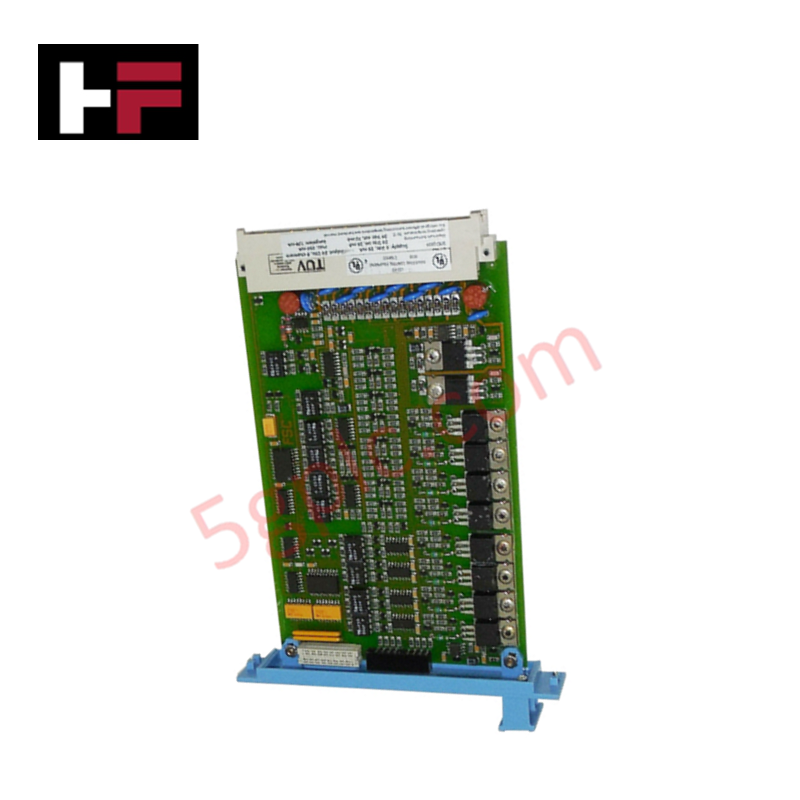

Das Honeywell 51202992-100, auch als 51202992-Digitalausgangsmodul katalogisiert, dient als dedizierte Hardwarekomponente zur fehlersicheren diskreten Ausgangsschaltung in DCS- und Experion-PKS-Plattformen. Das Modul stellt vier unabhängige 24-VDC-Ausführungskanäle bereit, um Feldaktuatoren und Schaltrelais direkt über die Schnittstelle der Rückwandbaugruppe anzusteuern.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51202992-100 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,4 kg |
| Abmessungen | 12 x 6,3 x 7,8 cm |
| Betriebstemperatur | -20 °C bis +70 °C |
| Leistungsaufnahme | Gesamtlastkapazität: 13 W |
| Eingangsspannungsbereich | 85-265 VAC, 47-63 Hz |
| Ausgangskanäle | 4 x 24-VDC-Kanäle für diskrete Ausgänge |
| Ausgangsstrom pro Kanal | 550 mA pro Kanal |
| Galvanische Trennung | 2500 VDC Kanal-zu-System-Isolation |
| Systemarchitektur | DCS-/Experion-PKS-Rückwand |
Kanal-zu-Kanal-Isolation und CJC-Leistung
Das Modul verfügt über eine hochdichte galvanische Isolation mit einer Nennspannung von 2500 VDC, die feldseitige Spannungsspitzen von der internen Rückwandlogik entkoppelt. In Prozesssteuerungsinstallationen, in denen Instrumente mit 4-20-mA-HART-Schleifenprotokoll neben diskreten Ausgängen mit hoher Stromstärke eingesetzt werden, verhindert diese Isolationsbarriere die Übertragung von Gleichtaktrauschen und beseitigt Erdschleifen. Die integrierte fehlersichere Architektur setzt die Ausgangskanäle bei Kommunikationsverlust oder Stromversorgungsanomalien auf einen vordefinierten energielosen Zustand zurück und schützt dadurch nachgeschaltete Instrumente.
Häufig gestellte Fragen
F: Wie hoch ist die maximale Dauerstromkapazität pro Ausgangskanal bei erhöhten Umgebungstemperaturen?
A: Jeder einzelne Ausgangskanal unterstützt über den gesamten Betriebsbereich von -20 °C bis +70 °C bis zu 550 mA bei 24 VDC, sofern die Gesamtleistungsaufnahme des Moduls 13 W nicht überschreitet.
F: Wie führt das Modul bei einem Ausfall des Rückwandbusses fehlersichere Zustandsübergänge aus?
A: Bei einem Verlust der Rückwandkommunikation lösen interne Hardware-Watchdogs umgehend die Kanalisolation aus und setzen alle vier 24-VDC-Ausgänge innerhalb des festgelegten fehlersicheren Ausführungsrahmens auf 0 VDC.
Richtlinien für die Installation vor Ort
- Montage an der Rückwand: Setzen Sie das Modul fest in den Rückwandsteckplatz ein und prüfen Sie, dass das Steckergehäuse ohne Verbiegung der Pins einrastet, bevor Sie die Halteschrauben anziehen.
- Schirmung und Erdung: Verbinden Sie alle Schirmableitungen der Feldverdrahtung mit der dafür vorgesehenen niederimpedanten Instrumentierungserdungsschiene des Schaltschranks und halten Sie sie vom Schutzleiter (PE) getrennt.
- Trennung der Verdrahtung: Führen Sie Feldkabel für diskrete 24-VDC-Ausgänge in getrennten Kabelkanälen und mit einem Mindestabstand von 300 mm von Stromkabeln der Hochspannungs-AC-Verteilung entfernt.
- Wärmemanagement: Stellen Sie sicher, dass die vertikalen Belüftungskanäle des Schaltschranks frei bleiben, damit eine passive Luftkonvektion über das Modulgehäuse gewährleistet ist.
