Produktdetails
Produktübersicht

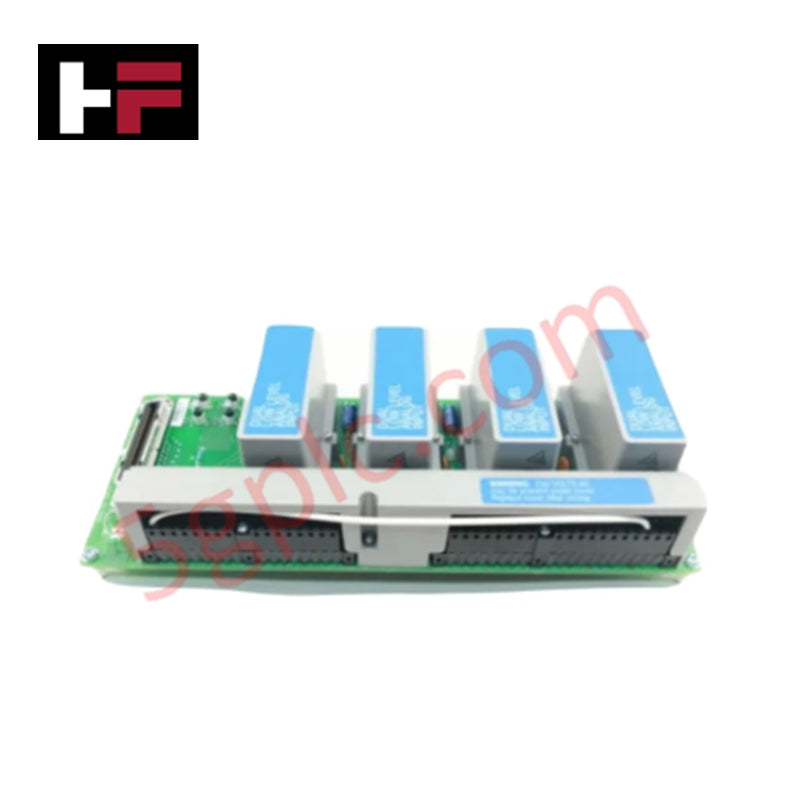

Das Honeywell MC-TAIL02 (51304437-150) dient als spezialisierte Low-Level Analog-Eingangs-Feldabschlussbaugruppe (FTA). Dieses 100% brandneue und originale Modul ermöglicht die präzise Schnittstelle zwischen Feldsensoren und dem Experion PKS- oder TDC 3000-Steuerungssystem. Es verarbeitet bis zu 12 Kanäle analoger Daten und ist speziell für einen weiten Spannungsbereich von ±10V ausgelegt. Ingenieure nutzen dieses Modul, um eine genaue Signalübertragung für kritische Prozessgrößen in anspruchsvollen Industrieumgebungen sicherzustellen.
Technische Spezifikationen
| Parameter | Leistungsdaten |
| Hersteller | Honeywell |
| Teilenummer | 51304437-150 |
| Modellnummer | MC-TAIL02 |
| Anzahl der Kanäle | 12 Kanäle |
| Eingangsbereich | -10V bis +10V |
| Eingangsimpedanz | 2,2 kΩ |
| Gleichtaktunterdrückung | 60 dB bei 60 Hz |
| Überspannungsschutz | 2.000V |
| Betriebstemperatur | -40°C bis +70°C |
| Gewicht | 0,5 kg |
| Herkunftsland | Vereinigte Staaten |
Technische Vorteile
-
Erweiterte Überspannungsresistenz: Das Modul verfügt über einen hochwertigen Überspannungsschutz mit 2.000V. Diese hardwareseitige Absicherung schützt den empfindlichen I/O-Prozessor vor elektrischen Transienten und durch Blitz verursachten Überspannungen auf der Feldseite und verhindert so katastrophale Systemausfälle.
-
Präzise Signalqualität: Mit einem Gleichtaktunterdrückungsverhältnis (CMRR) von 60 dB filtert das MC-TAIL02 effektiv 60-Hz-Störgeräusche heraus. Dies gewährleistet, dass der Controller ein sauberes Signal erhält, selbst wenn Kabel parallel zu Hochspannungsleitungen in industriellen Sammelschränken verlaufen.
-
Extreme thermische Belastbarkeit: Diese FTA arbeitet zuverlässig in Umgebungen von -40°C bis +70°C. Sie widersteht den rauen Bedingungen in entfernten Instrumentengehäusen und nicht klimatisierten Anlagenbereichen, ohne die Messgenauigkeit zu beeinträchtigen.
-
Hochdichtes, kompaktes Design: Das schlanke Profil (3,8 cm Breite) ermöglicht eine hochdichte Montage auf Standard-I/O-Schienen. Dieses Design löst das Problem begrenzten Schaltschrankplatzes und erlaubt Ingenieuren, die I/O-Kapazität zu erweitern, ohne die Gehäusegröße zu vergrößern.
-
Optimierte Eingangsimpedanz: Die 2,2 kΩ Eingangsimpedanz bietet eine stabile Last für Niederspannungssender. Diese elektrische Anpassung minimiert Signalverluste und gewährleistet eine lineare Darstellung der Felddaten über den gesamten ±10V-Bereich.
FAQs
-
Für welche speziellen Anwendungen wird das MC-TAIL02 gegenüber Standard-HLAI-Modulen benötigt?
Das MC-TAIL02 verarbeitet niederpegelige bipolare Signale bis ±10V. Es eignet sich besonders für Anwendungen mit spezialisierten Sensoren, die eine weite Spannungsauslenkung ausgeben, anstatt der üblichen 4-20mA-Schleifen, wie beispielsweise bestimmte Vibrations- oder Positionssender.
-
Ersetzt dieses Gerät ältere Versionen der 12-Kanal-FTA?
Die Teilenummer 51304437-150 steht für eine moderne Version mit verbesserten Überspannungs- und Thermowerten. Es fungiert in der Regel als direkter Ersatz für ältere MC-TAIL02-Modelle, sofern Backplane und Firmware die ±10V-Konfiguration unterstützen.
-
Wie sollte die Installation in Bereichen mit hoher Luftfeuchtigkeit gehandhabt werden?
Obwohl das Modul bis zu 95 % relative Luftfeuchtigkeit unterstützt, handelt es sich um eine nicht kondensierende Angabe. Wir empfehlen den Einsatz von Trockenmitteln oder kleinen Heizgeräten im Instrumentenschrank, um Feuchtigkeitskondensation an der 2,2 kΩ-Schaltung und den Anschlüssen zu vermeiden.
-
Ist dies ein echtes, in den USA hergestelltes Produkt?
Ja. Wir liefern ausschließlich 100% brandneue Originalgeräte, die in den Vereinigten Staaten hergestellt wurden. Jedes Modul wird in der originalen Honeywell-Werksverpackung mit intakten Seriennummern für vollständige Nachverfolgbarkeit geliefert.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
