Produktdetails

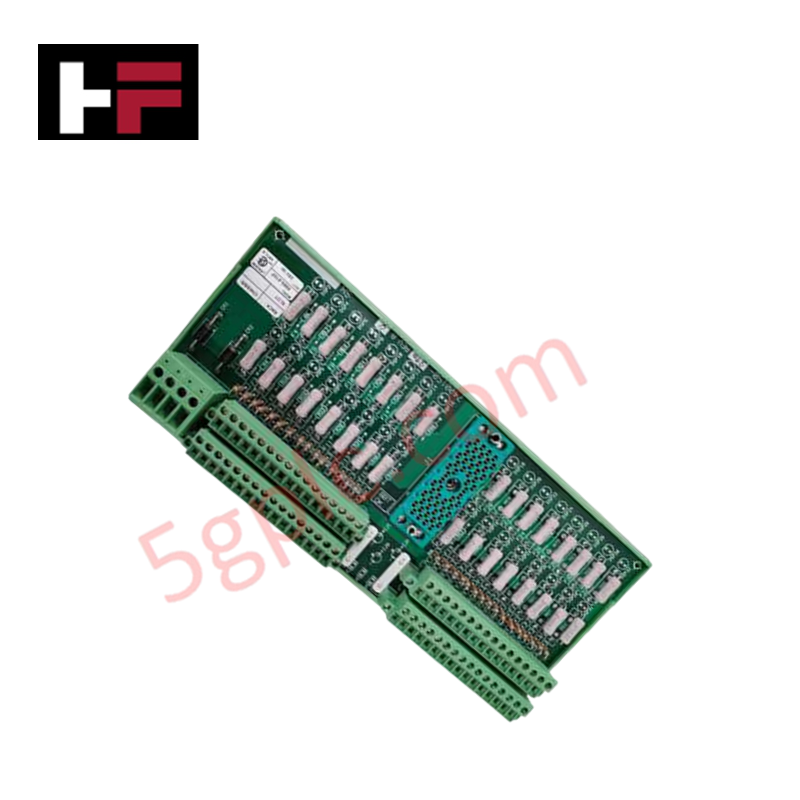

Das Triconex 9561-810 ist ein digitaler Eingangsanschlusspanel, der die Feldverdrahtung mit digitalen 24-V-AC/DC-Eingangsmodulen in Tricon-Sicherheitssystemen der Versionen 9 und 10 verbindet. Mit 16 Eingangskanälen und gemeinsamen Stromversorgungsklemmen (PWR+ und PWR-) vereinfacht dieser Panel die Feldverdrahtung und bietet zugleich kontinuierlichen Schutz der Stromkreise und Diagnoseübersicht.
Kanalabsicherung und Diagnose
Jeder Eingangskanal ist einzeln durch eine träge 1-A-Sicherung gegen Überstrom geschützt. Eine integrierte LED-Statusanzeige leuchtet auf, wenn eine Sicherung durchgebrannt ist, und beschleunigt so die Fehlersuche bei Wartungsarbeiten und minimiert Systemausfallzeiten. Der Panel unterstützt einen Leckstrom pro Kanal von typisch 2,5 mA (maximal 3,3 mA).
Integration hochdichter Systeme
Ein einzelner Panel 9561-810 unterstützt zwar 16 diskrete Eingänge, doch zwei Panels können in einer Doppelpanelkonfiguration verbunden werden, um 32-Punkt-Digitaleingangskarten anzuschließen. Diese Doppelpanelkonfiguration unterstützt direkt die 32-Punkt-Eingangsmodule Triconex 3501E und 3501T.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | 9561-810 |
| Marke | Triconex |
| Serie | Tricon (Systeme v9 / v10) |
| Produkttyp | Digitaler Eingangsanschlusspanel |
| Eingangskanäle | 16 |
| Betriebsspannung | 24 V AC/DC |
| Stromverteilung | Gemeinsam (PWR+ und PWR-) |
| Leckstrom pro Kanal | Typisch 2,5 mA, maximal 3,3 mA |
| Sicherungsschutz | Träge 1-A-Sicherung pro Kanal |
| Diagnosestatus | LED-Anzeige für durchgebrannte Sicherung pro Kanal |
| Modulkompatibilität | Triconex 3501E (32-Punkt), 3501T (32-Punkt) |
Häufig gestellte Fragen
F: Welche Triconex-E/A-Module sind mit dem Anschlusspanel 9561-810 kompatibel?
A: Der Panel ist in einer Doppelpanelkonfiguration mit den 32-Punkt-Digitaleingangsmodulen Triconex 3501E und 3501T kompatibel.
F: Wie zeigt der Panel 9561-810 einen Sicherungsausfall an?
A: Jeder Eingangskanal verfügt über eine eigene LED-Anzeige, die aufleuchtet, wenn die träge 1-A-Sicherung durchgebrannt ist.
F: Kann der Panel 9561-810 erweitert werden, um 32-Punkt-Digitaleingangsmodule zu unterstützen?
A: Ja, durch die Kombination zweier Panels mit je 16 Kanälen werden 32-Punkt-Eingangsmodule vollständig unterstützt.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
