Produktdetails
Produktübersicht

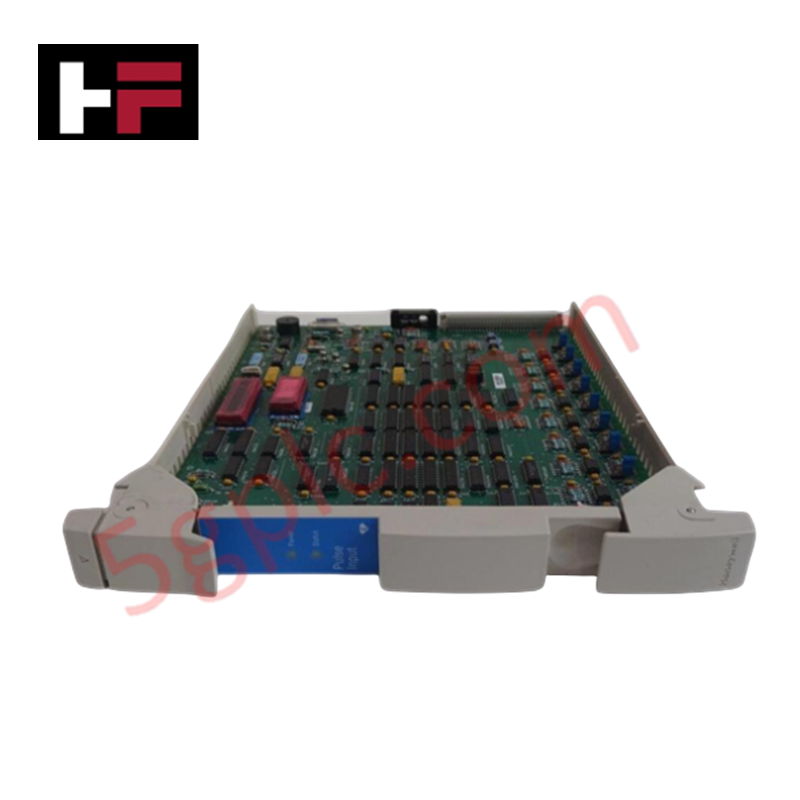

Das Honeywell MC-PPIX02 (51304386-150) fungiert als hochpräzises Puls-Eingangsmodul, das für die Experion PKS-, Safety Manager- und ältere Honeywell PCS-Plattformen entwickelt wurde. Dieses 100% brandneue und originale Modul erfasst Rechteckimpulse von Feldgeräten wie Durchflussmessern, Drehgebern und Tachometern. Es wandelt frequenzbasierte Signale in verwertbare digitale Daten zur Totalisierung, Geschwindigkeitsberechnung und Hochgeschwindigkeitsprozessüberwachung um und gewährleistet so eine deterministische Steuerung dynamischer industrieller Variablen.
Technische Spezifikationen
| Merkmal | Spezifikationsdetails |
| Hersteller | Honeywell |
| Teilenummer | 51304386-150 |
| Modellnummer | MC-PPIX02 |
| Eingangssignaltyp | Rechteckimpuls |
| Frequenzbereich | 10 Hz bis 1 kHz |
| Eingangskanäle | 8 Kanäle |
| Leistungsaufnahme | Ca. 0,15 W |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen | 75 x 66 x 24 mm |
| Gewicht | 0,1 kg (nur Modul) |
Technische Vorteile
-
Optimierte Frequenz-Erfassung: Das Modul verarbeitet Rechteckimpulse im Bereich von 10 Hz bis 1 kHz präzise. Dieser Bereich eignet sich ideal für industrielle Durchflussmessungen und Drehzahlmessungen bei niedrigen bis mittleren Geschwindigkeiten und liefert stabile Messwerte ohne Signalaliasing.
-
Extrem niedriger Energieverbrauch: Mit nur 0,15 W reduziert das MC-PPIX02 die thermische Belastung in Steuerschränken erheblich. Diese Effizienz ermöglicht eine hohe Dichte bei der Rack-Bestückung, ohne dass aktive Belüftung oder spezielle Kühlsysteme erforderlich sind.
-
Hohe Klimaresistenz: Die Hardware behält ihre Leistungsfähigkeit im Temperaturbereich von -40°C bis +85°C. Sie übersteht selbst die härtesten Umgebungen, von arktischen Kaltstarts bis zu den hohen Temperaturen in Wüsten-Öl- und Gasanlagen.
-
Kompakte und vielseitige Montage: Mit nur 75 x 66 x 24 mm löst dieses Modul das Problem überfüllter Verdrahtungstafeln. Es unterstützt sowohl die Montage auf Paneelen als auch in Racks und bietet Ingenieuren die Flexibilität, ältere Schränke nachzurüsten oder neue Series C I/O-Basen zu bestücken.
-
Industrielle Robustheit: Integrierte Schutzschaltungen schützen die interne Logik vor elektromagnetischen Störungen (EMI), Vibrationen und luftgetragenen Verunreinigungen. Diese Robustheit gewährleistet einen sauberen Signalweg, selbst wenn das Modul in der Nähe von leistungsstarken Frequenzumrichtern (VFDs) installiert ist.
FAQs
-
Welche Feldgeräte können direkt mit dem MC-PPIX02 verbunden werden?
Das Modul lässt sich nahtlos an jedes Feldgerät anschließen, das einen Rechteckimpuls ausgibt, einschließlich Turbinen-Durchflussmesser, optische Drehgeber und magnetische Abnehmer zur Drehzahlerfassung.
-
Unterstützt dieses Modul Hot-Swapping im Experion PKS-Rack?
Ja, die Architektur des MC-PPIX02 erlaubt einen modularen Austausch. Beachten Sie jedoch stets die standortspezifischen Sicherheitsvorschriften von Honeywell, um sicherzustellen, dass das Trennen der Impulsquelle keinen falschen Prozessstopp oder Sicherheitsverriegelung auslöst.
-
Wie geht das Modul mit Signalstörungen durch lange Kabelstrecken um?
Das Modul verfügt über integrierten EMI-Schutz. Bei Kabeln über 100 Metern empfehlen wir die Verwendung von geschirmtem verdrilltem Paarkabel und das Erdung des Schirms am Schaltschrankende, um die Signalgenauigkeit im Bereich von 10 Hz bis 1 kHz zu gewährleisten.
-
Ist dies eine echte „Brand New“ fabrikversiegelte Einheit?
Ja. Wir liefern die 51304386-150 in ihrem 100% brandneuen originalen Zustand. Jede Einheit wird in der originalen Honeywell-Werksverpackung mit verifiziertem Seriennummer geliefert und trägt die volle Herstellerzertifizierung für Zuverlässigkeit.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
Technik- & Kaufberatung
Sicherheitsrelais in der industriellen Automatisierung verstehen: Aufbau, Funktionsweise und funktionale Sicherheit
Standard-Elektromechanikrelais sorgen für eine grundlegende elektrische Trennung zwischen Niederspannungs-Steuerkreisen und Hochleistungs-Ausgangslasten. Ein herkömmliches Schaltrelais verfügt über eine Magnetspule, die mechanische Kontakte vom Typ Common (COM), Normally Open (NO) und Normally Closed (NC) betätigt. In sicherheitskritischen Verriegelungsschaltungen bergen Standardrelais jedoch erhebliche Funktionsrisiken. Hohe Einschaltströme oder mechanischer Verschleiß können dazu führen, dass Kontakte dauerhaft verschweißen. Geschieht dies in einem Not-Aus-Stromkreis, hält das Drücken der Taste gefährliche Maschinenbewegungen nicht an. Daher verbieten internationale Normen zur funktionalen Sicherheit den Einsatz von Standardrelais für sicherheitskritische Schutzeinrichtungen an Maschinen.
Drahtkennzeichnung in der Industrieautomation meistern: Die Bedeutung von Aderendhülsen und Querverbindungen
Eine korrekte Kabelkennzeichnung bildet die Grundlage für die zuverlässige Installation und langfristige Wartung von Steuerungssystemen. In komplexen industriellen Automatisierungsumgebungen schließen Techniker Tausende von Leiterenden in Schaltschränken, Rangierverteilern und Feldanschlusskästen an. Aderendhülsen dienen als einzelne, röhrenförmige Kennzeichnungshülsen, die vor dem endgültigen Anschluss über die Leiter geschoben werden. Während Techniker früher auf einzelne, vorbedruckte Buchstabenringe angewiesen waren, verwenden moderne Schaltschrankbauer automatisierte Aderendhülsen-Drucker. Diese Thermotransferdrucker erzeugen langlebige, einzelne Schrumpfschlauchmarkierungen, die den freigegebenen Verdrahtungsplänen direkt entsprechen, und beschleunigen so die Schaltschrankmontage erheblich.
Verständnis von Steuerungsschränken in der industriellen Automatisierungs- und Steuerungstechnik
Marshalling-Schränke dienen als entscheidende Verbindung zwischen Feldgeräten und zentralen Verarbeitungseinheiten. In großen DCS- und SPS-Steuerungssystemarchitekturen verlaufen Hunderte mehrpaariger Feldkabel von lokalen Anschlusskästen zum zentralen Instrumentenraum. Im Marshalling-Schrank befinden sich Feldklemmen, Überspannungsableiter, eigensichere Trennbarrieren und Koppelrelais. Durch die Trennung der Feldverdrahtungsanschlüsse von der empfindlichen Prozessorhardware schützen Ingenieure teure Controller-Backplanes vor transienten Überspannungen. Dadurch vereinfacht diese modulare Trennung Wartungsabläufe erheblich und erleichtert die Systemerweiterung.
