Produktdetails

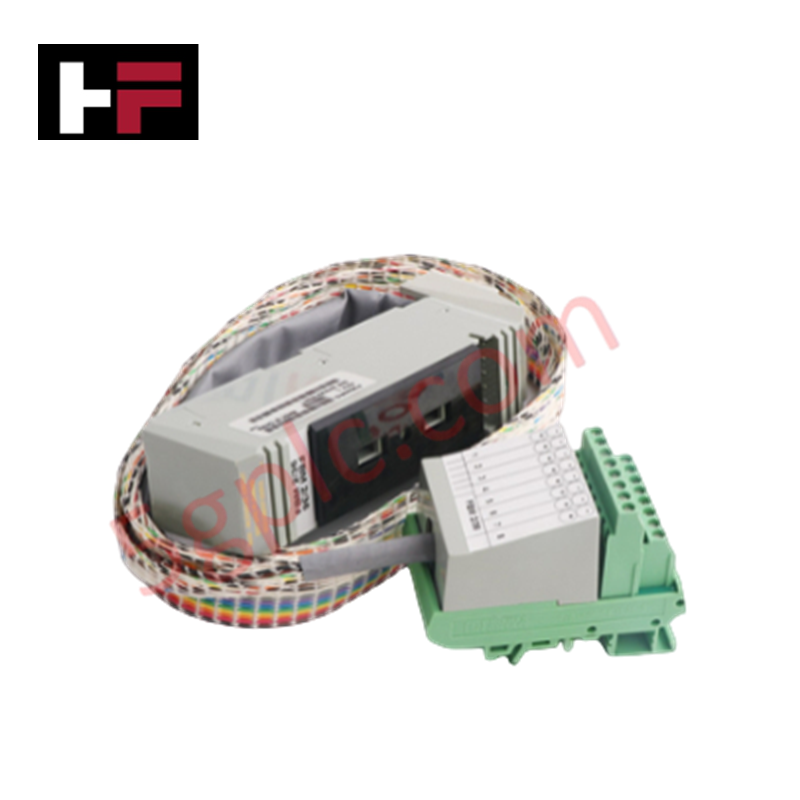

Das Foxboro P0500RY, auch als P0500RY-Anschlusskabel katalogisiert, dient als primäres P0500RY-Anschlusskabel zur Herstellung der Feldsignalverbindung zwischen den Fieldbus-Modulen FBM4, FBM39 und FBM44 auf Plattformen der I/A-Serie. Es ermöglicht eine elektrische Punkt-zu-Punkt-Verbindung für die Aufbereitung analoger und diskreter Signale.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | P0500RY |
| Marke | Foxboro |
| Herkunft | USA |
| Gewicht | 0,36 kg |
| Abmessungen | 140 cm x 15,5 cm x 4,5 cm |
| Modulkompatibilität | FBM4, FBM39, FBM44 |
| Betriebstemperatur | -20 bis +70 Grad C |
| Leistungsaufnahme | Passiv (0 W) |
| Kabeltyp | Vorkonfektioniertes Anschlusskabel der I/A-Serie |
Kanal-zu-Kanal-Isolierung und Signalintegrität
Das Foxboro P0500RY-Anschlusskabel gewährleistet die Signalintegrität innerhalb von Systemarchitekturen der I/A-Serie, indem es signalstörungsarme Signalpfade für 4-20-mA-HART-Schleifenprotokollverbindungen und Verdrahtungsbaugruppen für diskrete Feld-Ein-/Ausgänge bereitstellt. Die Baugruppe ist mit einer hochdichten Abschirmung ausgestattet, um magnetische Kopplung und Signalübersprechen zu minimieren. Dadurch bleiben die Parameter der Kanal-zu-Kanal-Isolierung erhalten, die in den übergeordneten Fieldbus-Modulen (FBM4, FBM39, FBM44) und den Grundplattenbaugruppen festgelegt sind. Das angespritzte Steckergehäuse verfügt über eine geerdete Zugentlastung, um die Signalstabilität in industriellen Schaltschrankumgebungen mit starken Vibrationen sicherzustellen.
Häufig gestellte Fragen
F: Kann das Foxboro P0500RY-Kabel bei eingeschaltetem System angeschlossen oder getrennt werden?
A: Die Grundplatten der Fieldbus-Module unterstützen den laufenden Austausch. Die mit dem P0500RY-Kabel verbundene Feldsignalverdrahtung sollte jedoch vor dem Trennen isoliert oder strombegrenzt werden, um unerwartete Auslösesignale oder transiente Lichtbögen in Feldgeräten zu verhindern.
F: Trägt das P0500RY-Kabel zum gesamten Leistungsbudget der Grundplatte der I/A-Serie bei?
A: Nein. Das P0500RY ist eine passive Kupferkabelbaugruppe, die einen vernachlässigbaren Widerstand einführt und keine Leistung aus dem Rückwandbus aufnimmt.
Richtlinien für die Feldinstallation
- Überprüfen Sie die Kabelstecker und die Pinbelegung vor dem Einstecken, um sicherzustellen, dass die Pins gerade und sauber sind.
- Halten Sie entlang des Kabelverlaufs einen Mindestbiegeradius von 75 mm ein, um eine Belastung der Leiter und eine Verschlechterung der Isolierung zu verhindern.
- Verlegen Sie das Anschlusskabel durch dafür vorgesehene Instrumentenleitungskanäle und halten Sie es von Hochspannungskabeln mindestens 300 mm entfernt.
- Stellen Sie sicher, dass der Steckverbinder vollständig mit der Anschlussleiste der FBM-Grundplatte verbunden ist, und ziehen Sie die Halteschrauben handfest an.
- Verbinden Sie die Schirmableitungen des Kabels direkt mit der Signal-Erdungssammelschiene des Schaltschranks und beachten Sie dabei die Regeln für eine Einpunkt-Erdung, um Erdschleifen zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
