Produktdetails

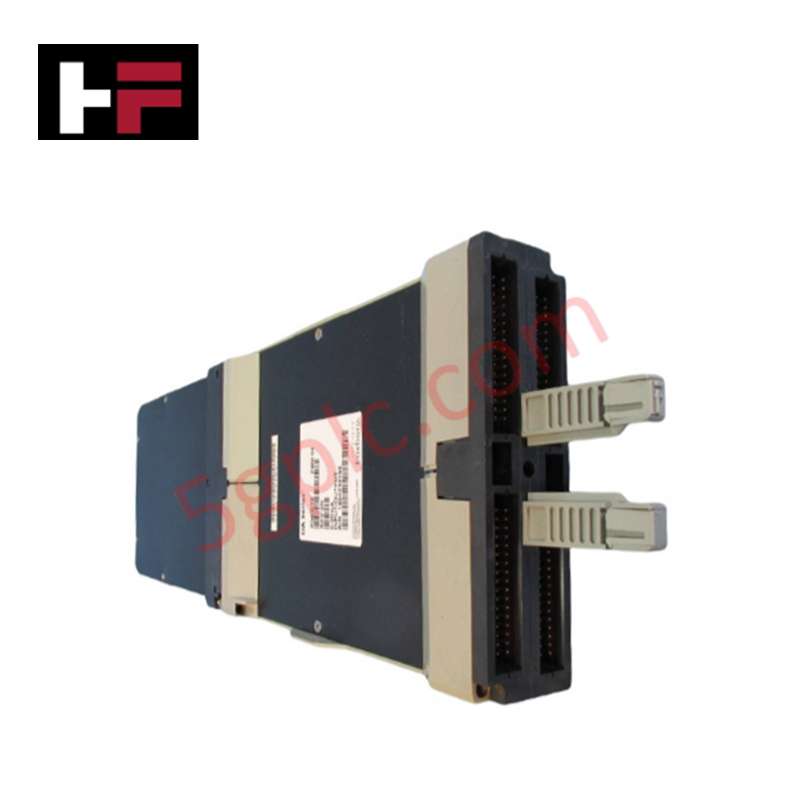

Ausgelegt für die Verarbeitung diskreter Signale und die Steuerung externer Aktoren in DCS-Plattformen der I/A-Serie ermöglicht das Foxboro CM400YK (FBM9-Digital-E/A-Modul) eine direkte physische/elektrische Ausführung. Es verarbeitet 16 isolierte Digitaleingänge und 16 isolierte Digitalausgänge für Feldstromkreise mit Kontaktschließung und Gleichspannung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CM400YK (FBM9) |
| Marke | Foxboro |
| Herkunft | USA |
| Gewicht | 0.90 kg |
| Abmessungen | 4.5 cm x 15.5 cm x 14.0 cm |
| Digitaleingänge | 16 isolierte Kanäle (Kontaktschließung / Gleichspannung) |
| Digitalausgänge | 16 isolierte Kanäle (Source / Sink) |
| Betriebstemperatur | 0 bis +60 Grad C |
| Leistungsaufnahme | 7.5 W |
Kanal-zu-Kanal-Isolierung und Signalaufbereitung
Die Architektur des Foxboro CM400YK umfasst eine optische Kanal-zu-Kanal-Isolierung zwischen den internen Feldbus-Logikschaltungen und den externen diskreten Feldgeräten. Diese Isolationsbarriere unterdrückt Gleichtaktspannungsspitzen und schützt die primäre Prozessor-Grundplatte vor elektrischen Überspannungen auf der Feldseite. Das für die Integrität diskreter Signale ausgelegte Modul bereitet eingehende Gleichspannungspulse und potenzialfreie Kontaktzustände auf und verwaltet gleichzeitig die Kompatibilität mit dem 4-20-mA-HART-Schleifenprotokoll sowie die Telemetrie diskreter Subsysteme, ohne Übersprechen auf dem Backplane-Bus zu verursachen.
Häufig gestellte Fragen
F: Unterstützt das Foxboro-CM400YK-Modul das Einsetzen und Entfernen im laufenden Betrieb auf unter Spannung stehenden Grundplatten?
A: Ja, das FBM9-CM400YK-Modul unterstützt den Hot-Swap-Betrieb auf aktiven Grundplatten der I/A-Serie, ohne die Buskommunikation zu benachbarten Modulen zu unterbrechen.
F: Wie werden die 16 digitalen Ausgangskanäle für Source- oder Sink-Betrieb konfiguriert?
A: Der Source- oder Sink-Betrieb wird durch die Feldverdrahtungsanschlüsse an der externen Anschlussbaugruppe (TA) bestimmt, wobei die interne Schaltungsisolierung des Moduls erhalten bleibt.
Richtlinien für die Feldinstallation
- Überprüfen Sie die Codiernutten der Grundplatte, um vor dem Einsetzen des CM400YK-Moduls in die Backplane die korrekte Steckplatzzuordnung zu bestätigen.
- Stellen Sie sicher, dass alle Feldverdrahtungskabel durch isolierte Verdrahtungskanäle geführt werden und einen Mindestabstand von 300 mm zu Hochspannungs-Wechselstromleitungen einhalten.
- Verbinden Sie die Kabelabschirmung an einem einzigen Anschlusspunkt mit der Erdungssammelschiene des Schaltschranks, um Störeinflüsse zu minimieren.
- Ziehen Sie die Verriegelungsschrauben des Moduls fest, damit ein sicherer Kontakt mit den Stromversorgungs- und Kommunikationssteckverbindern der Backplane gewährleistet ist.
- Überprüfen Sie die Kontaktbenetzungsspannungen im Feld, bevor Sie die Eingangserfassungsschleifen mit Strom versorgen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
