Produktdetails

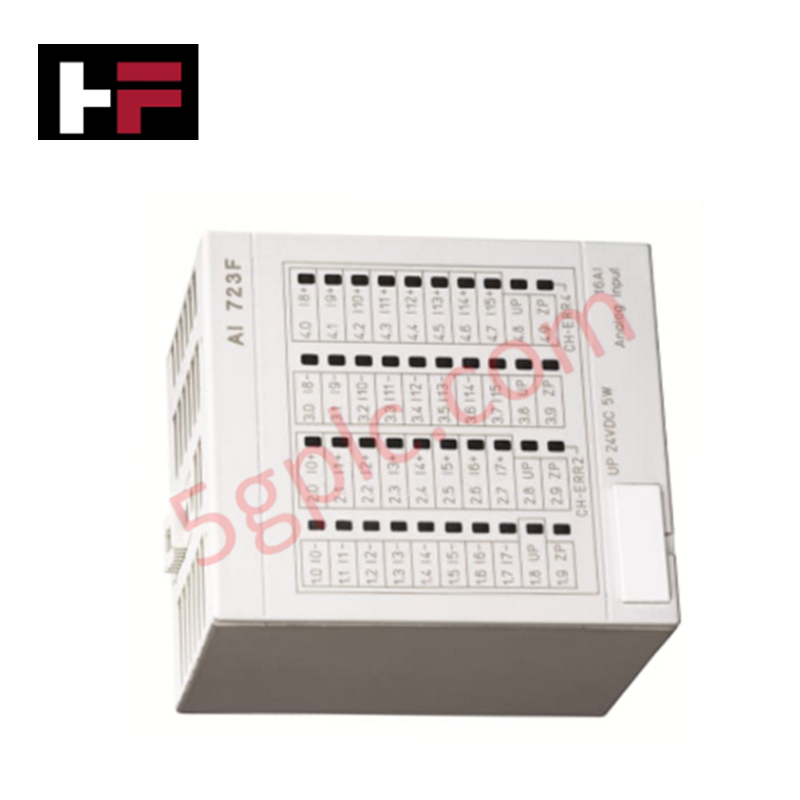

Das ABB AI 723F 3BDH000376R0005, auch als AI 723F Analog-Eingangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Mehrkanal-Analogsignalerfassung innerhalb der Freelance S700 I/O-Systemplattformen. Ausgestattet mit 16 nicht-redundanten Analog-Eingangskanälen mit 12 Bit plus Vorzeichen-Auflösung, verarbeitet das Gerät Spannungs- und Stromsignale über Feldverdrahtungen bis zu 100 m. Es arbeitet mit einer externen 24 VDC-Versorgung, die 0,15 A zieht, bei einer maximalen Leistungsaufnahme von 6 W. Das kompakte 300 g schwere Modul bietet über eine Frontplatte mit 40 LEDs eine Echtzeit-Statusanzeige der Kanäle und Systemfehlerüberwachung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | AI7 23F (3BDH000376R0005) |
| Basismodell | AI723F |
| Marke | ABB |
| Herkunft | Schweden |
| Gewicht | 300 g |
| Abmessungen | 67,5 mm x 54 mm x 76 mm (B x H x T) |
| Betriebstemperatur | -20 °C bis +60 °C |
| Leistungsaufnahme | 6 W maximale Leistungsabgabe (0,15 A bei 24 VDC extern) |
| Anzahl der Kanäle | 16 Kanäle |
| Auflösung | 12 Bit (+ Vorzeichen) |
| Eingangswiderstand | Spannung: > 100 kOhm, Strom: ca. 330 Ohm |
| Eingangsspannungsbereich "0" | -30 V bis +5 V |
| Eingangsspannungsbereich "1" | +13 V bis +30 V |
| Gleichtaktspannung | 24 VDC |
| Maximale Feldkabel-Länge | 100 m |
| Mechanische Bauform | S700 Modulgehäuse |
| Statusdiagnose | 40 Front-LEDs zur Anzeige des Kanalzustands und von Systemfehlern |
Backplane-Bus-Kommunikationsgeschwindigkeit und Firmware-Flash-Kompatibilität
Das Modul, das mit dem S700 Backplane-Bus verbunden ist, gewährleistet einen deterministischen zyklischen Datenaustausch, der der Kommunikationsgeschwindigkeit des Controllers über verteilte I/O-Racks entspricht. Die Mehrkanal-Eingangsverarbeitung ermöglicht eine hohe I/O-Dichte in kompakten Schaltschranklayouts, ohne die Datenumwandlungszyklen zu beeinträchtigen. Die Firmware-Flash-Kompatibilität des Controllers erlaubt die Online-Parametrierung der Kanal-Eingangsfilterung und Verstärkungsfaktoren direkt vom Engineering-Arbeitsplatz aus, wobei die Ausführungszeit während dynamischer Systemupdates erhalten bleibt.
Häufig gestellte Fragen
F: Unterstützt das Modul Hot-Swapping unter eingeschaltetem Rack-Betrieb?
A: Das Entfernen oder Einsetzen des Moduls erfordert das Ausschalten der lokalen Terminal-Basiseinheit, um Störungen oder Unterbrechungen des Backplane-Busses und benachbarter I/O-Module im Segment zu vermeiden.
F: Wie lauten die Eingangswiderstandswerte für Spannungs- und Stromsignal-Konfigurationen?
A: Der Eingangswiderstand des Kanals beträgt mehr als 100 kOhm für Spannungssignale und etwa 330 Ohm für Strommessschleifen.
Feldinstallationsrichtlinien
- Das Modul sicher auf die vorgesehene S700 Terminal-Basiseinheit aufstecken, bis die mechanischen Verriegelungsriegel vollständig einrasten.
- Alle Feldverdrahtungen dürfen die maximale Entfernung von 100 m nicht überschreiten, um Signalverschlechterung und übermäßigen Schleifenwiderstand zu vermeiden.
- Alle geschirmten Kabelgeflechte am Erdungsschienenanschluss des Gehäuseeingangs mit durchgehenden Erdungsklemmen erden.
- Analoge Feldsignalleitungen getrennt von Hochspannungs-Wechselstrom- und Motorantriebskabeln verlegen, um elektromagnetische Kopplungen zu minimieren.
