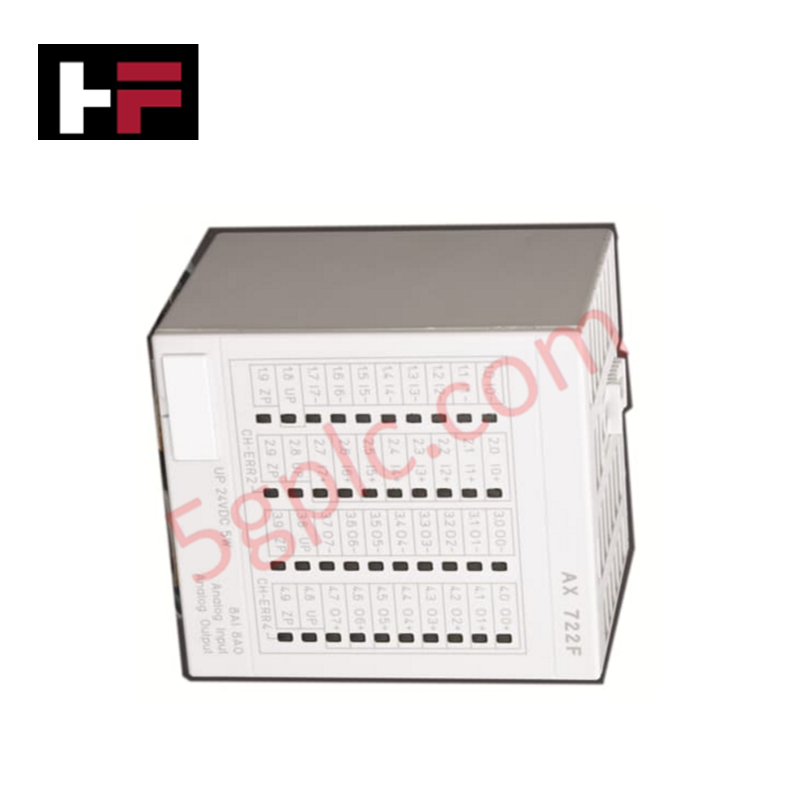

ABB AX 722F 3BDH000377R0005 Analog-Ein-/Ausgangsmodul
ABB AX 722F 3BDH000377R0005 Analog-Ein-/Ausgangsmodul
ABB AX 722F 3BDH000377R0005 Analog-Ein-/Ausgangsmodul

ABB AX 722F 3BDH000377R0005 Analog-Ein-/Ausgangsmodul


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : AX 722F 3BDH000377R0005

PRODUKTTYP : Analoge Ein-/Ausgangsmodule

PRODUKTHERSTELLER : ABB


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Das ABB AX 722F 3BDH000377R0005, auch als AX 722F Analog-Eingangs-/Ausgangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Mehrkanal-Analogsignalerfassung und Steuerungsausgangserzeugung innerhalb der Freelance S700 I/O-Systemplattformen. Ausgestattet mit 16 nicht-redundanten Kanälen, die 12-Bit-Analog-Eingänge und konfigurierbare Analog-Ausgangsschaltungen beherbergen, unterstützt das Modul Spannungsbereiche von -10 bis +10 V, Strombereiche bis zu 0 bis 20 mA/4 bis 20 mA sowie Temperaturmessauflösungen von 0,1 °C (0,18 °F). Es arbeitet mit einem externen 24 VDC-Stromverbrauch von 0,10 A und einer maximalen Leistungsaufnahme von 6 W. Die 300 g schwere Einheit bietet Echtzeit-Kanaldiagnosen über 40 Status-LEDs an der Frontplatte bei Feldkabelstrecken bis zu 100 m.

Hardware-Spezifikationen

Parameter Spezifikation
Modell AX 722F (3BDH000377R0005)
Basismodell AX 722F
Marke ABB
Herkunft Schweden
Gewicht 300 g
Abmessungen 67,5 mm x 54 mm x 76 mm (B x H x T)
Betriebstemperatur -20 °C bis +60 °C
Leistungsaufnahme 6 W maximale Leistungsabgabe (0,10 A bei 24 VDC extern)
Anzahl der Kanäle 16 Kanäle
Analoge Auflösung Eingang: 12 Bit (+ Vorzeichen); Ausgang: 12 Bit (0-10 V, 0-20 mA, 4-20 mA) / 12 Bit + Vorzeichen (-10 bis +10 V); Temperatur: 0,1 °C / 0,18 °F
Eingangsspannungsbereich "0" -30 V bis +5 V
Eingangsspannungsbereich "1" +13 V bis +30 V
Gleichtaktspannung 24 VDC
Maximale Feldkabel-Länge 100 m
Mechanische Bauform S700 Modulgehäuse
Statusdiagnose 40 Front-LEDs zur Anzeige der Signalstärke und Fehleranzeige

Backplane-Bus-Kommunikationsgeschwindigkeit und Firmware-Flash-Kompatibilität

Das Modul ist direkt an die S700-Lokalbusstruktur angebunden und liefert stabile Datenaktualisierungsraten, die mit der Backplane-Bus-Kommunikationsgeschwindigkeit des Controllers über verteilte Prozessnetzwerke übereinstimmen. Die direkte Integration von gemischten Ein- und Ausgangsschaltungen ermöglicht eine flexible I/O-Dichteskalierung innerhalb kompakter Anschlussgehäuse, wodurch der Platzbedarf im Schaltschrank insgesamt reduziert wird. Die Kompatibilität mit Controller-Firmware-Flash erlaubt dynamische Parameter-Downloads für Kanal-Skalierungsumwandlungen, Signalbegrenzungen und Sensorlinearisationen, ohne die Hintergrundsystemdiagnoseschleifen zu unterbrechen.

Häufig gestellte Fragen

F: Wie zeigen die Status-LEDs an der Frontplatte sich ändernde Signalpegel über aktive Kanäle an?

A: Die Helligkeit jeder einzelnen Kanal-LED variiert dynamisch proportional zur Schleifenstromstärke oder gemessenen Spannungshöhe.

F: Was sind die primären Kabellängenbegrenzungen für Feldinstrumente, die an dieses Modul angeschlossen sind?

A: Die Feldverdrahtung, die an Signalanschlüsse angeschlossen ist, darf eine maximale Länge von 100 m nicht überschreiten, um die spezifizierte Messgenauigkeit und Signalqualität sicherzustellen.

Feldinstallationsrichtlinien

  • Montieren Sie das Modul sicher auf der vorgesehenen S700-Terminalbasis, bis beide mechanischen Halteklammern einrasten.
  • Halten Sie eine vollständige physikalische Trennung zwischen niederpegeligen Analogleitungen und Hochspannungs-Wechselstromleitungen innerhalb der Kabelkanäle des Gehäuses ein.
  • Verbinden Sie alle Schirmableitungen der Feldkabel mit der zentralen Erdungsschiene des Gehäuses am Schaltschrankeingang, um Gleichtaktstörungen zu minimieren.
  • Überprüfen Sie die externen 24 VDC-Hilfsstromanschlüsse, bevor Sie die Systemspannung einschalten, um eine ordnungsgemäße Initialisierung der Moduldiagnosen sicherzustellen.
