تفاصيل المنتج

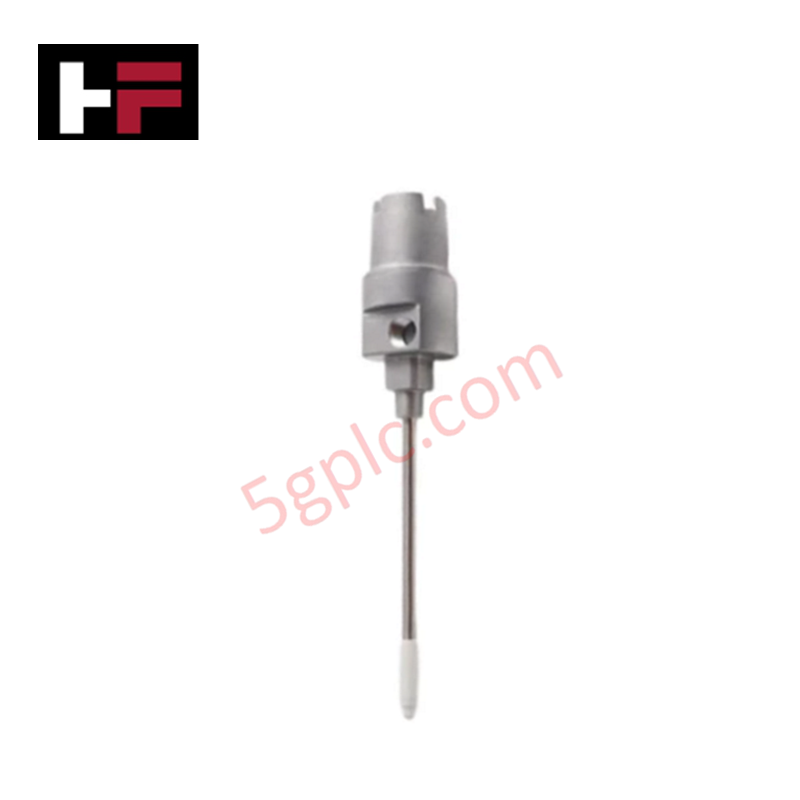

تعمل بنتلي نيفادا 21000-16-10-00-090-03-02، المسجلة أيضًا باسم وحدة الغلاف 21000، كمكون مادي مخصص لغلاف المحول الميكانيكي والختم البيئي ضمن أنظمة حماية الماكينات 3300 و3500.
تفصيل اللاحقة ومصفوفة النموذج
| خيار الحقل | الرمز | تفصيل التكوين |
|---|---|---|
| خيار المجس | 16 | مجس قرب عكسي 3/8-24 UNF |
| خيار طول كابل المجس | 10 | طول كابل المجس 1.0 م (39 إنش) |
| خيار محول المسافة | 00 | لا يوجد محول مسافة |
| خيار اختراق المجس | 090 | طول الغلاف 9.0 إنش |
| خيار التركيبات | 03 | سدادة 3/4-14 NPT واحدة وخيط 3/4-14 NPT واحد |
| خيار الموافقة الوكالية | 02 | موافقات متعددة (CSA، ATEX، IECEx) |
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | 21000-16-10-00-090-03-02 |
| العلامة التجارية | بنتلي نيفادا |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.36 كجم |
| الأبعاد | 12.5 سم × 2.1 سم × 10.5 سم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +120 درجة مئوية (-40 درجة فهرنهايت إلى +248 درجة فهرنهايت) |
| استهلاك الطاقة | وحدة غلاف ميكانيكية سلبية |
| تصنيف الحماية من الدخول | IP66 |
| مادة الجسم | جسم الغلاف من الألمنيوم مع غلاف من الفولاذ المقاوم للصدأ 304 |
| واجهة المجس | مجس قرب عكسي 3/8-24 UNF |
| خيط التثبيت | 3/4-14 NPT |
تركيب المحول والتحقق من جهد الفجوة
تجمع وحدة الغلاف 21000-16-10-00-090-03-02 مجسات التيار الدوامي المركبة عكسيًا عبر جدران الغلاف مع عزل إلكترونيات المجس عن سوائل العملية والحطام. يسمح التمركز الدقيق للمجس عبر الغلاف المصنوع من الفولاذ المقاوم للصدأ 304 بضبط ميكانيكي دقيق لتلبية أهداف التحقق من جهد الفجوة (-10 فولت تيار مستمر كخط أساس) في درجة حرارة الغرفة. يمنع التثبيت الصلب المناسب رنين الغلاف أثناء حركة الماكينة الديناميكية العالية، مما يحافظ على مقياس مجس التيار الدوامي الخطي ويمنع تشويه الطور أثناء قياس ديناميكيات الدوار.
الأسئلة المتكررة
س: كيف يتم الحفاظ على الختم البيئي حول مدخل كابل المجس الداخلي؟
أ: جسم الغلاف الألمنيومي وأختام المحطات تفي بمعايير الحماية IP66 ضد الدخول، مما يمنع دخول الغبار ورشات المياه عالية الضغط عند التثبيت مع مادة ختم خيوط NPT.
س: هل يمكن تعديل طول الغلاف الداخلي في الميدان؟
أ: لا، يحدد رمز خيار الاختراق طول الغلاف المصنع في المصنع؛ التعديلات الميكانيكية الميدانية قد تضر بسلامة هيكل الغلاف وتصنيفات الختم البيئي.
إرشادات التثبيت الميداني
- افحص خيوط الغلاف وأختام الحلقة O بحثًا عن تلف مادي أو تلوث قبل التثبيت على غلاف الماكينة.
- ضع مادة ختم الخيوط الصناعية على خيوط التثبيت 3/4-14 NPT، مع ضمان تداخل كامل لخمس خيوط على الأقل في رأس الحفر.
- قم بتركيب مجس القرب العكسي في الغلاف الداخلي حتى تصل رأس المجس إلى الإزاحة الميكانيكية المحسوبة من عمود الهدف.
- وصل أسلاك المجس بكابل التمديد وتحقق من أن الإخراج يقرأ جهد فجوة اسمي -10 فولت تيار مستمر قبل الإغلاق النهائي.
- شد غطاء الغلاف لضغط الختم البيئي وتركيب سدادة 3/4-14 NPT على منافذ القنوات غير المستخدمة.
